1. RAID-0 mit zwei IDE-Festplatten

Die Festplatten sind heutzutage der "Flaschenhals" in jedem Computer, abgesehen mal von Servern mit 10 oder 20 Festplatten am RAID-Controller. In den meisten PC's finden sich IDE-Festplatten, da diese preisgünstiger als vergleichbar große SCSI-Festplatten sind. Bei allen modernen Festplatten ist die Trägheit der Mechanik die Geschwindigkeitsbremse. Hier bietet RAID-0¹ einen der möglichen Auswege. Während die Mechanik der einen Festplatte gerade beschäftigt ist, werden die nächsten Daten von der nächsten Festplatte angefordert. Nahezu alle PCI-Hauptplatinen verfügen über zwei Onboard-IDE-Controller am PCI-Bus. An jeden Controller können zwei IDE-Geräte angeschlossen werden, je eines als Master und eines als Slave. Die beiden Geräte an einem Controller bremsen sich allerdings gegenseitig aus, da jeweils nur auf ein Gerät zur gleichen Zeit zugegriffen werden kann. Außerdem, vor allem bei älteren PCI-Hauptplatinen, arbeiten beide Geräte nur mit dem maximalen Transfermodus des langsameren Gerätes.

¹RAID: "Redundant Array of Inexpensive Disks" oder "Redundant Array of Independent Disks"
¹Level 0 = "Striping": Die Daten werden quasi parallel in kleinen Blöcken auf die Festplatten verteilt. Es gibt keine Datenschutzmechanismen!

Um nun zwei Festplatten an den Onboard-IDE-Controllern mit RAID-0 zu betreiben, müssen die folgenden Bedingungen erfüllt sein:

Eine Festplatte ist als Master am ersten Onboard-IDE-Controller angeschlossen, die andere als Master am zweiten Controller. ATAPI-Geräte (CD-ROM-Laufwerke, CD-Brenner, DVD-ROM-Laufwerke, etc.) sind jeweils als Slave anzuschließen. Achtung! Ältere ATAPI-Geräte können durch ihren langsamen maximalen Transfermodus die Festplatten ausbremsen. Das Betriebssystem muss Software-RAID-0 unterstützen. Die beiden für die RAID-0-Partition vorgesehenen Partitionen auf den beiden Festplatten sollten gleich groß sein.

Hardware und Betriebssystem müssen Busmaster-DMA oder Ultra-DMA unterstützen. RAID-0 geht zwar auch prinzipiell mit den PI/O-Modi. Da dabei aber alle Daten durch die CPU wandern, bringt dies wegen der dann extrem hohen CPU-Auslastung insgesamt keinen Geschwindigkeitsvorteil. Praktisch alle Onboard-IDE-Controller auf Sockel-7-Hauptplatinen unterstützen Busmaster-DMA (Multiword-DMA 2), Controller auf Sockel-7-Hauptplatinen der letzten Generation teilweise sogar schon Ultra-DMA/33. Die Controller auf den Hauptplatinen nach dem Sockel-7 unterstützen Ultra-DMA/33, Ultra-DMA/66, oder Ultra-DMA/100. Controller auf ganz neuen Hauptplatinen manchmal auch schon Ultra-DMA/133. Bei den Festplatten sieht es etwa wie folgt aus:

Einige wenige Platten können sogar noch die uralten Singleword-DMA-Modi (Sword0, Sword1, Sword2), was hier aber nur der Vollständigkeit halber erwähnt wird.

Die Übertragungsrate ist diejenige zwischen Festplattencache und IDE-Controller. Der mechanische Teil der Festplatten ist natürlich immer erheblich langsamer. Der tatsächliche Transfermodus richtet sich nach dem langsameren Teilnehmer (IDE-Controller oder Festplatte). Achtung! Beherrschen beide Teilnehmer Ultra-DMA/66 oder höher, so ist die Verbindung mit einem speziellen Ultra-DMA/66-Kabel (80-polig, 40-polige Stecker) herzustellen. Mit einem normalen IDE-Kabel (40-polig, 40-polige Stecker) ist maximal Ultra-DMA/33 möglich! Am Ultra-DMA/66-Kabel dürfen nur Teilnehmer angeschlossen sein, die Ultra-DMA/66 oder höher unterstützen. In einigen Fällen mag der Anschluss eines langsameren Teilnehmers zwar funktionieren, vor allem wenn Teinehmer mit Ultra-DMA/33-Schnittstelle angeschlossen werden. Ein Restrisiko und die Gefahr des Ausbremsens bleiben aber bestehen. Alle modernen Betriebssysteme unterstützen Ultra-DMA/133 und alle langsameren Transfermodi, jedoch werden gerade die ganz neuen Controller noch nicht von allen Betriebssystemen richtig unterstützt. Bei vielen Betriebssystemen muss die Benutzung von Busmaster-/Ultra-DMA allerdings extra aktiviert werden.

Die Festplatten sollten keine stark unterschiedlichen Transfermodi und Zugriffszeiten aufweisen. Sonst würde RAID-0 mit einer sehr langsamen Festplatte insgesamt langsamer arbeiten als die schnelle Festplatte allein.

2. RAID-0 mit drei oder vier IDE-Festplatten

Hier gilt alles, was bereits zu RAID-0 mit zwei Festplatten gesagt wurde. Zusätzlich ist jedoch (neben den Festplatten natürlich) ein Offboard-Ultra-DMA-Controller (PCI-Steckkarte mit zwei IDE-Controllern) erforderlich.

Vorteile: Es können jetzt theoretisch bis zu acht IDE-Geräte angeschlossen werden. Die aktuellen Offboard-Ultra-DMA-Controller unterstützen Ultra-DMA/133 und Festplatten bis über 100 GB Kapazität, wodurch auch in Verbindung mit älteren Hauptplatinen moderne Festplatten optimal betrieben werden können. Das Festplattenkapazitätzlimit des Hauptplatinen-BIOS (BIOS = Basic Input Output System) und der maximal mögliche Transfermodus des Onboard-IDE-Controllers gelten nicht für die Festplatten an Offboard-Ultra-DMA-Controllern, da diese ein eigenes BIOS haben. Controller und Festplatten sind wesentlich preisgünstiger als eine SCSI-Lösung.

Nachteile: Der Offboard-Ultra-DMA-Controller benötigt einen freien PCI-Steckplatz, einen freien Interrupt (IRQ) und einige freie Adressräume. Letztere sind meist kein Problem, aber mit den IRQ's wird es in einem PC schnell eng. Praktisch können sinnvoll meist nur sechs IDE-Geräte angeschlossen werden. ATAPI-Geräte an diesen Controllern verursachen mit vielen Betriebssystemen Probleme, daher kommen an den Offboard-Ultra-DMA-Controller nur die beiden schnellsten Festplatten jeweils als Master. Als Slaves kommen allenfalls ein oder zwei Festplatten in Frage, die nur für die Datenspeicherung verwendet werden und den gleichen Transfermodus wie die beiden als Master angeschlossenen Festplatten haben. Die ATAPI-Geräte werden zusammen mit den langsameren Festplatten an die beiden Onboard-IDE-Controller angeschlossen. Nicht alle Offboard-Ultra-DMA-Controller werden von allen Betriebssystemen unterstützt. Außerdem kostet das Ding Geld.

3. Laptopfestplatte im PC nutzen

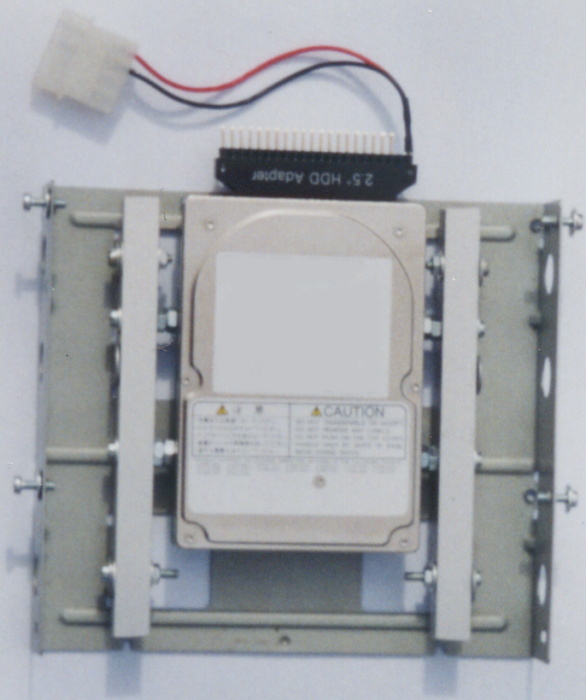

	300 dpi JPG  2,5''-Festplatte auf 5,25''-Caddy

Dem Laptop wurde eine neue Festplatte spendiert und die alte staubt jetzt irgendwo vor sich hin? Das muss nicht sein!

Diese Festplatte kann mit wenigen Hilfsmaterialien in einen 5¼"-Schacht eingebaut werden. Allerdings tolerieren viele 2½"-IDE-Festplatten kein zweites IDE- oder ATAPI-Gerät am gleichen IDE-Controller, so dass diese Festplatten allein als Master an einem IDE-Controller betrieben werden müssen. In einem Zweitrechner sollte man aber auch mit ein oder zwei Festplatten und einem CD-ROM-Laufwerk auskommen ;-)

Benötigt werden für den Einbau, außer der Festplatte natürlich, folgende Materialien:

• 1 Stk.  Caddy für 3½"-Laufwerk in 5¼"-Schacht
• 1 Stk.  Masseband oder Kabel (Mindestquerschnitt 1,5 mm², Länge ca. 100 mm) mit Rundkabelschuhen mit Lochdurchmesser 3 mm oder notfalls 4 mm (wird nur benötigt, wenn ein Kunststoffcaddy zum Einsatz kommt)
• 1 Stk.  Aluminiumvierkanntrohr 10×10 mm Außendurchmesser, Wandstärke 1,0 mm
• 4 Stk.  Zylinderkopfgewindeschraube M3×10 (Ersatzweise M3×5 - M3×20; was gerade da ist)
• 4 Stk.  Zylinderkopfgewindeschraube M3×15 (oder M3×16)
• 4 Stk.  Zylinderkopfgewindeschraube M3×20
• 4 Stk.  Mutter M3
• 8 Stk.  Mutter M4 (als Abstandhalter)
• 16 Stk.  Unterlegscheibe ISO 7093 M3 (die mit dem großen Außendurchmesser, hier ca. 9 mm!)
• 1 Stk.  Adapter 2½"-IDE auf 3½"-IDE (für SCSI entsprechend)

• Schraubendreher (passend für die Schrauben M3)
• Maulschlüssel Schlüsselweite 5,5 mm (mit Schlüsselweite 6,0 mm lässt sich eine Mutter M3 nicht halten!)
• Storchschnabelzange (zum Ansetzen schwer zugänglicher Muttern)
• Bohrmaschine mit HSS-Bohrer 4,5 mm
• kleine Rundfeile (zum Entgraten der Bohrlöcher)
• Metallsäge (zum Ablängen des Aluminiumrohres)
• kleine Feile mit mindestens einer flachen Seite (zum Entgraten der abgesägten Aluminiumrohrstücke)
• Schraubstock oder andere Haltevorrichtung (zum Fixieren des Aluminiumrohres)
• Stahlbandmaß oder Lineal
• dünner Filzstift (Markierungen mit Bleistift oder Reißnadel sind auf Aluminium nur schlecht zu erkennen.)

Es sollte möglichst ein Metallcaddy benutzt werden, da die Gewinde für die äußeren Befestigungsschrauben weniger leicht "ausnudeln" und durch die elektrisch leitende Verbindung zum Computergehäuse kein Masseband notwendig ist. Leider sind die Metallcaddies schwieriger zu bekommen. Kunststoffcaddies haben normalerweise eine integrierte Blende mit Durchbruch für ein 3½"-Diskettenlaufwerk. Die wird hier nicht benötigt. Etwa 8 mm hinter dieser Blende wird diese vom Caddy abgesägt. Da hierbei auch die Bodenplatte des Caddies etwas verkürzt wird, kann später vor den Schacht wieder eine geschlossene Blende gesetzt werden.

Die nachfolgenden Schritte sind in einer Explosionszeichnung veranschaulicht.

Zunächst werden von dem Aluminiumrohr zwei Stücke von je 120±5 mm abgetrennt. Die Enden der beiden Rohrstücke werden entgratet, auch innen! Dann werden die Bohrlöcher für die Festplattenbefestigung markiert. Es werden die seitlichen Gewindelöcher an der Festplatte benutzt. Die Bohrlöcher für die Befestigung am Caddy werden markiert. Es werden die vier äußeren seitlichen Laschen des Caddies zur Befestigung genutzt. Alle Bohrungen sollen etwa mittig in Querrichtung der Aluminiumrohrstücke liegen. Die Löcher werden gebohrt und entgratet. Innen lassen sich z.T. nur die relativ locker sitzenden Späne entfernen. Die ganz fest sitzenden Späne verbleiben als "Restrisiko" in den Rohrstücken. Mit einem speziellen Werkzeug lassen sich jedoch auch die entfernen. Ist ein solches Werkzeug vorhanden, sollte das auch getan werden! Danach werden die Rohrstücke ausgeklopft und ausgeblasen. Nun wird zunächst die Festplatte mit den Rohrstücken verschraubt. Je zwei Muttern M4 dienen dabei als Abstandhalter zwischen Festplatte und Rohrstück. Unter jeden Schraubenkopf und auch jede Mutter M3 wird beim Zusammenbau eine Unterlegscheibe ISO 7093 M3 gelegt, um die Aluminiumrohrstücke beim Festziehen der Schrauben nicht einzudrücken. Nur bei den Muttern M4 ist dies nicht notwendig und aus Platzgründen auch nicht möglich. Die mit den Rohrstücken verschraubte Festplatte wird nun in den Caddy eingesetzt und mit diesem verschraubt. Zwei der Muttern und Unterlegscheiben M3 lassen sich nur schlecht ansetzen, weil das Festplattengehäuse im Weg ist. Mit dem Maulschlüssel ist das kaum zu schaffen, weshalb dabei die Storchschnabelzange zum Einsatz kommt. Nun wird der Adapter an die Festplatte gesteckt.  ACHTUNG!   2½"-IDE-Festplatten haben einen 50-poligen Stecker. Die nachfolgende Abbildung zeigt die Pinbelegung:

Pin 1 gehört zu Loch 1 am Adapter. Sollte diese Markierung wider Erwarten fehlen, so ist auf jeden Fall die Seite mit dem Stromversorgungsstecker am Adapter zu erkennen. Die beiden äußersten Löcher auf dieser Adapterseite gehören zu den beiden Pins G = Ground (Masse, 0 V) und + (+5 V) an der Festplatte. Nun wird das Ganze wie ein normales 5¼"-Laufwerk in den PC eingeschoben und mit dem Netzteil und einem IDE-Controller verbunden. Die Festplatte kann jetzt wie eine "normale" 3½"-IDE-Festplatte angesprochen werden.

Seit kurzem gibt es den Adapter 2½"-IDE auf 3½"-IDE auch in einer Packung zusammen mit zwei Montagewinkeln aus Blech, die es ermöglichen, eine 2½"-IDE-Festplatte in einen 3½"-Schacht einzubauen. Damit erspart man sich das Aluminiumvierkanntrohr und die damit verbundenen Arbeiten. Soll die 2½"-IDE-Festplatte jedoch in einen 5¼"-Schacht eingebaut werden, sollte aus Stabilitätsgründen der oben beschriebene Metallcaddy für den Übergang von 3½" auf 5¼" verwendet werden. Das Anschrauben von zwei Montagewinkeln 3½" auf 5¼" an die beiden Montagewinkel 2½" auf 3½" ergibt eine eher instabile Konstruktion! Spätestens beim nächsten Transport des PC's kann sich das böse rächen ;-)

4. RS232 Belegungsärgernis

Auf den PCI-Hauptplatinen befinden sich normalerweise zwei RS232-Schnittstellen ("serielle" Schnittstellen), die über 10-polige (2×5-pol.) Stiftleisten zugänglich sind. Leider konnte man sich nicht auf eine einheitliche Pinbelegung dieser Stiftleisten einigen, so dass (mindestens?) zwei Pinbelegungen existieren. Da aber die Belegungen der 9- und 25-poligen SUB-D-Stecker, welche die Schnittstellen für die Außenwelt zugänglich machen, genormt sind, gibt es logischerweise auch (mindestens?) zwei interne Beschaltungen in diesen Steckern. Solange das Hauptplatine und der mitgelieferte Krempel mehr oder weniger fest miteinander verbunden sind, ist dies noch kein Problem. Richtig ärgerlich wird das Ganze dann aber, wenn ein PC aus Teilen aus der Kramkiste zusammengeschraubt wird. Schon so manchen dürfte das kalte Grausen gepackt haben, wenn sich dann serielle Maus und Modem partout nicht in Gang kriegen ließen, obwohl die Dinger vorher liefen und auch die Software keine offensichtlichen Fehler aufweist. Das Dilemma offenbart sich ja auch erst nach dem Blick in das Innere mehrerer bedrahteter SUB-D-Stecker. Die nachfolgende Tabelle zeigt die zwei bisher bekannten Belegungen:

NC = not connected (nicht belegt)

Hat man jetzt genau die falsche Belegung erwischt und keinen anderen, passend belegten Stecker zur Hand, bleibt nur das Umlöten der einzelnen Leitungen am SUB-D-Stecker. Die 10-polige Federleiste zum Anschluss an das Hauptplatine ist normalerweise in Schneid-Klemm-Technik mit dem Flachbandkabel verbunden und daher für Änderungen nicht zugänglich.

Auch wenn sich die RS232-Schnittstellen auf einer Controllerkarte befinden (bei ISA- und VLB-Hauptplatinen üblich, ganz selten auch bei PCI-Hauptplatinen), ist mindestens eine dieser Schnittstellen auch nur über eine 10-polige Stiftleiste zugänglich, wobei auch hier (mindestens?) die beiden oben aufgeführten Belegungen vorkommen.

5. ATX-Rechner "richtig" ausschalten = vom Stromnetz trennen

Bei allen Vorteilen, die die Einführung des ATX-Standards mit sich brachte, hat sie aber auch einen gravierenden Nachteil eingeführt. Wird ein ATX-Rechner heruntergefahren bzw. mit dem Taster in der Gehäusefront "ausgeschaltet", so ist er dadurch nicht vom Stromnetz getrennt! Das Netzteil steht nämlich weiterhin unter Netzspannung, um die Leitung +5V STB (= Standby) dauerhaft unter Spannung zu halten.

Jetzt kommt die Öko-Keule:    Das ist reine Energieverschwendung!
Außerdem ist es gefährlich, da jederzeit schädliche Überspannungen aus dem Stromnetz ihren Weg in den Rechner finden können!

Bei den älteren AT-Netzteilen besteht dieses Problem nur solange, wie der Rechner eingeschaltet ist. Bei diesen Rechnern ist der Schalter in der Gehäusefront nämlich ein allpoliger Netztrennschalter.

Um auch einen ATX-Rechner richtig ausschalten, d.h. vom Stromnetz trennen zu können, wird eine Mehrfachschukosteckdosenleiste mit Schalter benötigt, die für den Anwender gut erreichbar plaziert wird. Besteht keine andere Form des Überspannungsschutzes, so ist eine Steckdosenleiste mit integriertem Überspannungsschutz erforderlich. Über diese Steckdosenleiste werden der Rechner und alle Peripheriegeräte (Monitor, Drucker, Scanner, MIDI-Keyboard, Aktiv-Boxen, …) geschaltet, da neuere Peripheriegeräte teilweise auch keine Netztrennschalter mehr besitzen oder über ein externes Netzteil ständig mit Strom versorgt würden. Auch externe Standardmodems werden über diese Steckdosenleiste geschaltet. Es gibt jedoch auch externe Modems mit eigenem nichtflüchtigen Speicher, die auch bei ganz ausgeschaltetem Rechner als Anrufbeantworter und Faxempfänger arbeiten können. Soll diese Funktion genutzt werden, so dürfen solche Modems nicht über die Steckdosenleiste geschaltet werden, da sie für diese Funktion eine permanente Stromversorgung benötigen.

Das hier beschriebene Verfahren wird sinnvollerweise auch für alle anderen Elektrogeräte verwendet, die nach dem "Ausschalten" nur in einen Standbymodus gehen (Glotze, Stereoanlage, …). Nur Geräte, mit denen zeitprogrammierte Aufnahmen gemacht werden (Videorecorder, …) oder die ständig empfangsbereit sein müssen (Anrufbeantworter, Faxgerät, netzteilversorgte Telefone, …), verbleiben permanent am Stromnetz.

6. Überspannungsschutz (Geräteschutz)

Es gibt im Wesentlichen drei Sorten von Überspannungen:

1. Überspannungen mit hoher Energie (W) und sehr schnellem Spannungsanstieg (du/dt), ausgelöst z. B. durch Blitzschlag. Dagegen gibt es keinen wirksamen Geräteschutz. Ist kein funktionierender Blitzableiter vorhanden, war's das!

2. Überspannungen mit hoher Energie, aber nur mäßigem Spannungsanstieg, ausgelöst z. B. durch Schalten von großen induktiven Lasten. Überspannungen dieser 2. Art werden normalerweise mit Gasableitern beseitigt, im Falle von induktiven Lasten an Gleichspannung auch mit Freilaufdioden (schnelle Schaltdioden). Im Haushalt ist das Schalten von großen induktiven Lasten aber eher selten. In modernen Hausinstallationen befinden sich Gasableiter im Hauptverteiler, um vom Außennetz hereinkommende Überspannungen abzuleiten. Vorsicht ist also geboten, wenn sich im Haus z. B. ein Handwerksbetrieb befindet.

3. Überspannungen mit geringer Energie, aber sehr schnellem Spannungsanstieg, ausgelöst z. B. von Phasenanschnittsteuerungen (Dimmer, Bohrmaschine mit "Electronic"), Frequenzumrichtern und Schaltnetzteilen (ja, auch unsere Computernetzteile sind Schaltnetzteile!). Diese Art Überspannungen haben in den letzten Jahren stark zugenommen und sind auch im Haushalt häufig. Auch das Auslösen einer haushaltsüblichen 16 A-Sicherung kann eine solche Überspannung mit bis zu 1 kV Spitzenwert verursachen. Zu dieser Art Überspannungen gehören auch die im Alltag auftretenden elektrostatischen Entladungen. Wer hat nicht nach einem Gang über einen Kunststofffußboden beim Berühren des nächsten größeren Metallgegenstandes schon mal "einen gewischt" gekriegt? In diesem Zusammenhang ist oft vom ESD-Schutz (ESD = electrostatic discharge) die Rede. Überspannungen dieser 3. Art werden mit Varistoren, im Kleinsignalbereich auch mit Supressordioden (extrem schnelle Schaltdioden) beseitigt. Das Schutzelement muss immer elektrisch möglichst nah beim zu schützenden Gerät plaziert werden, da durch den sehr schnellen Spannungsanstieg bereits Laufzeiteffekte auf den elektrischen Leitungen zum Tragen kommen. Der beste Platz für das Schutzelement ist also elektrisch zwischen Überspannungsquelle und zu schützendem Gerät!

Leider wird gerade bei Elektronikgeräten für den Privatkundenbereich fast immer auf den Varistor verzichtet :-(

Die Halbleiter in den Elektronikgeräten werden durch Überspannungen dieser 3. Art aufgrund ihrer geringen Energie nicht thermisch zerstört. Der sehr schnelle Spannungsanstieg du/dt zerstört die Halbleiter, da diese jeweils nur einen bestimmten maximalen du/dt-Wert vertragen.

Um den Computer (und andere netzbetriebene Elektronikgeräte) vor den Überspannungen dieser 3. Art zu schützen, werden diese einfach alle über eine Steckdosenleiste mit integriertem Überspannungsschutz betrieben. Diese Steckdosenleiste muss einen Varistor und nicht nur einen langsamen Gasableiter enthalten.

Die Steckdosenlösung hat für permanent arbeitende Rechner leider einen Nachteil: "Huch, wieso ist denn die Steckdose noch an?" Klick :-(

Mittlerweile sind im Handel auch Zwischenstecker mit integriertem Überspannungsschutz auf Varistorbasis erhältlich. Diese Geräte sind vor allem für Geräte im 24/7-Betrieb sinnvoll. Für Computer gibt es auch Zwischenstecker mit integriertem Überspannungsschutz auf Varistorbasis für Stromnetz, Ethernet (8P8C-Kabel), Modem/ISDN/DSL (RJ11-Kabel) und Antennenkabel (zur TV-Karte).

Hier war nun mehrfach vom Varistor die Rede: "Wie funktioniert das Ding eigentlich?"

Ein Varistor (Metalloxydvaristor, Abk.: MOV) ist ein nichtlinearer, spannungsabhängiger Widerstand und wurde früher daher meist als "VDR" (voltage depending resistor) bezeichnet. Mittlerweile ist "Varistor" oder "MOV" aber gebräuchlicher. Bis auf ganz wenige Ausnahmen wird er unterhalb seiner Durchbruchspannung betrieben. Dann ist er einfach ein sehr hochohmiger Widerstand (R >= 1,0 GΩ). Steigt die Spannung am Varistor auch nur geringfügig über dessen Durchbruchspannung an, so sinkt dessen Widerstand sehr schnell (Standardtypen <= 25 ns, Spezialtypen, z. B. für den ESD-Schutz <= 1 ns) auf wenige Ohm und eine schädliche Überspannung wird dadurch praktisch kurzgeschlossen. Sinkt die Spannung am Varistor wieder unter dessen Schwellspannung, so wird er sehr schnell (diese Zeitangabe fehlt meist in den Katalogen) wieder sehr hochohmig. Beim Ableiten einer Überspannungsspitze muss der Varistor die darin enthaltene Energie aufnehmen und als Wärme wieder abgeben. Ist diese Energie zu hoch für den jeweiligen Varistor, so stirbt er den thermischen Tod (riecht echt "lecker"). Deshalb werden Varistoren normalerweise für den Geräteschutz eingesetzt, wo meist Überspannungsspitzen mit geringer Energie, aber schnellem Spannungsanstieg unschädlich zu beseitigen sind.

7. IRQ-Mangel

Wer kennt es nicht? Auf dem Hauptplatine ist noch ein ISA-, VLB- oder PCI-Steckplatz frei, Karte reingedrückt, und - kein IRQ (Interrupt Request) mehr frei. Und schon läuft die Kiste nicht mehr richtig :-(

Um es ganz klar zu sagen, daran sind die Hersteller schuld! Sie haben es schließlich versäumt, bei der Einführung des PCI-Busses weitere sechszehn IRQ's für die Nutzung durch PCI-Steckkarten bereitzustellen.

In einem normalen PC sind die IRQ's wie folgt belegt:

In einem Rechner sind also nur maximal fünf IRQ's (05, 09, 10, 11, 12) für Steckkarten verfügbar. Hat man dazu noch ein schlampig programmiertes BIOS, lässt sich der IRQ, der der PS/2-Maus zugewiesen ist, noch nicht einmal dann freigeben, wenn man so eine Maus nicht braucht! Dann bleiben gerade noch vier IRQ's übrig. Aber halt, jetzt geht's erst los:
Ein IRQ für die Grafikkarte
Ein IRQ für die Soundkarte (oder den Onboardsoundchip), es sei denn, es ist eine PCI-Komponente
Und schon sind nur noch maximal drei IRQ's frei! Ethernetkarte, TV-Karte, SCSI- oder Ultra-DMA-Controller, ISDN-Karte oder internes Modem (VORSICHT! Niemals WinModems kaufen!), zweite Parallelschnittstelle - da muss man sich schon entscheiden. Ein sauber programmiertes BIOS bietet zwar die Möglichkeit, die IRQ's 03, 04, 07, 14, und 15 freizuschalten, aber das geht nur, wenn die entsprechenden Komponenten nicht gebraucht werden, also Maus und Modem nicht an den RS232-Schnittstellen hängen, der Drucker einen USB-Anschluss hat oder ein nur-SCSI-System vorhanden ist, bei dem man natürlich die IDE-Controller nicht braucht. Außerdem kann nicht jede Hard- und Software die so freigeschalteten IRQ's für Steckkarten nutzen.

Moderne Betriebssysteme unterstützen zwar prinzipiell das sogenannte IRQ-Sharing, bei dem die IRQ's 05, 09, 10, 11 und 12 und sofern freigeschaltet auch 03, 04, 07, 14, und 15 von mehreren Hardwarekomponenten genutzt werden können, aber es kommt dabei immer wieder zu unliebsamen Überraschungen bis hin zum Systemcrash. Wenn sich IRQ-Sharing partout nicht vermeiden lässt, sollte man folgendes beachten:

IRQ-Sharing funktioniert nur mit PCI-Steckkarten und den Onboard-PCI-Komponenten (USB, evtl. Sound). Mit der PCI- oder AGP-Grafikkarte geht es theoretisch auch. Praktisch führt das aber fast immer zu Problemen, weshalb es zu vermeiden ist. Mit Legacy-ISA- und VLB-Karten funktioniert es gar nicht, da für diese ja bereits im BIOS jeweils ein IRQ reserviert wird (IRQ xy used by legacy ISA). Es gibt hier zwei Ausnahmen, die aber beide kein echtes IRQ-Sharing darstellen. Mehrere RS232-Schnittstellen dürfen den selben IRQ belegen. Im Betrieb ist dann allerdings peinlichst genau darauf zu achten, das immer nur eine von diesen RS232-Schnittstellen zur selben Zeit benutzt wird, da es sonst zum Crash kommt! Parallelle Schnittstellen benötigen je nach Einsatzzweck nicht unbedingt einen IRQ. Auf Legacy-ISA- und VLB-Karten wird der Parallelschnittstelle der IRQ normalerweise per Steckbrücke (Jumper) zugewiesen. In den meisten Fällen funktioniert es, die entsprechende Steckbrücke ganz zu entfernen und die Parallelschnittstelle ohne IRQ zu betreiben. Mit ISA-PnP-Karten funktioniert IRQ-Sharing auch nicht, da jede ISA-PnP-Karte einen IRQ für sich allein beansprucht. Seit einigen Jahren werden auf den Hauptplatinen allerdings keine ISA-Steckplätze mehr angeboten. VLB-Steckplätze sind ohnehin nur auf 486er-Hauptplatinen zu finden. Für die AGP-Grafikkarte und alle PCI-Komponenten ausgenommen Primary & Secondary IDE-Controller gibt es eine weitere Beschränkung durch die Hardware. Für alle diese Komponenten stehen selbst dann nur vier IRQ's zur Verfügung, wenn im System mehr IRQ's frei sind. Da die AGP-Grafikkarte für einen stabilen Betrieb einen IRQ, meist 11, für sich allein braucht, stehen für die PCI-Komponentenn nur noch drei IRQ's zur Verfügung. Auf neueren Hauptplatinen ohne ISA-Steckplätze ist oft auch noch die IRQ-Leitung für einen PCI-Steckplatz fest mit der IRQ-Leitung für den AGP-Steckplatz verdrahtet. Steckt eine AGP-Grafikkarte im System, kann dieser PCI-Steckplatz nur mit einer PCI-Karte bestückt werden, die keinen IRQ braucht. Solche Karten sind aber extrem selten.

Die meisten Grafikkarten brauchen einen IRQ. Den braucht die Grafikkarte dann für sich allein. Einige ISA-, VLB- und PCI-Grafikkarten können auch ohne IRQ betrieben werden. Dies muss auf der Karte meist mit einer Steckbrücke (Jumper) eingestellt werden. Für grafikintensive Anwendungen ist der Betrieb ohne IRQ jedoch nicht geeignet.

Treten Probleme mit Hardwarekomponenten auf, die beide den selben IRQ benutzen, so braucht meistens mindestens eine dieser Komponenten einen IRQ für sich allein.

In modernen PCs wird die Lage durch die Verwendung des Local-APIC (zusammen mit dem I/O-APIC) moderner CPUs etwas entspannt. Der Local-APIC stellt insgesamt 24 IRQs an Stelle der bisherigen 16 zur Verfügung. Allerdings muss auch das BIOS der Hauptplatine den Betrieb mit Local-APIC unterstützen.

8. Kurzschlüsse durch abfallende Kühlkörper

PC's sind heut zu Tage meist in so genannten Towergehäusen untergebracht. Wird dort eine ISA- oder VLB-Steckkarte eingebaut, so befinden sich die elektronischen Bauteile der Steckkarte auf deren Oberseite. Bei PCI- und AGP-Steckkarten befinden sich die elektronischen Bauteile jedoch unsinnigerweise nach dem Einbau auf deren Unterseite. Der Grafikchip ist bei moderneren PCI-Grafikkarten und nahe zu allen AGP-Grafikkarten mit einem Kühlkörper versehen. Bei Hochleistunggrafikkarten ist auf diesem Kühlkörper zusätzlich ein Lüfter angebracht. Ärgerlicherweise ist dieser Kühlkörper meist nur mit Wärmeleitkleber oder Wärmeleitklebefolie auf dem Grafikchip festgeklebt. Aufgrund der Einbaulage muss die Haftkraft des Klebers / der Klebefolie ständig der Schwerkraft entgegen wirken. Wird diese Haftkraft infolge Alterung und thermischer Wechselbelastung des Klebers / der Klebefolie kleiner als die Schwerkraft, so fällt der Kühlkörper vom Grafikchip ab und liegt dann auf der Steckkarte, die direkt unter der Grafikkarte eingebaut ist. Meist ist dies eine PCI-Steckkarte und der Kühlkörper aus Aluminium liegt dann auf den Lötpunkten der Steckkarte, wo er Kurzschlüsse verursacht und dadurch die PCI-Steckkarte zerstört. Außerdem wird durch den nun fehlenden Kühlkörper die Grafikkarte zerstört, da sich deren Grafikchip im Betrieb überhitzt. Fällt der Kühlkörper im Betrieb vom Grafikchip ab, sind keinerlei Gegenmaßnahmen mehr möglich und die PCI-Karte unter der Grafikkarte und meist auch die Grafikkarte selbst werden zerstört. Aber auch wenn der Kühlkörper bei ausgeschaltetem PC herabfällt und dies nicht zufällig vor dem nächsten Einschalten bemerkt wird, werden die PCI-Karte unter der Grafikkarte und meist auch die Grafikkarte selbst beim nächsten Einschalten zerstört.

Diesem ärgerlichen und kostspieligen Ereignis kann aber mit einem einfachen Kabelbinder vorgebeugt werden! Dazu wird die Grafikkarte aus dem PC ausgebaut und der Kühlkörper bzw. die Kühlkörper-Lüfter-Kombination auf dem Grafikchip mit einem Kabelbinder gegen ungewolltes Herunterfallen gesichert. Nachfolgend ist diese Applikation dargestellt:

1: Grafikkartenplatine  2: Grafikchip mit Kühlkörper bzw. Kühlkörper-Lüfter-Kombination  3: Monitoranschlussbuchse  4: Gewindebolzen (2 Stück)  5: Slotblech  6: Kontaktleiste für PCI- oder AGP-Steckplatz  7: Kabelbinder

Dazu wird der Kabelbinder (7) zwischen Grafikkartenplatine (1) und Slotblech (5) durch geführt und über die Grafikkartenplatine (1) und den Grafikchip mit Kühlkörper bzw. Kühlkörper-Lüfter-Kombination (2) geführt. Dabei sollte der Kabelbinder (7) möglichst mittig über den Grafikchip mit Kühlkörper bzw. Kühlkörper-Lüfter-Kombination (2) geführt werden. Falls der Kabelbinder (7) nicht zwischen Grafikkartenplatine (1) und Slotblech (5) passt, müssen die beiden Gewindebolzen (4) etwas gelockert werden. Nach dem Anbringen des Kabelbinders (7) die Gewindebolzen (4) sofort wieder festziehen! Steht kein ausreichend langer Kabelbinder zur Verfügung, können zwei oder drei kürzere Kabelbinder zu einem ausreichend langen Kabelbinder verbunden werden. Beim Festziehen des Kabelbinders ist darauf zu achten, dass nichts beschädigt wird. Insbesondere ein vorhandener Lüfter auf dem Kühlkörper darf durch den Kabelbinder nicht am Drehen gehindert werden. Besondere Vorsicht gilt hier beim Gebrauch von Kabelbinderzangen, mit denen Kabelbinder normalerweise extrem fest angezogen werden!

Traut man auch dem Kabelbinder nicht völlig, so kann zusätzlich die direkt unter der Grafikkarte eingebaute Steckkarte mit einem passend zugeschnittenen Stück aus dünnem Karton oder schwerem (>= 120 g/m²) Papier abgedeckt werden. Fällt dann wider Erwarten trotz Kabelbinder der Kühlkörper vom Grafikchip, so wird wenigstens die PCI-Karte unter der Grafikkarte nicht beschädigt.

Die hier beschriebenen Sicherungsmaßnahmen gelten natürlich auch für andere PCI-Steckkarten, auf deren Chips Kühlkörper aufgeklebt ist.

9. HDD-LED mit allen Festplattencontrollern verbinden

In einem normalen PC ist in der Gehäusefront eine Leuchtdiode (HDD-LED) für die Anzeige der IDE-Controlleraktivität eingebaut. Im Zeitalter großer Festplatten und oft entsprechend großer Datenmengen ist die HDD-LED bei großen Datentransfers recht praktisch. Ein Blick auf die HDD-LED verrät, ob die Kiste noch rödelt, ohne dass man jedes Mal extra den Monitor aus seinem DPMS-Schlaf wecken muss. Die HDD-LED lässt sich jedoch werksmäßig nur mit einem IDE-Controller verbinden. Befindet sich in dem PC neben dem Onboard-IDE-Controller mit angeschlossenen Laufwerken ein zusätzlicher Offboard-IDE-Controller mit angeschlossenen Laufwerken, müsste man sich für einen Controller entscheiden, den man mit der HDD-LED überwacht. Oder man greift zum Lötkolben und baut sich das nachfolgend beschriebene HDD-LED-Y-Kabel. Der sichere Umgang mit Lötkolben und Elektrikerwerkzeug ist allerdings Voraussetzung! Ein solches Kabel kann natürlich auch für Onboard-IDE-Controller und Onboard- oder Offboard-SCSI-Controller, Onboard- oder Offboard-RAID-Controller oder (selten) Primary- und Secondary-Onboard-IDE-Controller mit getrennten HDD-LED-Connectors verwendet werden.

Zunächst das Schaltbild:

Schaltplan: 300 dpi PNG

Schaltungsbeschreibung: Die vier Dioden Typ BAT46 (Kleinsignalschottkydioden) verhindern, dass unerwünschte oder gar schädliche Ströme zwischen den beiden Controllern fließen. Bei Verwendung von nur zwei Dioden in den beiden Plus- oder Minusleitungen bestünde diesbezüglich ein Restrisiko. Nur der hier gezeigte Aufbau mit vier Dioden ist sicher! An den stromdurchflossenen Dioden fällt jeweils die Durchlassrestspannung ab. Dadurch leuchtet die HDD-LED etwas dunkler, da sie nun mit einer geringeren Spannung versorgt wird. Schottkydioden weisen gegenüber normalen Siliziumdioden (wie z. B. der bekannten Kleinsignaldiode 1N4148) nur etwa die halbe Durchlassrestspannung (BAT46 ca. 0,25 V; 1N4148 ca. 0,7 V) auf. Somit wird die HDD-LED bei Verwendung von Schottkydioden an Stelle von normalen Siliziumdioden weniger stark abgedunkelt. Allerdings weisen Schottkydioden gegenüber normalen Siliziumdioden etwas höhere Sperrströme (BAT46 max. 2 µA; 1N4148 max. 25 nA) auf. Bei Verwendung von Kleinsignalschottkydioden ist das in diesem Fall kein Problem. Allerdings dürfen hier deshalb keine Leistungsschottkydioden verwendet werden, auch wenn davon noch vier in der Grabbelkiste liegen!

• ca. 80 cm  Isolierter Schaltdraht Typ YV, Leiterquerschnitt 0,5 mm² oder 0,2 mm², Farbe der Isolation: rot
• ca. 80 cm  Isolierter Schaltdraht Typ YV, Leiterquerschnitt 0,5 mm² oder 0,2 mm², Farbe der Isolation: schwarz (oder weiß oder blau)
• ca. 32 cm  Wärmeschrumpfschlauch ø 3,2 mm, Schrumpfrate 4:1; oder ca. 4 cm Wärmeschrumpfschlauch ø 3,2 mm, Schrumpfrate 2:1 und ca. 28 cm Wärmeschrumpfschlauch ø 1,6 mm, Schrumpfrate 2:1
• 4 Stk.  Kleinsignalschottkydiode Typ BAT46 (oder Vergleichstyp)
• 1 Stk.  Stiftleiste einreihig gerade, Rastermaß 2,54 mm oder 2,5 mm (benötigt wird 1 Stück mit 2 Stiften)
• 1 Stk.  Buchsenleiste einreihig gerade, Rastermaß 2,54 mm oder 2,5 mm (benötigt werden 2 Stücke mit je 2 Buchsen)
• Elektroniklot mit Flussmittelseele, Drahtstärke max. 1 mm

• Elektroniklötkolben mit dünner Lötspitze und feuchtem Reinigungsschwamm
• Seitenschneider
• Abisolierzange
• kleine Kombizange
• Heißluftpistole, ersatzweise Feuerzeug mit einstellbarer Flamme
• kleines Messer (ersatzweise kleiner Längsschlitzschraubendreher)
• kleine Feile mit mindestens einer flachen Seite
• Multimeter mit Halbleitertestfunktion und Widerstandsmessbereich >= 20 MΩ
• Stahlbandmaß oder Lineal

Zunächst werden die benötigten Stücke von der Stift- und der Buchsenleiste abgetrennt. Bei der Stiftleiste ist dies normalerweise unproblematisch. Das benötigte Stück wird am Ende der Stiftleiste mit der Kombizange gefasst und abgebrochen. Die Bruchstelle wird mit der Feile entgratet. Bei der Buchsenleiste ist dieses Verfahren jedoch problematisch. Häufig bricht das benötigte Stück nicht sauber ab. Es bricht zu viel Plastik ab und die metallische Buchse an der Bruchstelle wird teilweise freigelegt. Ein solches Stück ist unbrauchbar! Um brauchbare Stücke zu erhalten, wird die Buchsenleiste jeweils in der Mitte der drittäußersten Buchse mit dem Seitenschneider durchtrennt, die dadurch natürlich verloren geht. Das überschüssige Material an der Trennstelle wird mit der Feile entfernt.

Nun werden die beiden Schaltdrähte in jeweils vier gleich lange Stücke geteilt. Die Enden der Schaltdrähte werden jeweils ca. 1 cm abisoliert und anschließend verzinnt. An die beiden Buchsenleistenstücke werden jeweils ein rotes und ein schwarzes Schaltdrahtstück gelötet. Nach jeder Lötung werden die Flussmittelreste vorsichtig mit dem Messer entfernt. Auf die Lötstellen wird ein jeweils ca. 2 cm langes Stück Wärmeschrumpfschlauch ø 3,2 mm, Schrumpfrate 4:1 oder Wärmeschrumpfschlauch ø 1,6 mm, Schrumpfrate 2:1 aufgeschrumpft. An das Stiftleistenstück werden jeweils zwei rote und zwei schwarze Stücke Schaltdraht gelötet. Dies erfordert etwas Geschick, da jeweils gleichzeitig drei Teile miteinander verlötet werden müssen. Auf die Lötstellen wird ein jeweils ca. 2 cm langes Stück Wärmeschrumpfschlauch ø 3,2 mm, Schrumpfrate 4:1 oder Wärmeschrumpfschlauch ø 3,2 mm, Schrumpfrate 2:1 aufgeschrumpft. Jetzt (und keinesfalls später!!!) wird auf jedes freie Schaltdrahtende an den Buchsenleistenstücken ein ca. 5 cm langes Stück Wärmeschrumpfschlauch ø 3,2 mm, Schrumpfrate 4:1 oder Wärmeschrumpfschlauch ø 1,6 mm, Schrumpfrate 2:1 aufgeschoben und einige cm von dem freien Ende weg geschoben, damit der Schrumpfprozess nicht vorzeitig durch die Wärme beim Einlöten der Dioden ausgelöst wird. Die Anschlussbeinchen der Dioden werden auf ca. 15 mm gekürzt und verzinnt. ACHTUNG! Die Dioden werden durch zu viel Wärme zerstört. Lötarbeiten an den Dioden dürfen daher immer nur wenige Sekunden dauern! Nun werden die Dioden eingelötet. Jede Diode verbindet jeweils zwei rote oder zwei schwarze Schaltdrahtenden, je eines von einem Buchsenleistenstück kommend mit einem vom Stiftleistenstück kommend. Der Ring auf dem Diodengehäuse markiert die Kathode. Zwischen den roten Schaltdrahtenden muss dieser Ring zu dem Stiftleistenstück zeigen, zwischen den schwarzen Schaltdrahtenden zu den Buchsenleitenstücken. Danach werden die losen Wärmeschrumpfschlauchstücke über die Dioden geschoben, wobei das Diodengehäuse in der Mitte unter dem Wärmeschrumpfschlauch liegen soll, und aufgeschrumpft. Wird Wärmeschrumpfschlauch ø 1,6 mm, Schrumpfrate 2:1 verwendet, so muss vorsichtig geschoben werden, da dieser Wärmeschrumpfschlauch gerade so eben über das Diodengehäuse passt. Dann werden, beginnend an den Buchsenleistenstücken, jeweils die beiden abgehenden Schaltdrähte vorsichtig verdrillt. Dabei wird der Bereich der eingelöteten Dioden ausgespart, um Beschädigungen der Diodengehäuse zu vermeiden. Abschließend wird das Kabel mit dem Multimeter geprüft. Das Kabel ist betriebsbereit, wenn zwischen den beiden Stiften des Stiftleistenstücks ein Widerstand > 20 MOhm (Anzeige: Messbereichsüberlauf) gemessen wird und zwischen Buchsenleistenstücken und Stiftleistenstück für jede Leitung in Diodendurchlassrichtung die Durchlassrestspannung, in Diodensperrrichtung kein Wert (Anzeige: Messbereichsüberlauf) angezeigt werden. Nun kann das HDD-LED-Y-Kabel an die beiden IDE-Controller (HDD-LED-Connector) und die HDD-LED angeschlossen werden. Ein solches Kabel kann auch für mehr als zwei Controller gefertigt werden. Es werden entsprechend viele Buchsenleistenstücke mit Schaltdrahtenden und Dioden hergestellt. Alle freien roten und schwarzen Schaltdrahtenden werden durch je ein passendes ca. 2 cm langes Stück Wärmeschrumpfschlauch geführt. Reicht dafür der Wärmeschrumpfschlauch ø 3,2 mm nicht aus, muss ein Wärmeschrumpfschlauch ø 4,8 mm verwendet werden. Dann werden alle freien roten und schwarzen Schaltdrahtenden an je einen Stift des Stiftleistenstücks gelötet, der Wärmeschrumpfschlauch über die Lötstellen geschoben und aufgeschrumpft.

10. "Schrumpfende" Festplatten

Im Handel wurde beispielsweise eine 80 GB IDE-Festplatte gekauft, BIOS und Betriebssystem erkennen aber nur 76 GB, obwohl Hard- und Software fehlerfrei arbeiten. Man könnte nun denken, dass die Festplattenkapazität auf dem Weg vom Händler in den Computer um 4 GB geschrumpft ist. Dem ist natürlich nicht so. Dieses Missverständnis entsteht durch unterschiedliche Berechnungen der Festplattenkapazität. Die Vergrößerungsvorsätze kilo (k), Mega (M), Giga (G), Tera (T), Peta (P) und Exa (E) geben normalerweise Zehnerpotenzen der Form 10^3·n an. Nur in der Computertechnik hat sich daneben die Praxis eingebürgert, dass in Bezug auf das Binärsystem mit den Vergrößerungsvorsätzen Zweierpotenzen der Form 2^10·n angegeben werden. In beiden Fällen gilt n = {1;2;3;4;5;6}. Korrekt dargestellt erhalten die Vergrößerungsvorsätze, wenn sie Zweierpotenzen angeben, ein "i" als Hinweis auf "binary" (Binärsystem = Zweiersystem) nachgestellt, um sie von den Vergrößerungsvorsätzen, die Zehnerpotenzen angeben, zu unterscheiden. Ausgeschrieben heißen die Vergrößerungsvorsätze dann kibi (ki), Mebi (Mi), Gibi (Gi), Tebi (Ti), Pebi (Pi) und Exbi (Ei). Dieses i wird leider oft vergessen, was dann zu dem oben erwähnten Missverständnis führt. Nachfolgend sind die Vergrößerungsvorsätze, die Zehnerpotenzen angeben, denen, die Zweierpotenzen angeben, gegenübergestellt. Die letzte Spalte enthält die Umrechnung von Zehnerpotenzen auf die entsprechenden Zweierpotenzen, was der oben erwähnten "Schrumpfung" entspricht.

• Kapazität laut Händler (meist identisch mit Herstellerangabe) = 80 GB
• tatsächliche Kapazität in Bytes = 81.964.302.336 B
• tatsächliche Kapazität in GB ≈ 82 GB
• tatsächliche Kapazität in GiB ≈ 76 GiB

Bei der Kapazitätsangabe für elektronischen Speicher (RAM, ROM) geben die Vergrößerungsvorsätze einheitlich Zweierpotenzen an, wobei auch hier das nachgestellte i meist weg gelassen wird, was mittlerweile jedoch nicht mehr normkonform ist.

Auf modernen Festplatten findet sich auf dem Etikett vermutlich primär aus juristischen Gründen mittlerweile ein Hinweis der Art:

1 MB = 1,000,000 Bytes  1 GB = 1,000,000,000 Bytes

11. Neue IDE-Festplatten in alten PCs

Große IDE-Festplatten, die in ältere PCs eingebaut werden, verursachen oft Probleme. Schuld daran ist meist das BIOS, welches mit großen Festplatten nicht zurecht kommt. Daher sollte vor dem Einbau einer neuen Festplatte das BIOS auf den aktuellsten Stand gebracht werden, sofern das möglich ist. Trotzdem können weiterhin Probleme bestehen. Die Standard-IDE-Schnittstelle verwendet für die Adressierung der Speicherbereiche auf den Festplatten 28 Bits. Damit werden 65536 Zylinder (cylinders, Abk.: C), 16 Köpfe (heads, Abk.: H) und 255 Sektoren (sectors, Abk.: S) addressiert. Die kleinste adressierbare Einheit auf den Festplatten ist 512 Bytes groß. Daraus ergibt sich eine maximale Festplattenkapazität von:

65536 · 16 · 255 · 512 Bytes = 136.902.082.560 Bytes = 127,5 GiB ≈ 136,9 GB

Das BIOS in älteren PCs verwendet für die Addressierung jedoch nur 24 Bits. Damit werden 1024 Zylinder, 255 Köpfe und 63 Sektoren addressiert. Daraus ergibt sich eine maximale Festplattenkapazität von:

1024 · 255 · 63 · 512 Bytes = 8.422.686.720 Bytes ≈ 7,84 GiB ≈ 8,42 GB

Da jeweils nur der kleinere Wert von IDE und BIOS verwendet wird, ergibt sich eine Begrenzung auf 20 Bits, also auf 1024 Zylinder, 16 Köpfe und 63 Sektoren. Daraus ergibt sich eine maximale Festplattenkapazität von:

1024 · 16 · 63 · 512 Bytes = 528.482.304 Bytes = 504 MiB ≈ 528 MB

Das BIOS sollte normalerweise die Anzahl der Zylinder, also bei einer Festplatte mit 504 MiB Kapazität 1024, anzeigen. Es kann jedoch auch der letzte Zylinder angezeigt werden. Da die Zählung bei Zylinder 0 beginnt, wird dann Zylinder 1023 angezeigt. Programme zur Festplattenpartitionierung zeigen üblicherweise den letzten Zylinder, hier also 1023, an! Bei allen 386er-PCs und allen 486er-PCs, die nur über einen ISA-Bus und ggf. einen VL-Bus verfügen, ist von einer Begrenzung auf 504 MiB Festplattenkapazität auszugehen. Dies gilt selbst dann, wenn die "IDE harddisk autodetection" im BIOS die tatsächliche Festplattenkapazität (> 1024 Zylinder) anzeigt, es sei denn, die Hardwaredokumentation erwähnt eine höhere Begrenzung!

IDE-Festplatten mit mehr als 1024 Zylindern werden auch als E-IDE- oder EIDE-Festplatten (E-IDE: Enhanced IDE) bezeichnet. Diese Festplatten beherrschen LBA (Logical Block Addressing). Damit kann die Festplattengeometrie anders übersetzt werden, möglich sind bis zu 255 Köpfe bei 63 Sektoren. Üblich sind Übersetzungen mit 32, 64, 128 oder 255 Köpfen (Einstellung im BIOS: LBA). Die Festplattengeometrie von E-IDE-Festplatten kann aber auch wie bei allen IDE-Festplatten mit maximal 16 Köpfen übersetzt werden (Einstellung im BIOS: Normal).

In PCs bis einschließlich Super-Sockel-7 wird man auch mit Begrenzungen der Festplattenkapazität konfrontiert. Das BIOS dieser PCs beherrscht normalerweise LBA, genauer gesagt 28-Bit-LBA. Durch ein fehlerhaftes BIOS kann die Begrenzung der Festplattenkapazität bei 4095 Zylindern, 16 Köpfen und 63 Sektoren (2.113.413.120 Bytes ≈ 1,97 GiB ≈ 2,11 GB), bei 6322 Zylindern, 16 Köpfen und 63 Sektoren (3.262.758.912 Bytes ≈ 3,04 GiB ≈ 3,26 GB), bei 8192 Zylindern, 16 Köpfen und 63 Sektoren (4.227.858.432 Bytes ≈ 3,94 GiB ≈ 4,22 GB) oder bei 1024 Zylindern, 240 Köpfen und 63 Sektoren (7.927.234.560 Bytes ≈ 7,38 GiB ≈ 7,92 GB) liegen. Sehr häufig ist bei diesen PCs eine Begrenzung auf 1024 Zylinder, 255 Köpfe und 63 Sektoren (8.422.686.720 Bytes ≈ 7,84 GiB ≈ 8,42 GB) oder 16383 Zylinder, 16 Köpfe und 63 Sektoren (8.455.200.768 Bytes ≈ 7,87 GiB ≈ 8,46 GB) vorhanden. Mit LBA-Übersetzung werden bei der letztgenannten Begrenzung 1027 Zylinder, 255 Köpfe und 63 Sektoren (8.447.362.560 Bytes ≈ 7,87 GiB ≈ 8,45 GB) erkannt. Bei Super-Sockel-7-PCs und neueren PCs kann eine Begrenzung der Fastplattenkapazität auf 65535 Zylinder, 16 Köpfe und 63 Sektoren (33.822.351.360 Bytes ≈ 31,5 GiB ≈ 33,8 GB) vorhanden sein.

Spätestens bei 127,5 GiB ≈ 136,9 GB ist dann aber Schluss. Größere Festplatten funktionieren mit solcher Hardware nicht, auch wenn das Betriebssystem die Festplatte mit ihrer vollen Kapazität anzeigt. Um Festplatten > 127,5 GiB mit voller Kapazität benutzen zu können, sind ein IDE-Controller und ein Betriebssystem erforderlich, die 48-Bit-LBA (48-Bit Logical Block Addressing) unterstützen. Anders kann diese Begrenzung nicht überwunden werden! Solche IDE-Controller finden sich auf neuen Hauptplatinen (Hardwaredokumentation beachten!) oder sind als PCI-Steckkarten verfügbar. Die Begrenzung liegt bei diesen Geräten bei 68.719.476.736 Zylindern, 16 Köpfen und 255 Sektoren (143.552.238.122.434.560 Bytes = 127,5 PiB ≈ 144 PB). Die größten handelsüblichen Festplatten, die noch kein 48-Bit-LBA benötigen, haben eine Kapazität von etwa 120 GB.

Nachfolgend wird davon ausgegangen, dass die Kapazität der verwendeten Festplatte < 127,5 GiB ist, also kein 48-Bit-LBA benötigt wird. Die Festplattenkapazität liegt jedoch stets über der entsprechenden Begrenzung. Im günstigsten Fall erkennt das BIOS die Festplattenkapazität bis zur vorhandenen Begrenzung und diese erkannte Kapazität kann vom Betriebssystem ohne weitere Maßnahmen genutzt werden. Dies tritt vor allem bei den Begrenzungen auf 504 MiB oder 7,84 GiB bzw. 7,87 GiB auf. Im weniger günstigen Fall zeigt das BIOS unsinnige Werte für diese Festplatte an. Ohne zusätzliche Maßnahmen kann die Festplatte nicht genutzt werden. Im ungünstigsten Fall startet der PC nicht mehr oder er hängt sich auf, wenn im BIOS die "IDE harddisk autodetection" gestartet wird. Dies tritt vor allem bei Festplatten > 31,5 GiB (> 65535 Zylinder) auf. In diesem Fall muss die Festplatte zunächst wieder vom IDE-Controller getrennt werden. In allen Fällen sollte die automatische Festplattenerkennung beim Starten im BIOS deaktiviert werden. Im ersten Fall kann die automatisch erkannte Kapazität übernommen werden. In den beiden letzten Fällen hilft meist, im BIOS für die betroffene Festplatte eine Kapazität von 504 MiB (1024 Zylinder, 16 Köpfe, 63 Sektoren) einzustellen. Im letzten Fall muss diese Einstellung vor dem Wiederanschluss der Festplatte an den IDE-Controller erfolgen! Um die Festplatte in allen drei Fällen mit ihrer vollen Kapazität nutzen zu können, gibt es zwei Möglichkeiten. Die eine Möglichkeit besteht darin, ein Betriebssystem zu verwenden, dass die Angaben vom BIOS nur zum Starten benötigt und danach selbst die Festplattenverwaltung übernimmt. In diesem Fall müssen alle zum Starten notwendigen Teile des Betriebssystems in dem Bereich der Festplatte liegen, der vom BIOS erkannt wird. In der Regel wird dazu eine primäre Partition auf der Festplatte angelegt, die komplett(!) unterhalb der Begrenzung liegt, auf der dann diese Teile des Betriebssystems abgelegt werden. Die zweite Möglichkeit ist ein kleines Programm, das "Dynamic Drive Overlay" (kurz: DDO), das von einigen Festplattenherstellern angeboten wird und das im MBR der Festplatte installiert wird. Dieses Programm ersetzt gegenüber dem Betriebssystem quasi das BIOS. Das Betriebssystem bekommt die Festplattenkapazität nun also nicht mehr vom BIOS, sondern die volle Festplattenkapazität von diesem Programm mitgeteilt. Bei dieser Lösung ist peinlichst darauf zu achten, dass der MBR nicht z. B. durch einen zum Betriebssystem gehörenden Bootmanager überschrieben wird! Wenn die hier erwähnten Lösungsmöglichkeiten nicht zum Erfolg führen oder aus anderen Gründen ausscheiden, kann man versuchen, die Festplattenkapazität per Steckbrücke (Jumper) an der Festplatte zu begrenzen, sofern die Festplatte diese Möglichkeit bietet. Dann kann es aber sehr schwierig werden, die Festplatte mit ihrer vollen Kapazität zu nutzen. Handelt es sich um eine zusätzliche Festplatte, von der nicht gestartet (das Betriebssystem gestartet) werden soll, kann man auch versuchen, die Festplatte im BIOS gar nicht einzutragen. Dann muss das Betriebssystem nach dem Starten die Festplattenverwaltung übernehmen können. Als letzte Lösung bleibt der Einbau eines zusätzlichen IDE-Controllers, der die Festplatte mit ihrer vollen Kapazität nutzen kann.

12. Alte PCs (32-Bit-Systeme) weiter nutzen

	300 dpi JPG  486er PC, aus Einzelkomponenten zusammengebaut, Desktop-Gehäuse

Warum sollte man sich überhaupt mit so altem Zeug beschäftigen? Dafür gibt es eine Reihe von Gründen (ohne Anspruch auf Vollständigkeit):

• Der alte PC soll oder muss weiter genutzt werden.
  • Eine alte Hardwarekomponente, die weiter genutzt werden soll oder muss, lässt sich nicht in einen neuen PC einbauen oder funktioniert darin nicht oder zumindest nicht richtig. Ein typisches Beispiel sind ISA-Karten, für die es seit der PC99-Spezifikation keine Steckplätze mehr auf den Hauptplatinen, abgesehen von wenigen, sehr teuren Hauptplatinen für Industrieanwendungen, gibt.
  • Eine alte Software, die weiter genutzt werden soll oder muss, lässt sich nicht auf einem neuen PC installieren oder korrekt betreiben.
  • Für die geplanten Anwendungen ist der alte PC völlig ausreichend, ein neuer PC wäre völlig überdimensioniert.
• Ein neuer PC soll oder kann momentan nicht beschafft werden.
• Es besteht Interesse an der Funktionsweise alter PCs. Das kann durchaus auch beruflich begründet sein.

Natürlich kann man den alten PC so nutzen, wie er ist, wenn noch alle Komponenten funktionieren. Nachfolgend wird jedoch beschrieben, wie solche PCs auf maximale Leistung getrimmt werden, ohne dabei die Lebensdauer der Komponenten unnötig zu verkürzen oder instabil arbeitende Systeme zu erzeugen. Behandelt werden nur PCs mit einer CPU 80386DX oder neuer, also solche mit "Intel 32-Bit-Architektur" (kurz ia32, irreführend auch i386; x86 bezeichnet ia32-CPUs und 64-Bit-CPUs, die abwärtskompatibel zu ia32 sind). Außerdem wird vorausgesetzt, dass auf dem PC als Betriebssystem mindestens ein Linux mit halbwegs aktuellem 2.4er oder 2.6er Kernel installiert wird. Für die Verwendung von Linux gibt es mehrere Gründe:

• Es ist freie Software (Open Source Software, kurz: OSS). Somit fallen keine Kosten für Softwarelizenzen an.
• Es ist in weiten Bereichen frei skalierbar, kann also an die jeweilige Hardware angepasst werden, und zwar vom 80386DX bis hin zu aktueller Hardware mit Mehrkernprozessoren.
• Richtig konfiguriert nutzt es die vorhandenen Hardwareressourcen nahezu optimal aus.
• Es benötigt das BIOS (Basic Input Output System) nur zum Starten (engl.: boot) und übernimmt danach selbst die Hardwareverwaltung. Dadurch können unter Anderem die in Kapitel 11. beschriebenen Probleme mit großen IDE-Festplatten in alten PCs umgangen werden, sofern die IDE-Festplatte noch kein 48-Bit-LBA benötigt.
• Es arbeitet im Vergleich zu anderen Betriebssystemen sehr stabil.
• Es ist relativ unanfällig gegen Schadprogramme (Viren, Würmer, Trojaner, Spyware, …), was besonders wichtig ist, wenn mit dem PC "online gegangen" werden soll.
• Es gibt relativ viel "leichtgewichtige" Software für Linux, die auch bei knappen Systemressourcen mit akzeptabler Leistung arbeitet. Für den Einsatz auf alter Hardware sind sogar komplette "leichtgewichtige" Distributionen verfügbar, wobei im Rahmen des Möglichen trotzdem relativ akuelle Software zum Einsatz kommt.

Alternativ zu Linux oder als zweites Betriebssystem kann FreeBSD eingesetzt werden, das Linux sehr ähnelt und ebenfalls freie Software (OSS) ist. FreeBSD ist jedoch weniger verbreitet als Linux. Daher gibt es weniger Software für dieses Betriebssystem. Reine Anwendersoftware kann jedoch, wenn sie auf dem jeweiligen Betriebssystem aus dem Sourcecode kompiliert wird, oft auf beiden Betriebssystemen eingesetzt werden.

FreeDOS ist eine freie Version (OSS) der alten DOS-Betriebssysteme und keine Alternative zu Linux oder FreeBSD, da es einen 16-Bit-Kernel verwendet und daher die hier besprochenen 32-Bit-Systeme nicht optimal nutzt. Für FreeDOS gibt es zudem relativ wenig freie Software (OSS). Mit FreeDOS soll vielmehr die Verwendung alter DOS-Software, die es als freie Software (OSS), Freeware, Shareware und proprietäre Software gibt, auf einem frei verfügbaren Betriebssystem ermöglicht werden. In Verbindung mit alten PCs ist der Zugriff auf einen PC, auf dem auch FreeDOS installiert ist, jedoch sehr hilfreich, um bestimmte Hardwarekomponenten mit Herstellersoftware zu konfigurieren oder BIOS-Updates auszuführen.

12.1. Hardware

Es folgen Erläuterungen zur Hardware in alten PCs, zunächst allgemein, dann bezogen auf die verschiedenen Systeme. Hier geht es um "ortsfeste" PCs, also solche, die sich in einem Desktop- oder Tower-Gehäuse befinden. Anders als Laptops und Notebooks sind PCs offene Systeme, das heißt, der Laie darf das PC-Gehäuse öffnen und am Innenleben Veränderungen vornehmen. Dies wird vor allem dadurch ermöglicht, dass in einem PC keine berührungsgefährlichen elektrischen Spannungen zugänglich sind. Die maximal auftretende Spannungsdifferenz liegt bei 24 V (+12 V gegen –12 V). Das Netzteil innerhalb eines PCs ist ein geschlossenes System. Innerhalb des Netzteils sind selbst nach dem Ausschalten berührungsgefährliche Spannungen (≥ 300 V) zugänglich, außerdem befinden sich darin keine vom Anwender zu wartenden Teile. Daher gilt:
Finger weg, das Netzteil bleibt zu!

Nachfolgend werden bei den verschiedenen Komponenten die theoretischen oder nominellen Werte (Taktfrequenzen, Spannungen, …) angegeben. Tatsächlich schwanken diese Werte in kleinen Bereichen, was z. B. durch Fertigungstoleranzen oder Einwirkungen im Betrieb etwa durch Temperaturdrift oder Lastwechsel verursacht wird.

12.1.1. Prozessor

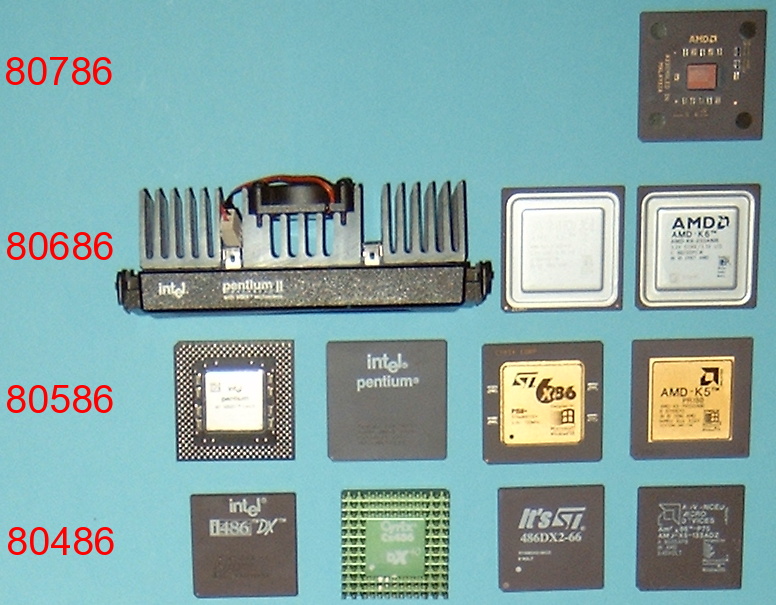

	300 dpi JPG  80X86-CPUs

Generell sollte der schnellste für das jeweilige System verfügbare Prozessor, genauer Hauptprozessor (CPU = Central Processing Unit), verwendet werden. Lediglich bei Systemen mit CPUs, die eine interne Taktfrequenz von 1 GHz oder mehr verwenden, ist dieser Punkt weniger kritisch. Kompromisse werden auch dann erforderlich, wenn die entsprechende CPU nicht mehr oder nur zu einem unverhältnismäßig hohen Preis zu bekommen ist.

12.1.1.1. Taktfrequenzen

CPUs arbeiten mit einer internen Taktfrequenz f_int, die sich aus der externen Taktfrequenz f_ext und einem Multiplikator, der auf der Hauptplatine oder dessen BIOS eingestellt wird oder aber in der CPU fest verdrahtet ist, ergibt. Aus der externen Taktfrequenz ergeben sich auch die Taktfrequenzen der im Kapitel 12.1.6. dargestellten Bussysteme AGP, PCI, VLB und ISA, wobei der ISA-Bus wahlweise mit einem Bruchteil (ganzzahliger Teiler) der externen Taktfrequenz oder des PCI-Busses oder mit fester Taktfrequenz asynchron betrieben werden kann. Nachfolgend werden in Verbindung mit alten PCs häufige Taktfrequenzkonfigurationen angegeben:

NA = not available (nicht verfügbar)
In obiger Tabelle sind nur stabil arbeitende Taktfrequenzkonfigurationen angegeben. Mögliche instabil arbeitende und daher zu vermeidende Taktfrequenzkonfigurationen werden bei den einzelnen Systemen erwähnt.

12.1.1.2. Übertaktung

Die meisten CPUs lassen sich in gewissen Grenzen mit einer höheren internen Taktfrequenz als vom Hersteller vorgesehen betreiben. Davon wird hier dringend abgeraten! Durch die Übertaktung steigt die thermische Belastung der CPU, wodurch deren Lebensdauer sinkt. Dies gilt entsprechend auch für alle anderen von der Übertaktung betroffenen Systemkomponenten. Wird auch die Prozessorkernspannung (V_Core) erhöht, um die Systemstabilität aufrechtzuerhalten, tritt verstärkte Elektromigration auf dem Die der CPU auf. Durch diesen Effekt werden Metallatome aus den Leiterbahnen gelöst und unkontrolliert an anderen Stellen wieder abgelagert, was irgendwann zu Kurzschlüssen zwischen den Leiterbahnen oder Unterbrechung einzelner Leiterbahnen und damit zum Ausfall der CPU führt. Außerdem sinkt durch die Übertaktung die Systemstabilität, da Busse, die ihre Taktfrequenz aus der externen Taktfrequenz der CPU ableiten, außerhalb ihrer Spezifikationen, in diesem Fall mit zu hohen Taktfrequenzen, betrieben werden. Für stabilen Betrieb gelten für die betroffenen Busse folgende Obergrenzen:

• AGP-Bus: f_AGP = 66²/₃ MHz
• PCI-Bus: f_PCI = 33¹/₃ MHz
• VL-Bus: f_VLB = 33¹/₃ MHz; f_VLB = 40 MHz mit leichten Leistungseinbußen
• ISA-Bus: f_ISA = 8¹/₃ MHz; lediglich dieser Bus kann bei vielen Hauptplatinen auch bei übertakteter CPU auf eine Frequenz f_ISA ≤ 8¹/₃ MHz eingestellt werden

12.1.1.3. Untertaktung

Die meisten CPUs lassen sich in gewissen Grenzen mit einer niedrigeren internen Taktfrequenz als vom Hersteller vorgesehen betreiben. Die Untertaktung an sich ist in der Regel problemlos. Bei der Untertaktung werden zwei Versionen unterschieden. Entweder wird nur die CPU mit einer niedrigeren Taktfrequenz betrieben und die vorhandenen Busse arbeiten weiter mit der Taktfrequenz, mit der sie auch bei normal getakteter CPU arbeiten würden, oder das gesamte System, also CPU und Busse, werden untertaktet. Die Untertaktung wird aber nur in wenigen Fällen angewendet:

• Der Stromverbrauch und damit die Wärmeabgabe der CPU sollen gesenkt werden, um den Kühlungsaufwand und damit auch den Geräuschpegel zu reduzieren.

• Die CPU lässt sich auf der Hauptplatine nicht mit ihrer maximal zulässigen Taktfrequenz betreiben. Dieser Fall ist relativ selten, denn häufig funktioniert die CPU dann gar nicht.

• Die Rechenleistung spielt nur eine untergeordnete Rolle, z. B. in einem Internetrouter, und es sollen Energie gespart und der Kühlungsaufwand und damit der Geräuschpegel verringert werden.

12.1.1.4. 66 MHz · 3 = 200 MHz ???

Hier handelt es sich nicht um einen Rechenfehler, sondern um eine etwas merkwürdige Rundung. Vor allem in Verbindung mit CPUs, aber auch mit Bussen sind 33 MHz eine häufige Basis. Tatsächlich dauert bei der angegebenen Frequenz von 33 MHz ein Takt 30 ns, was einer Frequenz von 33¹/₃ MHz ≈ 33,33 MHz entspricht. Eine weitere verbreitete Basis in PCs mit 80586er-CPU oder neuer sind 66 MHz. Tatsächlich dauert bei der angegebenen Frequenz von 66 MHz ein Takt 15 ns, was einer Frequenz von 66²/₃ MHz ≈ 66,67 MHz entspricht. Bei der Berechnung der Vielfachen wird auf ganze Zahlen, selten auch auf die erste Nachkommastelle, gerundet. Dabei wird allerdings so gerundet, dass die letzte Ziffer eine 0 eine 3 oder eine 6 ist, da sich die Zahlen so besser merken lassen. Mit Vielfachen in 0,5er-Inkrementen (1,0; 1,5; 2,0; 2,5; 3,0; 3,5; 4,0, …) ergibt sich somit die Zahlenfolge 66, 100, 133, 166, 200, 233, 266, … . Einige Programme runden jedoch mathematisch korrekt, was bei den Ausgaben zu der leicht veränderten Zahlenfolge 67, 100, 133, 167, 200, 233, 267, … führt. Abweichend von dieser Praxis wird an Stelle der Zahl 666 die Zahl 667 angegeben, um die symbolträchtige Zahl "666" zu vermeiden. Bei CPUs mit einer internen Taktfrequenz ≥ 1 GHz wird oft noch ungenauer gerundet, wenn der Wert in GHz und nicht in MHz angegeben wird. Nachfolgend sind in alten PCs häufig anzutreffende Taktzeiten mit den entsprechenden Frequenzen aufgeführt:

12.1.2. Hauptplatine

Die verfügbare Hauptplatine (engl.: "Mainboard" oder "Motherboard", kurz: Mobo) bestimmt darüber, welche Prozessoren und welche Arten Arbeitsspeicher sowie welche weiteren Komponenten (Steckkarten, Laufwerke, …) im jeweiligen PC zum Einsatz kommen können. Grundsätzlich geht es hier um die beiden Formate, auch Formfaktor genannt, AT (Advanced Technology) und ATX (Advanced Technology eXtended). AT-Hauptplatinen führen nur den Tastaturanschluss nach außen, alle anderen Anschlüsse werden über Steckkarten oder Slotbleche heraus geführt. Zu jeder ATX-Hauptplatine gehört ein "I/O-shield", ein Blech, für das eine entsprechende Aussparung in den ATX-Gehäusen existiert. In dem I/O-shield sind Aussparungen für alle Anschlüsse vorhanden, die die Hauptplatine nach außen führt. Das sind immer PS/2-Tastatur und PS/2-Maus, fast immer 1× USB (zwei Buchsen) und 1× Parallelport, häufig 1× RS232, 1× 100Base-TX-Ethernet und Sound (drei Anschlüsse: line-in, line-out, microphone-in). Bei alten ATX-Hauptplatinen kommt eine weitere RS232-Schnittstelle hinzu, bei neueren ATX-Hauptplatinen ein weiterer USB-Anschluss (zwei weitere Buchsen) und ein 1000Base-T-Ethernet-Anschluss sowie 5.1-Sound (sechs statt drei Anschlüsse). Das micro-ATX-Format ist vom ATX-Format abgeleitet. micro-ATX-Hauptplatinen passen in spezielle Micro-ATX-Gehäuse, aber auch in normale ATX-Gehäuse. Neben den beiden Formaten AT und ATX existieren einige proprietäre Formate. Solange der PC noch mehr oder weniger vollständig vorhanden ist, kann man diese Hauptplatinen weiter nutzen. Bei einem Neuaufbau aus Einzelteilen können solche Hauptplatinen nur dann verwendet werden, wenn ein entsprechendes Gehäuse verfügbar ist.

Hauptplatinen, auf denen sich ein Grafikchip befindet, sollten möglichst nicht verwendet werden. Dieser Grafikchip reicht in den meisten Fällen nicht an die Leistung von Grafikkarten aus der gleichen Zeit heran. Zum einen scheitert dies an einer vernünftigen Kühlungsmöglichkeit. Zum anderen benutzen die meisten dieser Grafikchips vor allem auf neueren Hauptplatinen keinen eigenen Grafikspeicher, wie dies auf einer Grafikkarte üblich ist, sondern "shared memory". Das ist nichts weiter als ein Teil des installierten Arbeitsspeichers, den sich der Grafikchip dann exklusiv reserviert und der somit nicht mehr für andere Anwendungen verfügbar ist. Weitere Komponenten auf der Hauptplatine, die es mit gleicher Funktion auch als Steckkarten gibt, werden mit im Kapitel 12.1.7. behandelt.

Auf den Hauptplatinen befinden sich je nach Modell verschiedene Busse, die dem Datentransfer dienen. In erster Näherung kann die Funktion eines Busses mit der einer Buslinie im öffentlichen Personenverkehr beschrieben werden. Bei genauerer Betrachtung hinkt dieser Vergleich allerdings an einigen Stellen. Nachfolgend werden Busse beschrieben, die nur auf der Hauptplatine integriert sind oder die auch über Steckplätze oder Stiftleisten zugänglich sind. Busse, die ausschließlich dem Anschluss von Peripheriegeräten dienen, werden mit im Kapitel 12.1.7. behandelt:

• Front Side Bus:

  Der Front Side Bus (kurz: FSB) arbeitet mit der externen Taktfrequenz der CPU. Der FSB verbindet die CPU mit der Northbridge, die ihrerseits die Verbindung zum Arbeitsspeicher, zu anderen Bussen und der Southbridge, an der weitere Busse und Systemkomponenten hängen, herstellt. Der FSB ist nicht über Anschlüsse oder Steckplätze zugänglich.

• AGP-Bus:

  Dieser Bus (AGP = Accelerated Graphics Port) kam erstmalig auf 686er-Hauptplatinen zum Einsatz und ist für einen Betrieb mit maximal 66 MHz Taktfrequenz spezifiziert. Der AGP-Bus wird nur von Grafikkarten benutzt und ist in diesem Zusammenhang in Kapitel 12.1.6. erwähnt. Auf Hauptplatinen mit AGP-Bus gibt es einen, sehr selten auch zwei AGP-Steckplätze. Auf Hauptplatinen, auf denen sich ein AGP-Grafikchip befindet, ist normalerweise kein AGP-Steckplatz vorhanden.

• PCI-Bus:

  Dieser 32 Bit breite Bus (PCI-Bus = Peripheral Component Interconnect Bus) kam erstmalig auf den letzten 486er-Hauptplatinen zum Einsatz und ist auch auf aktuellen Hauptplatinen noch zu finden. Der klassische PCI-Bus ist für einen Betrieb mit maximal 33 MHz Taktfrequenz spezifiziert. Auf moderneren Hauptplatinen gibt es auch eine Version, die mit maximal 66 MHz Taktfrequenz betrieben werden kann und auch als PCI-66 bezeichnet wird. Der klassische PCI-Bus wird in diesem Zusammenhang auch als PCI-33 bezeichnet. Selten ist PCI-X, der auch als 64-Bit-PCI bezeichnet wird. Auf Hauptplatinen mit PCI-Bus gibt es bis zu sechs PCI-Steckplätze.

• VL-Bus:

  Dieser 32 Bit breite Bus (VL-Bus = VLB = VESA Local Bus; VESA = Video Electronics Standards Association) ist praktisch die Verlängerung des Datenbusses von 80486er-CPUs auf die Hauptplatine. Er ist daher fast nur auf Hauptplatinen für 80486er-CPUs zu finden. Auf Grund seiner Konzeption arbeitet der VL-Bus grundsätzlich mit der externen Taktfrequenz der CPU, daher treten als mögliche Taktfrequenzen 25 MHz, 33 MHz, 40 MHz und 50 MHz auf, wobei der VL-Bus nicht für einen Betrieb mit 50 MHz spezifiziert ist und in der Regel damit auch nicht funktioniert! Beim Betrieb mit 40 MHz können Probleme auftreten. Diese Probleme lassen sich oft durch Einfügen eines Waitstates beheben. Dieser Waitstate wird auf der Hauptplatine per Steckbrücke aktiviert. Es existieren wenige Hauptplatinen für 80586er-CPUs mit VL-Bus, auf denen der VL-Bus entweder mit einer Taktfrequenz von 33 MHz oder mit der nicht spezifizierten Taktfrequenz von 30 MHz betrieben wird. Wegen der schaltungstechnisch sehr schwierigen Ausführung wurde der VL-Bus dort aber sehr schnell durch den PCI-Bus ersetzt. Auf Hauptplatinen mit VL-Bus gibt es bis zu drei VLB-Steckplätze. Vereinzelt ist der VL-Bus jedoch nur mit auf der Hauptplatine integrierten Komponenten verbunden, Steckplätze sind dann nicht vorhanden.

• ISA-Bus:

  Die Taktfrequenz dieses 16-Bit breiten Busses (ISA-Bus = Industry Standard Architecture Bus) wird durch Teilung der externen Taktfrequenz der CPU durch eine ganze Zahl gewonnen. Daraus ergeben sich Taktfrequenzen von 6,667…11,111 MHz, theoretisch auch mehr oder weniger. Darüber hinaus ist eine Art Notbetrieb mit einer festen Taktfrequenz von 4,77 MHz möglich. Taktfrequenzen deutlich unter 8 MHz gehen zu Lasten der Systemleistung, Taktfrequenzen über 10 MHz können zu Systeminstabilitäten führen. Ein zuverlässiger Betrieb ist üblicherweise nur bis zu einer Taktfrequenz von 8,333 MHz zu erwarten. Die sich daraus ergebenden sinnvollen Teiler sind 3 für 25 MHz externe Taktfrequenz, 4 für 30 MHz und 33 MHz externe Taktfrequenz, 5 für 40 MHz externe Taktfrequenz und 6 für 50 MHz externe Taktfrequenz. Bei Systemen mit PCI-Bus wird an Stelle der externen Taktfrequenz der CPU die Taktfrequenz des PCI-Busses geteilt. Auf Hauptplatinen mit ISA-Bus gibt es bis zu sechs ISA-Steckplätze, wobei VLB-Steckplätze auch als ISA-Steckplätze genutzt werden können.

• XT-Bus:

  Der XT-Bus wird in einem 8-Bit-System mit einer festen Taktfrequenz von 4,77 MHz betrieben. Auf Hauptplatinen mit ISA-Bus können XT-Bus-Steckplätze auch am ISA-Bus hängen und mit dessen Taktfrequenz arbeiten. Auf Hauptplatinen mit ISA-Bus gibt es bis zu zwei XT-Steckplätze, wobei VLB- und ISA-Steckplätze auch als XT-Steckplätze genutzt werden können. Dieser 8-Bit breite Bus sollte bis auf einige Ausnahmen nicht mehr verwendet werden.

• SM-Bus:

  Der SM-Bus, kurz SMB (SMB = System Management Bus) ist ein serieller Bus, der nur zwei Leitungen (Takt- und Datenleitung) benötigt. Über den SM-Bus können Informationen über einzelne Komponenten, Zustände von Komponenten oder des Systems sowie diverse Fehlermeldungen übermittelt werden. Darüber hinaus kann er Steuerungsaufgaben übernehmen und zur Einstellung von Hardwarekomponenten verwendet werden. Die maximale Datentransferrate liegt bei 100 kBit·s^-1. Der SM-Bus ist dem I²C-Bus, der hier nicht behandelt wird, sehr ähnlich, viele Komponenten für den einen oder anderen Bus funktionieren an beiden Bussen. Oft ist der SM-Bus nicht zugänglich, auf einigen Hauptplatinen ist jedoch ein Zugang über eine Stiftleiste möglich.

Weist eine Hauptplatine sichtbare Schäden (durchtrennte Leiterbahnen, verschmorte Bereiche, explodierte oder ausgelaufene Elektrolytkondensatoren) auf, sollte sie ohne Inbetriebnahmeversuch der Entsorgung zugeführt werden, wobei darauf befindliche Kühlkörper und Lüfter (z. B. Northbridge-Kühler) sowie Steckbrücken zuvor entfernt werden sollten. Diese Dinge sind auch in alten PCs wiederverwendbar!

	300 dpi JPG  CMOS-Pufferbatterie: 3,6 V-NiCd-Akku
	300 dpi JPG  CMOS-Pufferbatterie: mit CMOS im Chip
	300 dpi JPG  CMOS-Pufferbatterie: 3,0 V-Li-Batterie CR2032

Auf sehr alten Hauptplatinen befindet sich als CMOS-Pufferbatterie ein 3,6 V-NiCd-Akku. Diesen sollte man umgehend austauschen. Im Elektronikfachhandel gibt es noch Ersatz dafür. Wenn der alte Akku ein wenig geleckt hat, sollte man diese Rückstände mit Küchenpapier und Brennspiritus entfernen. Auf neueren Hauptplatinen befindet sich als CMOS-Pufferbatterie eine 3,0 V-Li-Batterie, wobei sich der Batterietyp CR2032 (eine Art Formfaktor wie auch AAA, AA, usw.; gibt es von mehreren Herstellern) als Quasistandard etabliert hat. In wenigen Fällen hat man Pech, dann sitzt die CMOS-Pufferbatterie zusammen mit dem CMOS und mitunter auch dem BIOS in einem "Chip". Das ist in diesem Fall ein im Verhältnis zu üblichen ICs sehr großer, meist schwarzer Quader, der häufig die Aufschriften "DALLAS" oder "ODIN" trägt. Wenn dann keine Möglichkeit zum Anschluss einer externen CMOS-Pufferbatterie besteht, kann man die Hauptplatine kaum noch gebrauchen, wenn diese interne CMOS-Pufferbatterie ihren Geist aufgegeben hat.

Das BIOS sollte, wenn dies möglich ist, auf die aktuellste Version gebracht werden. Neben Fehlerkorrekturen bietet die aktuellste BIOS-Version oft Unterstützung für schnellere CPUs, die in den vorhandenen Sockel oder Slot passen, deren Verwendung mit der vom Hauptplatinenhersteller installierten BIOS-Version aber nicht möglich ist. Außerdem kann dadurch eine im Kapitel 11. bestehende Begrenzung der maximalen Festplattenkapazität weiter hinaus geschoben werden. Die aktuellste BIOS-Version sollte auch dann verwendet werden, wenn es sich dabei um eine Beta-Version handelt. Ein inoffizielles, also vom Hauptplatinenhersteller nicht freigegebes BIOS eröffnet oft Möglichkeiten, die mit keiner offiziellen BIOS-Version realisierbar sind. Arbeiten das Beta-BIOS oder das inoffizielle BIOS wider Erwarten nicht stabil, muss ein Downgrade auf die aktuellste offizielle stabile Version erfolgen.

Zur korrekten Handhabung der Hauptplatine sollte man sich das Handbuch besorgen. Ist die gedruckte Version nicht mehr verfügbar, bekommt man mitunter eine elektronische Version auf der Internetseite des Herstellers. Bei sehr alten Hauptplatinen wird das aber schwierig bis unmöglich, mit viel Glück findet man etwas auf irgendwelchen anderen Internetseiten. Auf vielen Hauptplatinen sind die wichtigsten Einstellungen auch aufgedruckt, zu deren Entzifferung eine Leselupe sehr hilfreich sein kann. Als letzte Anlaufstelle gilt das frei verfügbare Archiv "Total Hardware 1999".

12.1.3. Arbeitsspeicher

	300 dpi JPG  RAM-Module: 1. DDR-RAM 2. RDRAM 3. SDRAM 4. PS/2 5. SIMM

Das einzige, was in einem PC besser ist als viel Arbeitsspeicher (RAM = Random Access Memory), ist noch mehr RAM. Diese Aussage gilt für CPUs mit 32-Bit-Architektur bis zu 4 GiB RAM, da diese CPUs ohne spezielle Maßnahmen nur 2³² Bit = 4 GiB adressieren können. In den 32-Bit-Adressbereich werden aber auch die Speicheradressen und I/O-Adressen (I/O = Input/Output) von anderen im System befindlichen Hardwarekomponenten eingeblendet, was üblicherweise am oberen Ende des Adressbereichs erfolgt. Daher sind bei einem Speicherausbau von 4 GiB RAM nur ca. 3,5 GiB nutzbar. Der genaue Wert ist von der Hauptplatine und den im System verbauten Steckkarten abhängig. Allerdings können die meisten Hauptplatinen wesentlich weniger RAM verwalten. Auf ia32-Hauptplatinen der letzten Generation ist mitunter eine Bestückung mit 4 GiB RAM möglich.

Auf ia32-Systemen bestehen zwei Möglichkeiten, diese Beschränkung zu umgehen. Mittels PAE (Physical Address Extension) und dem ähnlichen PSE-36 (Page Size Extension) wird der Adressbereich jeweils auf 36 Bit erweitert. Damit können 2³⁶ Bit = 64 GiB adressiert werden. PAE und PSE-36 sind ab den CPUs Intel Pentium II und AMD Athlon verfügbar. Abgesehen von einigen Sever-Hauptplatinen besteht praktisch jedoch keine Möglichkeit, ein ia32-System mit mehr als 4 GiB RAM auszustatten, da die Hauptplatinen zum einen nicht mehr als maximal 4 GiB RAM verwalten können und zum anderen auch gar nicht über ausreichend Steckplätze für eine großzügigere Speicherausstattung verfügen.

Werden Speichermodule mit unterschiedlichen Geschwindigkeiten (Zugriffszeit, maximale Taktfrequenz) in einen PC eingebaut, so sollte das langsamste Modul bzw. sollten die langsamsten Module auf Bank 0 gesteckt werden, da sich alle anderen Module nach deren Geschwindigkeit zu richten haben und das BIOS sich im Zweifelsfall nach dem an logisch erster Position vorgefundenen Modul richtet. Das Mischen von Modulen mit unterschiedlichen Kapazitäten ist bei einigen Systemen mit bestimmten Einschränkungen verbunden, die normalerweise im Hauptplatinenhandbuch dokumentiert sind. Im Zweifelsfall sollte das Modul mit der geringsten Kapazität bzw. sollten die Module mit der geringsten Kapazität auf Bank 0 gesteckt werden und das Modul mit der höchsten Kapazität bzw.die Module mit der höchsten Kapazität auf die letzte Bank. In alten PCs wird man mit folgenden Arten RAM konfrontiert:

12.1.3.1. SIMM

Diese 30-poligen Module (SIMM = Single Inline Memory Module) gibt es mit den Kapazitäten 256 KiB, 1 MiB, 4 MiB und 16 MiB, wobei die 16 MiB-Module extrem selten und daher wahrscheinlich nicht mehr zu bekommen sind. Dei Zugriffszeiten liegen bei 60 ns, 70 ns oder 80 ns. Für die Verwendung von 256 KiB-Modulen gibt es keinen Grund mehr, da 1 MiB-Module in großen Stückzahlen auf dem Gebrauchtmarkt verfügbar sind. 1 MiB-Module sollten aber nur verwendet werden, wenn auf der Hauptplatine 4 MiB-Module nicht funktionieren oder nicht genügend 4 MiB-Module vorhanden sind, um alle Speicherbänke damit zu bestücken. Hat man 16 MiB-Module und ein Hauptplatine, auf der diese funktionieren, werden natürlich zuerst diese benutzt und eventuell noch freie Speicherbänke mit Modulen geringerer Kapazität bestückt. In den alten Systemen, die mit SIMMs bestückt sind, zählt jedes MiB RAM. Module mit 80 ns Zugriffszeit sollten nur im Notfall verwendet werden, Module mit 60 ns Zugriffszeit sind zu bevorzugen. SIMMs mit neun ICs pro Modul sind in der Regel 1M×9 (1 MiB-Module) bzw. 4M×9 (4 MiB-Module) organisiert, SIMMs mit drei oder acht ICs pro Modul 1M×8 (1 MiB-Module) bzw. 4M×8 (4 MiB-Module). SIMMs müssen immer mit vier baugleichen Modulen auf den Steckplätzen 0, 1, 2 und 3 sowie falls vorhanden 4, 5, 6 und 7 sowie falls vorhanden 8, 9, 10 und 11 sowie falls vorhanden 12. 13, 14 und 15 eingesetzt werden. SIMMs gibt es mit vergoldeten oder verzinnten Kontakten, bei Letzteren ist verstärkt mit vergammelten Kontakten zu rechnen, was eine Reinigung derselben erforderlich macht. Ein SIMM-shuttle dient dazu, SIMMS in den nachfolgend beschriebenen PS/2-Steckplätzen zu nutzen. Ein SIMM-shuttle wird wie ein PS/2-FPM-Modul behandelt. Ein SIMM-shuttle mit acht Steckplätzen kann mit zwei mal vier SIMMs unterschiedlicher Kapazität bestückt werden, womit z. B. ein "PS/2-FPM-Modul" mit einer Kapazität von 20 MiB (4 × 1 MiB + 4 × 4 MiB) aufgebaut werden kann, was aber nicht von allen Hauptplatinen richtig erkannt wird. Die Zugriffszeit auf ein SIMM-shuttle verlängert sich durch die längeren Leiterbahnen im Vergleich zu einem PS/2-FPM-Modul um einige Nanosekunden, Schätzungen gehen von bis zu 5 ns aus. Die Bauhöhe des eingesteckten SIMM-shuttes kann Probleme bereiten. Insbesondere ist darauf zu achten, dass keine Kurzschlüsse z. B. mit metallischen Gehäuseteilen auftreten! Zur Reduktion dieser Gefahr wird die Rückseite des SIMM-shuttles mit Isolierband abgeklebt.

300 dpi JPG  SIMMs

300 dpi JPG  SIMMs auf Hauptplatine

300 dpi JPG  zwei SIMM-shuttles

12.1.3.2. PS/2 (FPM-RAM & EDO-RAM)

Von diesen 72-poligen Modulen, auch PS/2 SIMM genannt, gibt es zwei Arten, die intern unterschiedlich organisiert sind, optisch aber nicht unterschieden werden können. Die älteren Module werden als FPM-RAM (FPM = Fast Page Mode) bezeichnet, die neueren Module als EDO-RAM (EDO = Extended Data Output). PS/2-Module gibt es mit den Kapazitäten 4 MiB, 8 MiB, 16 MiB, 32 MiB, 64 MiB und 128 MiB, wobei die nur als EDO-RAM verfügbaren 64 MiB- und 128 MiB-Module selten sind und zudem auf vielen Hauptplatinen nicht funktionieren, da sie intern anders als die Module mit geringerer Kapazität organisiert sind. Dei Zugriffszeiten liegen bei 60 ns oder 70 ns. PS/2-Module gibt es intern mit den Organisationen einseitig (single-sided) und zweiseitig (double-sided). Häufig, aber leider nicht immer, sind Module, die nur einseitig mit ICs bestückt sind, einseitig organisiert und solche, die auf beiden Seiten mit ICs bestückt sind, zweiseitig. Auf einigen Hauptplatinen müssen ein oder mehrere Steckbrücken je nach Bestückung mit einseitig oder zweiseitig organisierten PS/2-Modulen gesetzt werden. Für die Verwendung von 4 MiB- und 8 MiB-Modulen gibt es keinen Grund mehr, da 16 MiB-Module in großen Stückzahlen auf dem Gebrauchtmarkt verfügbar sind. 16 MiB-Module sollten aber nur verwendet werden, wenn auf dem Hauptplatine 32 MiB-Module nicht funktionieren oder nicht genügend 32 MiB-Module vorhanden sind, um alle Speicherbänke damit zu bestücken. Module mit 60 ns Zugriffszeit sind zu bevorzugen. Abgesehen von 486er-Systemen und vereinzelten 586er-Systemen müssen PS/2-Module immer paarweise, also zwei baugleiche Module auf den Steckplätzen 0 und 1 sowie 2 und 3 und falls vorhanden 4 und 5, eingesetzt werden. Aus diesem Grund sind die oben beschriebenen SIMM-shuttles praktisch nur auf 486er-Systemen einsetzbar. PS/2-Module gibt es mit vergoldeten oder verzinnten Kontakten, bei Letzteren ist verstärkt mit vergammelten Kontakten zu rechnen, was eine Reinigung derselben erforderlich macht. Ein PS/2-Adapter "2× PS/2-FPM einseitig auf 1× PS/2-FPM zweiseitig" dient dazu zwei einseitig organisierte PS/2-FPM-Module mit gleichen Kapazitäten und gleichen Zugriffszeiten zu einem "PS/2-FPM-Modul" mit doppelter Kapazität zu verbinden. Ein praktischer Anwendungsfall besteht darin, aus zwei einseitig organisierten PS/2-FPM-Modulen mit Kapazitäten von je 16 MiB ein "PS/2-FPM-Modul" mit einer Kapazität von 32 MiB herzustellen. Die Zugriffszeit auf einen PS/2-Adapter verlängert sich durch die längeren Leiterbahnen im Vergleich zu einem PS/2-FPM-Modul um einige Nanosekunden, Schätzungen gehen von bis zu 5 ns aus. Aus diesem Grund ist die Verwendung auf 486er-Systeme beschränkt und damit scheidet auch die Verwendung von EDO-RAM im PS/2-Adapter aus. Die Bauhöhe des eingesteckten PS/2-Adapters kann Probleme bereiten. Insbesondere ist darauf zu achten, dass keine Kurzschlüsse z. B. mit metallischen Gehäuseteilen auftreten! Zur Reduktion dieser Gefahr wird die nicht eingesteckte Kontaktleiste des PS/2-Adapters mit Isolierband abgeklebt.

300 dpi JPG  PS/2-RAM-Module

300 dpi JPG  PS/2-FPM-Module auf 486er-Hauptplatine

300 dpi JPG  unten: PS/2-Adapter 2× PS/2-FPM einseitig auf 1× PS/2-FPM zweiseitig oben: zwei einseitig organisierte PS/2-FPM-Module

300 dpi JPG  bestückter PS/2-Adapter und PS/2-FPM-Modul auf 486er-Hauptpatine

12.1.3.3. SDRAM

Diese 168-poligen Module (SDRAM = Synchronous Dynamic Random Access Memory) gibt es mit den Kapazitäten 16 MiB, 32 MiB, 64 MiB, 128 MiB, 256 MiB, 512 MiB und 1 GiB. Dei Zugriffszeiten (in Klammern die jeweils maximal zulässige Taktfrequenz) liegen bei 12 ns (f_clk = 66 MHz), 10 ns (f_clk = 83 MHz), 8 ns (f_clk = 100 MHz), 7,5 ns (f_clk = 133 MHz) oder 7 ns (f_clk = 143 MHz). Module mit 12 ns und 10 ns Zugriffszeit werden auch als PC-66, Module mit 8 ns Zugriffszeit als PC-100 und Module 7,5 ns und 7 ns Zugriffszeit als PC-133 bezeichnet. Auf den ICs von Modulen mit 7,5 ns steht oft an Stelle der korrekten Kennzeichnung "-7.5" die irreführende Angabe "-75". Für die Verwendung von Modulen mit einer Kapazität von weniger als 128 MiB sowie PC-66-Modulen gibt es keinen Grund mehr, da PC-100- und PC-133-Module mit einer Kapazität von 128 MiB in großen Stückzahlen auf dem Gebrauchtmarkt verfügbar sind und diese auf nahezu allen Hauptplatinen funktionieren. SDRAMs gibt es intern mit den Organisationen einseitig (single-sided) und zweiseitig (double-sided). Häufig, aber leider nicht immer, sind Module, die nur einseitig mit ICs bestückt sind, einseitig organisiert und solche, die auf beiden Seiten mit ICs bestückt sind, zweiseitig. Auf älteren mit SDRAMs zu bestückenden Hauptplatinen funktionieren die 512 MiB- und 1 GiB-Module gar nicht und die 256 MiB-Module nur in der zweiseitig organisierten Variante. Ein weiterer Parameter der SDRAMs ist die "Column Address Strobe Latency" (CL), wobei Module mit CL2 geringfügig schneller arbeiten als solche mit CL3. CL3-Module können oft mit niedrigerer als der vorgesehenen Taktfrequenz auch mit CL2 betrieben werden, beispielsweise PC-133 CL3 bei f_clk = 100 MHz mit CL2. SDRAM-Module können in beliebigen Kombinationen eingesetzt werden. Verzinnte Kontakte sind bei diesen und den nachfolgend erwähnten RAMs unüblich.

300 dpi JPG  SDRAM-Module

300 dpi JPG  SDRAM-Module auf 686er-Hauptplatine

12.1.3.4. RDRAM

Diese eher seltenen 184-poligen Module (RDRAM = Rambus Dynamic Random Access Memory) gibt es mit den Kapazitäten 32 MiB, 64 MiB, 128 MiB, 256 MiB und 512 MiB. An Stelle der Zugriffszeit wird die maximal zulässige modulinterne Frequenz, die wegen der Nutzung beider Flanken jedes Taktsignals der doppelten maximal zulässigen Taktfrequenz entspricht, angegeben und zwar ohne Einheit MB·s^-1, dafür aber mit einem vorangestellten "PC-". RDRAMs gibt es als PC-600 (f_clk = 300 MHz), PC-700 (f_clk = 350 MHz), PC-800 (f_clk = 400 MHz), PC-1066 (f_clk = 533 MHz) und PC-1200 (f_clk = 600 MHz). RDRAMs werden im normalen Betrieb sehr heiß (Oberflächentemperaturen > +60 °C) und sind daher mit entsprechenden Warnhinweisen auf den Modulen versehen. Da sich die hohen Temperaturen negativ auf Lebensdauer und Systemstabilität auswirken, ist für einen ausreichenden Luftstrom zwischen den einzelnen Modulen zu sorgen. Dazu ist der Einbau eines zusätzlichen Lüfters sinnvoll, was allerdings etwas Bastelarbeit erfordert, da ein solcher Zusatzlüfter von den Hauptplatinen- und Gehäuseherstellern nicht vorgesehen wurde. Mittlerweile sind RAM-Lüfter für moderne PCs, die mit DDR2- oder DDR3-RAM (siehe unten, Kapitel 12.1.3.5.) ausgestattet sind, verfügbar. Da RDRAM-Module die gleichen äußeren Abmessungen wie DDR2- und DDR3-RAM-Module haben, sollten diese Lüfter auch auf RDRAM-Module passen. Bei Systeminstabilitäten kann es helfen, die Taktfrequenz für die RDRAMs um eine Stufe zu reduzieren. Der Leistungsverlust hält sich dabei noch in vertretbaren Grenzen. RDRAMs werden auf dem Gebrauchtmarkt nach wie vor recht hochpreisig gehandelt, was mit der geringen Verbreitung dieser Speichermodule zu tun hat. Daher wird man bei Systemen mit RDRAM-Bestückung eher als bei anderen Systemen hinsichtlich des Speicherausbaus Kompromisse eingehen müssen. RDRAM-Module müssen immer paarweise, also zwei baugleiche Module auf den Steckplätzen 0 und 1 sowie 2 und 3, eingesetzt werden. Nicht benutzte RDRAM-Steckplätze müssen zudem jeweils mit einem Terminator, dem sogenannten CRIMM (Continuity Rambus In-Line Memory Module) bestückt werden. Zum Lieferumfang von Hauptplatinen mit RDRAM-Steckplätzen gehören normalerweise zwei dieser Terminatoren.

300 dpi JPG  RDRAM-Modul

300 dpi JPG  RDRAM-Module auf 786er-Hauptplatine, aktiv gekühlt

12.1.3.5. DDR-RAM

Diese 184-poligen Module (DDR-RAM, vollständig: DDR-SDRAM = Double Data Rate Synchronous Dynamic Random Access Memory), die zur Unterscheidung vom moderneren DDR2- und DDR3-RAM mittlerweile auch DDR1-RAM genannt werden, gibt es mit den Kapazitäten 256 MiB, 512 MiB, 1 GiB, und selten auch 2 GiB. An Stelle der Zugriffszeit wird die maximal zulässige modulinterne Frequenz, die wegen der Nutzung beider Flanken jedes Taktsignals der doppelten maximal zulässigen Taktfrequenz entspricht, angegeben. Alternativ wird (hier in Klammern) auch die maximale Datentransferrate ohne Einheit MB·s^-1, dafür wie bei den Frequenzen mit einem vorangestellten "PC-", angegeben. DDR-RAMs gibt es als PC-200 (PC-1600; f_clk = 100 MHz), PC-266 (PC-2100; f_clk = 133 MHz), PC-333 (PC-2700; f_clk = 166 MHz), und PC-400 (PC-3200; f_clk = 200 MHz). DDR-RAMs können im normalen Betrieb warm werden, auch wenn sie nicht die Temperaturen von RDRAMs erreichen. Da sich die hohen Temperaturen negativ auf Lebensdauer und Systemstabilität auswirken, ist für einen ausreichenden Luftstrom zwischen den einzelnen Modulen zu sorgen. Dazu kann der Einbau eines zusätzlichen Lüfters sinnvoll sein, was allerdings etwas Bastelarbeit erfordert, da ein solcher Zusatzlüfter von den Hauptplatinen- und Gehäuseherstellern nicht vorgesehen wurde. Mittlerweile sind RAM-Lüfter für moderne PCs, die mit DDR2- oder DDR3-RAM ausgestattet sind, verfügbar. Da DDR1-RAM-Module die gleichen äußeren Abmessungen wie DDR2- und DDR3-RAM-Module haben, sollten diese Lüfter auch auf DDR1-RAM-Module passen. Diese RAM-Lüfter sind allerdings für Hauptplatinen mit vier Steckplätzen für RAM-Module ausgelegt. Sind nur drei oder gar zwei Steckplätze vorhanden, können Platz- und Befestigungsprobleme auftreten. Die Notwendigkeit eines Zusatzlüfters hängt sehr vom gesamten Kühlungskonzept in der Art ausgestatteten PCs ab. PCs in dieser Leistungsklasse sollten mit mindestens 2 GiB RAM ausgestattet sein, daher sollten 256 MiB-Module und bei Systemen mit nur zwei Steckplätzen für DDR-RAMs auch 512 MiB-Module nicht verwendet werden. Ebenso gibt es keinen Grund mehr für die Verwendung von PC-200-Modulen. 512 MiB-PC-266-Module sowie 1 GiB-PC-333-Module sind in großer Stückzahl auf dem Gebrauchtmarkt verfügbar und werden vereinzelt sogar noch als "Neuware" angeboten, wobei diese Module durchaus schon mehrere Jahre "abgelagert" sein können. Ein weiterer Parameter der DDR-RAMs ist die "Column Address Strobe Latency" (CL), wobei Module mit CL2 geringfügig schneller arbeiten als solche mit CL2.5. CL2.5-Module können oft mit niedrigerer als der vorgesehenen Taktfrequenz auch mit CL2 betrieben werden, beispielsweise PC-333 CL2.5 bei f_clk = 133 MHz mit CL2. DDR-RAM-Module können in beliebigen Kombinationen eingesetzt werden. Systeme, die mit DDR-RAM bestückt sind, stellen in diesem Kontext die Obergrenze eines "alten PCs" dar, weshalb modernere Speichertypen hier nicht behandelt werden.

300 dpi JPG  DDR-RAM-Modul

12.1.3.6. Cache-RAM

Dieser Speicher befindet sich auf der Hauptplatine oder ist in die CPU integriert und wird häufig nicht zum Arbeitsspeicher gerechnet. Cache-RAM ist im Vergleich zum eigentlichen Arbeitsspeicher sehr schnell. Die Aufgabe des Cache-RAM ist, die Zugriffsgeschwindigkeit der CPU auf den Arbeitsspeicher zu erhöhen. Zwingend erforderlich ist Cache-RAM für den Betrieb des PCs nicht, jedoch sinkt die Systemleistung ohne Cache-RAM drastisch. Das vom CPU-Kern ausgehend erste erreichbare Cache-RAM wird als L1-Cache (L = Level) bezeichnet und befindet fast immer innnerhalb der CPU. Das Cache-RAM auf der Hauptplatine wird daher meist als L2-Cache benutzt. Neuere CPUs beinhalten jedoch neben L1-Cache auch L2-Cache. Das Cache-RAM auf der Hauptplatine, sofern vorhanden, wird dann als L3-Cache benutzt.

Die Speicher-ICs des Cache-RAM auf der Hauptplatine sind entweder aufgelötet oder bei sehr alten PCs in IC-Sockel gesteckt. Auch Mischformen kommen vor. Selten sind Steckkarten, auf denen sich das Cache-RAM befindet. Eine Vergrößerung der Speicherkapazität des Cache-RAMs ist bei Hauptplatinen, die für das Cache-RAM weder IC-Sockel noch einen Steckplatz für eine entsprechende Steckkarte bieten, nicht möglich. Ansonsten ist die Vergrößerung zwar möglich, aber recht problematisch, da die passenden ICs oder Steckkarten nur schwer erhältlich sind.

300 dpi JPG  L2-Cache-RAM auf 486er-Hauptplatine (die neun ICs in den Sockeln)

300 dpi JPG  L2-Cache-RAM auf 586er-Hauptplatine

12.1.4. Netzteil

Eines gleich vorweg: Weisen das Netzteil oder daran befindliche Kabel sichtbare Schäden auf, ist das Netzteil verrust oder verbreitet es Elektroschmorgeruch, so ist das Netzteil nicht in Betrieb zu nehmen und direkt der Entsorgung zuzuführen!

Das Netzteil muss alle im PC enthaltenen Komponenten sowie externe Komponenten ohne eigene Stromversorgung dauerhaft unter Volllastbetrieb mit Strom versorgen können. Dies gilt insbesondere auch für das Einschalten des PCs, wobei erhöhte Einschaltströme fließen. Hierfür ist nicht nur die gesamte sekundärseitig (PC-seitig) verfügbare Maximalleistung ausschlaggebend, sondern auch die Maximalleistungen der einzelnen Versorgungsspannungen +12 V, +5 V, +3,3 V (nur ATX), –5 V und –12 V, wobei –5 V und –12 V fast immer unkritisch sind. Unterdimensionierte Netzteile führen zu instabilen Systemen mit sehr diffusem Fehlverhalten!

	300 dpi JPG  AT-Netzteil
	300 dpi JPG  ATX-Netzteil

Zu den Hauptplatinen passend gibt es AT- und ATX-Netzteile. Ein AT-Netzteil kann nur an eine AT-Hauptplatine angeschlossen werden, ein ATX-Netzteil ist für ATX-Hauptplatinen vorgesehen. Mit Bastelarbeit, zu der das Netzteil nicht geöffnet werden muss, kann ein ATX-Netzteil auch an eine AT-Hauptplatine angeschlossen werden. Praktisch wird dazu ein Kabeladapter von ATX-Netzteil auf AT-Hauptplatine hergestellt, wodurch am ATX-Netzteil selbt keinerlei Eingriffe notwendig werden. Diese Maßnahme kann notwendig werden, wenn für eine AT-Hauptplatine kein AT-Netzteil mehr verfügbar ist. AT-Netzteile sind kaum noch im Handel erhältlich. Beide Netzteilarten haben die gleichen Außenmaße und die Gewindelöcher für die Befestigungsschrauben befinden sich an den gleichen Stellen. Fest mit dem AT-Netzteil verbunden ist ein Netzstromkabel, an dem sich der Netzschalter in der Gehäusefront befindet. Beim Ausbau eines AT-Netzteils muss daher auch dieser Schalter samt Kabel mit ausgebaut werden. ATX-Netzteile haben normalerweise einen Netzschalter an der nach dem Einbau zugänglichen Außenseite. Fehlt dieser, sollte der PC unbedingt an eine schaltbare Steckdosenleiste angschlossen werden, da der PC sonst nur durch Ziehen des Steckers vom Stromnetz getrennt werden kann. Auf einigen AT-Hauptplatinen der letzten Generation ist neben dem AT-Netzteilanschluss auch ein ATX-Netzteilanschluss vorhanden. Dann sollte auch ein ATX-Netzteil angeschlossen werden. Im AT-Gehäuse fehlt jedoch ein Schalter, um eine AT-Hauptplatine mit angeschlossenem ATX-Netzteil zu starten. An Stelle des ausgebauten Schalters des AT-Netzteils kann jedoch ein baugleicher "Schalter", der als Taster (2× Momentkontakt ein) ausgeführt ist, eingebaut werden. Solche Taster sind im Elektronikfachhandel erhältlich. Einer der beiden Kontaktsätze wird mit den beiden Pins "ATX power switch" (kurz: ATX_PWR_SW, ATX_PWR_ON, PWR_SW, PWR_ON, PWR) auf der Hauptplatine verbunden, was ein wenig Bastelarbeit erfordert. Die Verwendung der Reset-Taste oder einer vorhandenen Turbo-Taste für diesen Zweck wird nicht empfohlen, da es zu Verwechselungen kommen kann! Wurde eine alte AT-Hauptplatine mittels Kabeladapter mit einem ATX-Netzteil verbunden, so gehört der Anschluss für den Taster mit zum Kabeladapter. Außerdem existieren einige proprietäre Netzteile. So finden sich in einigen Compaq-Desktop-PCs Netzteile, die scheinbar weder AT- noch ATX-Netzteile sind. Tatsächlich handelt es sich dabei intern um ein ATX-Netzteil, das lediglich einen anderen Kabelbaum mit proprietärem Stecker zur Hauptplatine führt. Mit einem selbstgebauten Kabeladapter kann dieser Netzteiltyp im Schadensfall jedoch durch ein herkömmliches ATX-Netzteil ersetzt werden, welches auch ohne Gewaltanwendung physikalisch in das Gehäuse passt und darin befestigt werden kann. Wird ein defektes oder zu leistungsschwaches ATX-Netzteil durch ein neues ATX-Netzteil ersetzt, sollten nur ATX-Netzteile mit 12 cm- oder 14 cm-Lüftern (an der Unterseite des Netzteils) beschafft werden, da diese geräuschärmer als Netzteile mit kleineren Lüftern (8 cm-Lüfter an der Netzteilrückseite) arbeiten. Beim Ersatz eines AT-Netzteils durch ein solches ATX-Netzteil ist jedoch Vorsicht geboten! In einigen AT-Gehäusen kann das Netzteil nur "verkehrt herum" eingebaut werden, so dass der Lüfter samt Lufteinlass dann nicht wie vorgesehen unten sondern oben liegt. Dadurch besteht die Gefahr, dass kleine Teile (Schrauben, Muttern, …) in das Netzteil fallen und dieses zerstören. Außerdem wird, wenn sich das Netzteil dicht unter der Gehäusedecke befindet, der Luftstrom behindert und der Lüfter bringt nicht mehr die volle und unter Umständen sogar nicht mehr die minimal notwendige Kühlleistung! In solchen Fällen bleibt nur der Einbau eines ATX-Netzteils mit Lüfter in der Gehäuserückwand. Computernetzteile sind nicht für den Betrieb im Leerlauf vorgesehen! Zum Test eines Netzteils muss daher immer eine Last angeschlossen werden, sonst kann das Netzteil zerstört werden! Wird ein ATX-Netzteil mittels Kabeladapter an eine AT-Hauptplatine angeschlossen, sollte die dabei nicht benötige Spannung +3,3 V sicherheitshalber mit einer Last versehen werden. Dazu eignet sich ein 3,3 Ω-Widerstand. Bei diesem Wert wird im Widerstand eine Leistung von 3,3 W umgesetzt. Der Widerstand muss eine höhere Dauerverlustleistung vertragen! Ein für 10 W oder besser 20 W ausgelegtes Modell sollte es schon sein. Der Widerstand wird zur besseren und kontrollierten Wärmeabfuhr in senkrechter Lage mit dem Gehäuse verschraubt.

Neben einer Unterdimensionierung ist auch eine starke Überdimensionierung des Netzteils zu vermeiden, da das Netzteil dann nicht optimal arbeitet und im ungünstigsten Fall sogar die Arbeit verweigert. AT-Netzteile gibt es mit den Nennleistungen 200 W, 220 W und seltener 250 W, was in den meisten Fällen ausreichend ist. ATX-Netzteile gibt es mit Nennleistungen von 145 W bis 1 kW. Für alte PCs ist eine Nennleistung von 300…350 W in der Regel ausreichend. Nur wenn in den PC mehrere Festplatten, sehr viel Arbeitspeicher, viele Steckkarten oder eine leistungsstarke Grafikkarte eingebaut werden, kann ein Netzteil mit einer höheren Nennleistung erforderlich werden. Beim Ersatz eines AT-Netzteils durch ein ATX-Netzteil ist darauf zu achten, dass die Versorgungsspannungen +12 V, +5 V, –5 V und –12 V mindestens die gleichen maximalen Ströme liefern können wie die des zu ersetzenden AT-Netzteils.

12.1.5. Gehäuse

Es gibt AT- und ATX-Gehäuse, die zueinander inkompatibel sind. Eine AT-Hauptplatine passt daher nur in ein AT-Gehäuse, eine ATX-Hauptplatine nur in ein ATX-Gehäuse. Daneben existieren proprietäre Gehäuse, in die nur die entsprechenden proprietären Hauptplatinen passen. Auf diese Gehäuse wird hier nicht eingegangen. Sowohl AT- als auch ATX-Gehäuse gibt es in den Bauformen Desktop (Hauptplatine liegt über dem Gehäuseboden) und Tower (Hauptplatine steht senkrecht im Gehäuse). Die Tower gibt es in den Größen Mini, Midi und Big. PCs, die viel Abwärme produzieren, sollten in Midi- oder Bigtower eingebaut werden, da hier die Wärmeabfuhr einfacher zu bewerkstelligen ist. Ansonsten richtet sich die Gehäusegröße danach, wie viele Laufwerke in den PC eingebaut werden sollen. Bei der Aufstellung des PCs ist daraus zu achten, dass Gehäusevorder- und -rückseite frei sind, damit die Belüftung nicht behindert wird. Außerdem sollte der PC nicht in unmittelbarer Nähe zu externen Wärmequellen (Heizkörper, Ofen, Orte mit direkter Sonneneinstrahlung) aufgestellt werden. Übliche PC-Gehäuse bieten zudem kaum Schutz gegen das Eindringen von Flüssigkeiten und gar keinen Schutz gegen das Eindringen von Staub, Wasserdampf und anderen Gasen. Daher haben PCs in Standardgehäusen nichts in Küche und Badezimmer verloren. Muss der PC in feuchter oder sehr schmutziger Umgebung aufgestellt werden, bleibt nur der Einbau in ein entsprechend teures Industrie-PC-Gehäuse mit für den konkreten Anwendungfall ausreichender Schutzart gegen das Eindringen von Fremdkörpern, Flüssigkeiten und Gasen. Ein besonderes Ärgernis sind Micro-ATX-Gehäuse, die mitunter auf den ersten Blick nicht als solche zu erkennen sind. In diese Gehäuse passen keine normalen ATX-Hauptplatinen, sondern nur Micro-ATX-Hauptplatinen, die ihrerseits aber auch in normale ATX-Gehäuse passen.

12.1.6. Grafikkarte

Bis auf wenige Ausnahmen (Server, Router) hat der Grafikkarte eine wesentliche Bedeutung für die Gesamtleistung des Systems. Wird bei längerem Betrieb der Grafikchip auf der Grafikkarte mehr als gut handwarm, so sollte er gekühlt werden. Ist werkseitig keine Kühlung vorhanden, reicht ein Kühlkörper (passender PGA-Kühlkörper oder auch z. B. ein Northbridge-Kühlkörper) aus. Der Kühlkörper wird mit Wärmeleitklebefolie (reversibel) oder Wärmeleitkleber (in der Regel irreversibel) auf dem Grafikchip befestigt. Außerdem muss der Kühlkörper gegen Herunterfallen gesichert werden! Ist dazu werkmäßig keine Möglichkeit vorgesehen, was der Regelfall ist, wird die im Kapitel 8. beschriebene Methode angewendet. Wird der Kühlkörper auf dem Grafikchip immer noch mehr als gut handwarm, ist zusätzlich ein Lüfter erforderlich. Besonders einige lüfterlose AGP-Grafikkarten werden bereits im Normalbetrieb unangenehm heiß. Als Lüfter werden 12V-DC-Axialventilatoren eingesetzt, die Bauform richtet sich nach dem verfügbaren Platz, wobei die kleinste handelsübliche Bauform (12-DC-Axialventilator 25×25×10 mm) von der Kühlleistung her in der Regel ausreicht. Der Lüfter wird stets so montiert, dass er auf den Kühlkörper bläst. Für die Befestigung des Lüfters ist Bastelarbeit erforderlich, in den Kühlkörper eingedrehte Schrauben reichen nicht aus, da dann der Lüfter mitsamt den Schrauben herunter fallen kann. Durch die verbesserte Kühlung wird die Lebensdauer der Grafikkarte verlängert und die Systemstabilität verbessert. Grafikkarten gibt es für alle gängigen Bussysteme (XT, ISA, VL, PCI, AGP). Generell sollte eine Grafikkarte für den schnellsten auf der Hauptplatine verfügbaren Bus eingesetzt werden, wobei gilt: [schnell → langsam] AGP → PCI → VL → ISA → XT. Außerdem sollten Grafikkarten mit möglichst viel Grafikspeicher eingesetzt werden. Dieser Punkt wird bei mehr als 32 MiB Grafikspeicher weniger kritisch. Viele Grafikchips werden auf den verschiedenen Grafikkarten mit je zwei Speicherkonfigurationen pro Grafikchiptyp verbaut, wobei sich die Kapazitäten dieser beiden Speicherkonfigurationen in der Regel um den Faktor 2 unterscheiden. Grafikkarten benötigen einen oder mehrere I/O-Adressbereiche (I/O = Input/Output), einen oder mehrere Speicherbereiche und meist einen IRQ (Interrupt ReQuest). Das Thema "Grafikkarte und IRQ" wird im Kapitel 7. erläutert. Hier werden nur Grafikkarten behandelt, die mindestens VGA unterstützen und über die entsprechende 15-polige (3×5-pol.) SUB-D-Buchse für den Anschluss des Monitors verfügen. Nachfolgend werden Grafikkarten für die verschiedenen Bussysteme erläutert:

	300 dpi JPG  Grafikkarten: 1. Legacy-ISA 2. VLB 3. PCI 4. AGP 2×

• XT-Bus:

  Für die Verwendung solcher Grafikkarten gibt es bereits in Systemen mit ISA-Bus keinen Grund mehr, weshalb diese hier nicht weiter behandelt werden.

• ISA-Bus:

  Grafikkarten für den ISA-Bus (kurz: ISA-Grafikkarten) gibt es mit 512 KiB und 1 MiB Grafikspeicher, ISA-Grafikkarten mit mehr Grafikspeicher sind extrem selten. Möglichst sollten nur ISA-Grafikkarten mit 1 MiB (oder mehr) Grafikspeicher verwendet werden. Neben VGA-ISA-Grafikkarten gibt es auch solche, die nur monochrom ("Herkules") oder EGA unterstützen. Solche Grafikkarten sollten nicht verwendet werden.

• VL-Bus:

  Grafikkarten für den VL-Bus (kurz: VLB-Grafikkarten) gibt es mit 1 MiB und 2 MiB Grafikspeicher, bisweilen auch mehr, wobei VLB-Grafikkarten mit mehr als 1 MiB Grafikspeicher selten sind.

• PCI-Bus:

  Grafikkarten für den PCI-Bus (kurz: PCI-Grafikkarten) gibt es mit 1 MiB, 2 MiB, 4 MiB, 8 MiB und 16 MiB Grafikspeicher, bisweilen auch mehr, wobei PCI-Grafikkarten mit mehr als 8 MiB Grafikspeicher selten sind und zudem nach wie vor hochpreisig gehandelt werden. PCI-Grafikkarten mit weniger als 4 MiB Grafikspeicher sollten nicht verwendet werden, auch wenn gerade die Modelle mit 2 MiB sehr verbreitet sind. Bei PCI-Grafikkarten, insbesondere Modellen mit ≥ 4 MiB Grafikspeicher, ist mit thermischen Problemen unter Volllastbetrieb zu rechnen. Daher ist die Montage eines Kühlkörpers und ggf. eines Lüfters einzuplanen. Ein weiterer Parameter bei PCI-Grafikkarten ist die VESA BIOS Extension (VBE). Es gibt VBE 1.2 und VBE 2.0, wobei Modelle, die nur VBE 1.2 unterstützen, möglichst nicht verwendet werden sollten. VBE 2.0 ermöglicht unter Linux die Nutzung einer wesentlich augenschonenderen Framebuffer-Console an Stelle der einfachen Text-Console. PCI-Grafikkarten unterstützen generell VGA.

• AGP-Bus:

  Grafikkarten für den AGP-Bus (kurz: AGP-Grafikkarten) gibt es mit 4 MiB, 8 MiB, 16 MiB, 32 MiB, 64 MiB, 128 MiB, 256 MiB und 512 MiB Grafikspeicher, die aber zueinander mitunter inkompatibel sind. AGP gibt es nämlich in vier Versionen, AGP 1×, AGP 2×, AGP 4× und AGP 8×, wobei der Multiplikator für den maximalen Datendurchsatz bezogen auf AGP 1× steht. Der tatsächliche maximale Datendurchsatz richtet sich nach dem langsameren Teilnehmer (Grafikkarte oder Bus). AGP 1× und AGP 2× werden mit 3,3 V betrieben, AGP 4× mit 1,5 V und AGP 8× mit 0,8 V. AGP 1× und AGP 2× sind miteinander kompatibel, eine AGP 1×-Grafikkarte (selten, möglichst nicht zu verwenden) arbeitet dann eben nur mit AGP 1× in einem AGP 2×-Steckplatz, wobei dies im BIOS des PCs eingestellt werden sollte. Die meisten entsprechenden Hauptplatinen unterstützen ohnehin meist AGP 1× und AGP 2×. AGP 4× ist zu AGP 1× und AGP 2× inkompatibel, es gibt jedoch AGP 4×-Grafikkarten, die abwärtskompatibel sind, also sowohl mit 3,3 V als auch 1,5 V betrieben werden können. Der Betrieb einer solchen AGP 4×/2×/1×-Grafikkarte auf einer Hauptplatine, die nur maximal AGP 2× unterstützt, bringt nominell zunächst keinen Geschwindigkeitsvorteil. Tatsächlich ist aber mit einem nicht unerheblichen Leistungsgewinn zu rechnen, da die Grafikchips auf solchen Grafikkarten leistungsfähiger sind als die auf älteren AGP 2×-Grafikkarten und zudem meist mehr Grafikspeicher vorhanden ist. AGP 8× ist zu AGP 1×, AGP 2× und AGP 4× inkompatibel, es gibt jedoch AGP 8×-Grafikkarten, die abwärtskompatibel zu AGP 4× sind, also sowohl mit 1,5 V als auch 0,8 V betrieben werden können. Der Betrieb einer solchen AGP 8×/4×-Grafikkarte auf einer Hauptplatine, die nur maximal AGP 4× unterstützt, bringt nominell zunächst keinen Geschwindigkeitsvorteil. Tatsächlich ist aber mit einem nicht unerheblichen Leistungsgewinn zu rechnen, da die Grafikchips auf solchen Grafikkarten leistungsfähiger sind als die auf älteren AGP 4×-Grafikkarten und zudem meist mehr Grafikspeicher vorhanden ist. AGP-Grafikkarten besitzen in der Kontaktleiste an unterschiedlichen Stellen Aussparungen, die sicherstellen sollen, dass nur kompatible Grafikkarten in den AGP-Steckplatz gesteckt werden können. Gewaltanwendung ist hier definitiv fehl am Platz! Bei einigen minderwertigen Grafikkarten sind jedoch alle Aussparungen vorhanden, bei einigen minderwertigen Hauptplatinen fehlen die Gegenstücke zu den Aussparungen im AGP-Steckplatz. Dann ist große Vorsicht geboten! Eine AGP8×-Grafikkarte wird in einem AGP 2×-Steckplatz nicht funktionieren und eine AGP2×-Grafikkarte auch nicht in einem AGP 8×-Steckplatz. Unter Umständen können beim Einschalten des PCs sogar die Grafikkarte oder die Hauptplatine zerstört werden. Ein besonderes Ärgernis auf den meisten Hauptplatinen mit AGP-Steckplatz besteht darin, dass dessen "Interrupt line" fest mit der eines PCI-Steckplatzes verdrahtet ist, der AGP-Steckplatz und der betroffene PCI-Steckplatz also den selben IRQ belegen. Wird eine AGP-Grafikkarte verwendet, darf in dem betroffenen PCI-Steckplatz nur eine PCI-Steckkarte verwendet werden, die keinen IRQ benötigt! Sonst funktioniert die AGP-Grafikkarte unter Umständen nicht richtig und das System arbeitet insgesamt instabil! Da fast alle PCI-Steckkarten mindestens einen IRQ benötigen, kann der betroffene PCI-Steckplatz meist nicht benutzt werden. Welcher PCI-Steckplatz betroffen ist, lässt sich meist nur mit Hilfe des Handbuchs zur Hauptplatine ermitteln, selten findet sich dazu etwas im BIOS. Ansonsten bleibt nur Ausprobieren. Im BIOS-Statusfenster werden die von den im PC befindlichen Komponenten verwendeten IRQs angezeigt. Der IRQ für die AGP-Grafikkarte darf nicht auch von einer anderen Komponente benutzt werden. AGP-Grafikkarten benötigen immer einen Kühlkörper auf dem Grafikchip und bei den meisten Modellen mit ≥ 16 MiB Grafikspeicher ist auch ein Lüfter erforderlich. AGP-Grafikkarten unterstützen VBE 2.0 oder VBE 3.0. An einigen AGP-Grafikkarten der letzten Generation befindet sich ein zusätzlicher Monitoranschluss (DVI = Digital Video Interface), der zum Anschluss DVI-fähiger Flachbildschirme gedacht ist. Unterstützen Grafikkarte und Monitor DVI, so sollte die Verbindung über ein DVI-Kabel erfolgen. DVI entlastet Grafikkarte und Flachbildschirm, da die zweimalige Konvertierung digital → analog im Grafikchip und analog → digital im Flachbildschirm entfällt. Systeme, die mit einer AGP8×-Grafikkarte bestückt sind, stellen in diesem Kontext die Obergrenze eines "alten PCs" dar, weshalb modernere Grafikkartentypen hier nicht behandelt werden. AGP-Grafikkarten mit nur 4 MiB Grafikspeicher sollten nicht verwendet werden, da AGP-Grafikarten mit 8…32 MiB Grafikspeicher in großen Stückzahlen für alte PCs (AGP 1×, AGP 2×) verfügbar sind. AGP-Grafikkarten unterstützen generell VGA.

Bei der Grafikausgabe wird generell zwischen Textmodus und Grafikmodus unterschieden. Im Textmodus erfolgt die Angabe der Auflösung in Zeichen × Zeilen, Standard sind 80 Zeichen × 25 Zeilen. Die Darstellung erfolgt entweder monochrom oder mit 16 Farben. Im Grafikmodus erfolgt die Darstellung mit der Auflösung x×y Pixel, die Standard-VGA-Auflösung, die alle VGA-Grafikkarten beherrschen, sind 640×480 Pixel. Gängige Farbtiefen sind 8-Bit, 15-Bit, 16-Bit, 24-Bit und 32-Bit, wobei 32-Bit praktisch einer Farbtiefe von 24-Bit entspricht und das zusätzliche Byte nur wegen der leichteren Verarbeitung auf einer 32-Bit-Architektur mitgeschleppt wird.

12.1.7. weitere Steckkarten

Die folgenden Erläuterungen gelten sowohl für Steckkarten als auch für funktionsgleiche Komponenten, die auf der Hauptplatine integriert sind. Für die Steckkarten, die auch Erweiterungskarten (engl.: expansion cards) genannt werden, gibt es neben dem verwendeten Bus (XT, ISA, VL, PCI, AGP) vier wesentliche Parameter, die jedoch nicht immer alle verwendet werden. Der kritischte Parameter ist der IRQ (Interrupt ReQuest), der bereits im Kapitel 7. erläutert wird und von den meisten Steckarten benötigt wird. Der DMA-Kanal (DMA = Direct Memory Access) wird nicht von allen Steckkarten benötigt. Im PC gibt es acht DMA-Kanäle, die von 0 bis 7 durchnummeriert sind, wobei die DMA-Kanäle 4…7 nur von 16- und 32-Bit-Steckkarten genutzt werden können. Die meisten Steckkarten benötigen einen I/O-Adressbereich (I/O = Input/Output). Angegeben wird meist nur die I/O-Basisadresse (I/O-base). Die Angaben erfolgen in hexadezimaler Darstellung, wobei den Zahlen zur Unterscheidung von Dezimalzahlen das Präfix "0x" vorangestellt wird und danach vier hexadezimale Ziffern angeben werden, was einer Darstellung von 16 Bit entspricht. 8-Bit-Steckkarten können maximal 8 Bit breite I/O-Adressbereiche belegen, 16-Bit-Steckkarten maximal 16 Bit breite I/O-Adressbereiche und 32-Bit-Steckkarten maximal 32 Bit breite I/O-Adressbereiche, davon aber durchaus mehrere. Ebenso sind kleinere I/O-Adressbereiche bis hin zu 1 Bit Breite möglich. Speicherbereiche werden nicht von allen Steckkarten belegt. Angegeben wird meist nur die Basisspeicheradresse (membase) in hexadezimaler Darstellung. DMA-Kanäle, I/O-Adressen und Speicheradressen dürfen nicht von mehreren Steckkarten oder auf der Hauptplatine integrierten Komponenten belegt werden! Dies würde zu einem instabilen und schlimmstenfalls nicht mehr startbaren System führen.

Bei den verschiedenen Bussen gibt es folgende Unterschiede:

• XT-Bus:

  	300 dpi JPG  XT-Steckplatz
  	300 dpi JPG  XT-Steckkarte (Soundkarte)

  Steckkarten für den XT-Bus sollten bis auf einige Ausnahmen nicht mehr verwendet werden. Die Ausnahmen betreffen Parallel- und RS232-Schnittstellenkarten. Außerdem gilt diese Ausnahme für Spezialsteckkarten wie z. B. Messwerterfassungskarten, Relaiskarten oder Steckkarten, die eine Verbindung des PCs mit im PC-Bereich eher exotischen externen Bussen wie z. B. IEEE488, RS422, RS485 oder den diversen Feldbussen (CAN-Bus, Interbus, Modbus, …) ermöglichen. Eine XT-Steckkarte kann in jedem ISA-Steckplatz betrieben werden, da der ISA-Bus nichts weiteres als die Erweiterung des XT-Busses auf 16 Bit ist, wobei der XT-Steckplatz als ein Teil des ISA-Steckplatzs beibehalten wurde. Bei der Verwendung von XT-Steckkarten ist zu beachten, dass nur die IRQs 3, 4, 5 und 7 sowie die DMA-Kanäle 0, 1 und 3 verfügbar sind. Häufig kann auf diesen Steckkarten auch der IRQ2 eingestellt werden. Der IRQ2 ist in XT-PCs, die auf einer 8-Bit-Architektur basieren, tatsächlich verfügbar. In AT-PCs, die auf einer 16-Bit-Architektur basieren, und den hier beschriebenen PCs, die bereits auf einer 32-Bit-Architektur basieren, ist der IRQ2 grundsätzlich nicht verfügbar, da dieser den zweiten Interruptcontroller, welcher die IRQs 8…15 verwaltet, steuert. Daher darf auf einer XT-Steckkarte der IRQ2 auf gar keinen Fall eingestellt werden!



• ISA-Bus:

  	300 dpi JPG  ISA-Steckplatz
  	300 dpi JPG  ISA-PnP-Steckkarte (Ethernetkarte)

  Steckkarten für ISA-Bus gibt es in zwei verschiedenen Versionen. Die ältere Version wird als Legacy-ISA bezeichnet. Bei diesen Steckkarten müssen die notwendigen Parameter per Hardware (Steckbrücken, DIP-Schalter) oder per Software (auch "jumperless" genannt) eingestellt werden. Die neuere Version wird als ISA-PnP (PnP = Plug and Play) bezeichnet. Bei diesen Steckkarten werden die notwendigen Parameter der Steckkarte vom BIOS zugewiesen. Wird eine ISA-PnP-Steckkarte in einem System verwendet, dessen BIOS nicht PnP-fähig ist, kann diese Aufgabe auch von spezieller Software übernommen werden. Der Linux-Kernel unterstützt diese Funktion. Bei einigen ISA-PnP-Steckkarten kann die PnP-Funktion per Steckbrücke oder mit spezieller Software vom Hersteller der Steckkarte abgeschaltet werden. Dann erfolgt die Parameterzuweisung ebenfalls per Software.



• VL-Bus:

  	300 dpi JPG  VLB-Steckplatz
  	300 dpi JPG  VLB-Steckkarte (Multi-I/O-Controller)

  Auf den Hauptplatinen gibt es ein, zwei oder maximal drei Steckplätze für VLB-Steckkarten. Bei diesen Steckplätzen handelt es sich physikalisch um verlängerte ISA-Steckplätze, so das VLB-Steckplätze alternativ auch als ISA-Steckplätze genutzt werden können. Mit Ausnahme von Grafikarten und IDE-Controllern sind VLB-Steckkarten sehr selten. Bei der Bestückung gilt: Die erste VLB-Steckkarte ist die Grafikkarte, da hier normalerweise der größte Leistungsgewinn zu erwarten ist. Die zweite VLB-Steckkarte ist ein IDE-Controller oder ein SCSI-Controller (seltener Kartentyp). Besteht die Möglichkeit zum Einsatz einer dritten VLB-Steckkarte, so sollte hier ein zweiter IDE-Controller oder ein SCSI-Controller eingesetzt werden, da bei anderen VLB-Steckkarten nur ein geringer Leistungsgewinn zu erwarten ist. VLB-Steckkarten sind üblicherweise nicht PnP-fähig. Laut Spezifikation sind nur zwei VLB-Steckkarten bei 40 MHz Taktfrequenz erlaubt!



• PCI-Bus:

  	300 dpi JPG  PCI-Steckplatz
  	300 dpi JPG  PCI-Steckkarte (Soundkarte)

  Komponenten für den PCI-Bus sind grundsätzlich PnP-fähig. Üblich ist die Ausführung des PCI-Busses als PCI-33. Auf moderneren Hauptplatinen finden sich mitunter auch zwei PCI-66-Steckplätze. Welche dies sind, lässt sich in der Regel nur dem Handbuch zur Hauptplatine entnehmen. Selten sind PCI-X-Steckplätze, PCI-X wird auch als 64-Bit-PCI bezeichnet. PCI-66-Steckkarten werden natürlich in vorhandene PCI-66-Steckplätze gesteckt, können aber auch problemlos in PCI-33-Steckplätzen betrieben werden. PCI-X-Steckkarten passen nur in PCI-X-Steckplätze.



• AGP-Bus:

  	300 dpi JPG  AGP 2×-Steckplatz

  Der AGP-Bus wird nur von Grafikkarten benutzt und ist in diesem Zusammenhang bereits in Kapitel 12.1.6. erwähnt. Benötigt werden ein IRQ, ein oder mehrere I/O-Adressbereiche und ein oder mehrere Speicherbereiche. Der AGP-Bus basiert auf dem PCI-Bus, AGP-Grafikkarten werden daher auch als PCI-Geräte angezeigt.




Nachfolgend werden die Funktionen der gängigen Steckkarten beschrieben:

12.1.7.1. IDE-Controller

Da in den meisten PCs IDE-Festplatten eingesetzt werden, kommt diesen Controllern (IDE = Integrated Drive Electronics), die auch als ATA-Controller (ATA = Advanced Technology Attachment) bezeichnet werden, eine besondere Bedeutung zu. Im PC sind zwei IDE-Controller üblich. An jeden IDE-Controller können zwei IDE-Laufwerke, je eines als Master (MA) und eines als Slave (SL), angeschlossen werden, was an den Laufwerken jeweils per Steckbrücke einzustellen ist. Die Konfiguration mit "cable select" (CS) ist nicht zu verwenden, da dies häufig nicht richtig funktioniert! Der primäre IDE-Controller belegt standardmäßig den IRQ14 und die I/O-Adressbereiche 0x01F0-0x01F7 und 0x03F6-0x03F6, der sekundäre IDE-Controller belegt standardmäßig den IRQ15 und die I/O-Adressbereiche 0x0170-0x0177 und 0x0376-0x0376. Selten sind ein tertiärer (IRQ11, I/O-Adressbereiche 0x01E8-0x01EF und 0x03EE-0x03EE) und ein quartärer (IRQ10, I/O-Adressbereiche 0x0168-0x016F und 0x036E-0x036E) IDE-Controller. Festplatten am tertiären und quartären IDE-Controller werden generell nicht vom BIOS der Hauptplatine erkannt. Bei PCI-IDE-Controllern können noch weitere Adressbereich oberhalb 0x0FFF sowie Speicherbereiche belegt sein.

PCI-IDE-Controller sind fast immer als Dual-PCI-IDE-Controller ausgeführt, beinhalten also primären und sekundären IDE-Controller. Standardmäßig ist das Starten nur von einer Festplatte am primären IDE-Controller (oder vom ersten Diskettenlaufwerk Drive A:) möglich. Modernere Hauptplatinen unterstützen je nach Baujahr auch das Starten von CD-ROM-, Zip- und LS120-Laufwerken, von Ultra-DMA-, SCSI- und RAID-Controllern, über das lokale Netzwerk (LAN: Local Area Network), also im Ernstfall ohne Laufwerk im PC, oder erlauben die explizite Auswahl aus allen angeschlossenen Laufwerken.

Der Anschluss der IDE-Geräte erfolgt über ein IDE-Kabel, ein Flachbandkabel mit 40-poligen Steckern. An jedes IDE-Kabel können zwei Geräte angeschlossen werden. Üblicherweise werden die beiden Stecker an den beiden Kabelenden mit dem IDE-Controller und dem IDE-Gerät, dass als Master arbeiten soll, verbunden und der im Kabel liegende Stecker mit dem IDE-Gerät, das als Slave arbeiten soll. Bis zur Datentransferrate Ultra-DMA/33 wird ein 40-adriges Flachbandkabel verwendet, ab der Datentransferrate Ultra-DMA/66 wird ein spezielles Ultra-DMA-Kabel, ein 80-adriges Flachbandkabel, das aber auch mit 40-poligen Steckern ausgestattet ist, verwendet. Die Stecker des Ultra-DMA-Kabels sind farblich gekennzeichnet. Der dunkelblaue Stecker wird mit dem IDE-Controller verbunden, der schwarze Stecker am anderen Kabelende mit dem IDE-Gerät, dass als Master arbeiten soll, und der im Kabel liegende Stecker (grau, hellblau oder schwarz) mit dem IDE-Gerät, dass als Slave arbeiten soll. Wird an Stelle eines Ultra-DMA-Kabels nur ein 40-adriges Flachbandkabel verwendet, ist die Datentransferrate auch dann auf maximal Ultra-DMA/33 begrenzt, wenn sowohl IDE-Gerät als auch IDE-Controller höhere maximale Datentransferraten liefern könnten. Diese Methode kommt zur Anwendung, wenn IDE-Geräte angeschlossen werden, die laut Hersteller Ultra-DMA/66-fähig sind, mit dieser Datentransferrate jedoch instabil arbeiten. Dies ist vor allem bei den ersten Ultra-DMA/66-fähigen Festplatten häufig. Beim Betrieb mit Ultra-DMA/66 werden die Daten geschreddert, womit diese Konfiguration absolut unbrauchbar ist! Mit Ultra-DMA/33 oder einer niedrigeren Datentransferrate arbieten diese Festplatten jedoch stabil.

Für den ISA-, den VL- und den PCI-Bus gibt es einfache IDE-Controller, wobei PCI-IDE-Controller meist auf der Hauptplatine integriert sind. Die Festplattenkonfiguration erfolgt über das BIOS der Hauptplatine. Das BIOS sehr alter Hauptplatinen, die nur über ISA- und ggf. VL-Bus-Steckplätze verfügen, erkennt bis auf wenige Ausnahmen nur Festplatten am primären IDE-Controller. Sind in so einem System mehrere IDE-Controller eingebaut, muss das Betriebssystem die daran angeschlossenen Festplatten verwalten können. Mit IDE-Controllern, die über ein eigenes BIOS verfügen, das die Verwaltung der angeschlossenen Laufwerke übernimmt, kann diese Beschränkung umgangen werden. Mit solchen Controllern lassen sich auch die in Kapitel 11. beschiebenen Probleme mit großen Festplatten in alten PCs und auch die Beschränkung auf die zwei üblichen IDE-Controller im PC umgehen. Um von ISA- und VLB-IDE-Controllern dieser Art starten zu können, muss dieser Controller als primärer IDE-Controller konfiguriert werden und im BIOS der Hauptplatine sind bei den Festplattentypen Drive C: 1 und Drive D: none einzutragen. IDE-Laufwerke gibt es mit verschiedenen Datentransferraten, die in Kapitel 1. beschieben werden. Einige ISA-IDE-Controller der ersten Generation arbeiten nicht mit E-IDE-Festplatten. Entweder bleibt der PC beim Starten nach dem RAM-Test stehen oder die angeschlossene E-IDE-Festplatte wird nicht richtig erkannt. Linux zeigt in so einem Fall unsinnige Werte für die Festplattenkapazität, die Festplattengeometrie, das Cache-RAM auf der Festplatte und eine falsche, oft unleserliche Festplattenbezeichnung an. Solche ISA-IDE-Controller können nur dann verwendet werden, wenn keine E-IDE-Festplatten daran angeschlossen werden. ISA- und VLB-IDE-Controller-Steckkarten gibt es in vier Ausführungen, die alle nicht PnP-fähig sind:

• Die einfachste Version beinhaltet nur einen einzelnen IDE-Controller, der als primärer oder sekundärer, mitunter aber auch als tertiärer oder quartärer IDE-Controller konfiguriert werden kann.

• 	300 dpi JPG  VLB-IDE-Cache-Controller, bestückt mit vier SIMMs

  Eine erweiterte Version ist der IDE-Cache-Controller, der in der Regel nur als primärer, selten auch als sekundärer IDE-Controller konfiguriert werden kann. Diese Controller gibt es für den ISA- und den VL-Bus. Sie können mit bis zu 16 MiB Cache-RAM, in der Regel mit SIMMs, bestückt werden und weisen ein eigenes BIOS auf. Der Vorteil dieser Controller besteht darin, dass kleinere Datenmengen bis zur Größe des installierten Cache-RAM zunächst dort abgelegt werden. Das Lesen der Daten erfolgt von dort wesentlich schneller als von der im Vergleich zum Cache-RAM langsamen Festplatte, das Schreiben aus dem Cache-RAM auf die Festplatte kann verzögert und dann zu einem günstigen Zeitpunkt ausgeführt werden. In Verbindung mit sehr alten Festplatten ergibt sich ein spürbarer Leistungsgewinn. Mit neueren Festplatten endet der Leistungsvergleich mit einem einfachen IDE-Controller meist "unentschieden", bei einigen Operationen ist der IDE-Cache-Controller schneller, bei anderen der einfache IDE-Controller. Werden IDE-Cache-Controller verwendet, so muss die in der Gehäusefront befindliche HDD-LED mit allen IDE-Cache-Controllern verbunden werden, da der PC erst abgeschaltet werden darf, wenn diese LED erloschen ist, da sonst mit Datenverlusten zu rechnen ist. Die Methode zum Anschuss mehrerer Festplattencontroller an eine einzige HDD-LED ist in Kapitel 9. beschrieben. IDE-Cache-Controller müssen unter Linux mit dem alten hd-Treiber angesprochen werden.

• 	300 dpi JPG  Legacy-ISA- Multi-I/O-Controller

  Die dritte Version wird auch als Multi-I/O-Controller oder etwas ungenau als I/O-Controller bezeichnet. Diese Steckkarten beinhalten einen IDE-Controller, der in der Regel nur als primärer oder sekundärer IDE-Controller konfiguriert werden kann, einen Floppycontroller, eine Parallel- und zwei RS232-Schnittstellen sowie einen Gameport. Üblicherweise können alle Komponenten auf der Steckkarte einzeln aktiviert oder deaktiviert werden. Bei den Einstellmöglicheiten für IRQs und I/O-Basisadressen für die Parallelschnittstelle und die beiden RS232-Schnittstellen sowie den Gameport gibt es von Steckkarte zu Steckkarte große Unterschiede. Im günstigsten Fall können IRQs und I/O-Basisadressen für jede Komponente unabhängig gewählt werden, womit auch unübliche Kombinationen möglich werden, im ungünstigsten Fall sind nur Standardeinstellungen (COM1, COM2, COM3, COM4 für die RS232-Schnittstellen, LPT1, LPT2, LPT3 für die Parallelschnittstelle) möglich und der IDE-Controller ist immer der primäre IDE-Controller. Werden zwei solcher Steckkarten, eine als primärer und eine sekundärer IDE-Controller, benutzt, muss auf einer der Steckkarten der Floppycontroller deaktiviert werden. Vorsicht ist auch bei den Gameports geboten. Meist können diese nur aktiviert oder deaktiviert werden, aktiviert belegen sie den I/O-Adressbereich 0x0200-0x0207. Daher muss einer dieser Gameports deaktiviert werden. Ist zudem eine ISA-Soundkarte im PC eingebaut, deren Gameport üblicherweise nicht deaktiviert werden kann, müssen die Gameports auf allen derartigen IDE-Controllern deaktiviert werden.

• Die vierte Version sind E-IDE-Controller (auch EIDE-Controller, Enhanced IDE-Controller). Diese enthalten einen IDE-Controller, der in der Regel nur als primärer oder sekundärer IDE-Controller konfiguriert werden kann, oder zwei IDE-Controller, die als primärer und sekundärer IDE-Controller konfiguriert sind. E-IDE-Controller verfügen über ein eigenes BIOS und beherrschen LBA. Festplatten mit einer Kapazität bis 8,4 GB, bisweilen auch 136 GB, können an diesen Controllern problemlos mit voller Kapazität genutzt werden. E-IDE-Controller beinhalten zusätzlich oft auch die Funktionen eines Multi-I/O-Controllers.

	300 dpi JPG  Ultra-DMA-Controller

Ultra-DMA-Controller, auch Ultra-ATA-Controller genannt, sind Dual-PCI-IDE-Controller, die für hohe Datentransferraten ausgelegt sind. Einige dieser Controller beherrschen auch große Festplatten, die 48-Bit-LBA benötigen. Ultra-DMA-Controller sind in aller Regel bootfähig. Unterstützt das BIOS nicht das Starten vom Ultra-DMA-Controller, ist dies meist trotzdem möglich, wenn der auf der Hauptplatine vorhandene Dual-PCI-IDE-Controller komplett deaktiviert wird. Mitunter genügt es auch, am primären IDE-Controller keine Laufwerke oder zumindest keine Festplatten anzuschließen. Die Ultra-DMA-Controller-Steckkarten funktionieren meist problemlos. Auf sehr alten Hauptplatinen mit PCI-Bus funktionieren diese Steckkarten jedoch unter Umständen nicht, da der PCI-Bus nicht den von der Steckkarte geforderten Spezifikationen entspricht. Auf einigen Hauptplatinen ist neben den üblichen zwei IDE-Controllern, ausgeführt als Dual-PCI-IDE-Controller, ein zusätzlicher Ultra-DMA-Controller integriert. Auf den ersten Blick liegt dessen Verwendung für schnelle Festplatten nahe, da dieser Controller meist eine deutlich höhere Datentransferrate unterstützt als der ebenfalls vorhandene Dual-PCI-IDE-Controller. Eine häufig anzutreffende Version ist ein Ultra-DMA/33-fähiger Dual-PCI-IDE-Controller und ein Ultra-DMA/100-fähiger Ultra-DMA-Controller. Allerdings sind diese Onboard-Ultra-DMA-Controller häufig der Art fehlerhaft, das sie allenfalls als Datenschredder taugen. Handelt es sich bei diesem Controller um einen PDC20265, ist der Datenschrott nahezu garantiert. Ist die Fehlerfreiheit durch Tests nicht nachgewiesen, sind diese Controller auf gar keinen Fall zu verwenden und im BIOS komplett zu deaktivieren! An Ultra-DMA-Controller sollten nur IDE-Festplatten angeschlossen werden, da andere IDE-Laufwerke mitunter daran nicht richtig funktionieren.

12.1.7.2. SCSI-Controller

	300 dpi JPG  SCSI-Controller: oben Legacy-ISA, unten PCI

Diese Controller (SCSI = Small Computer System Interface) dienen zum Anschluss von SCSI-Laufwerken, wobei hier CD-ROM-Laufwerke, CD-Brenner und Festplatten am häufigsten sind. Meist ist auch ein SCSI-Anschluss über die Slotblende nach draußen geführt, um dort einen SCSI-Scanner oder externe SCSI-Laufwerke anschließen zu können. Diese Controller benötigen einen IRQ, einen oder mehrere I/O-Adressbereiche und mitunter auch Speicherbereiche. ISA- und VLB-SCSI-Controller sind in der Regel nicht PnP-fähig, verfügen meist nicht über ein eigenes BIOS und sind daher auch nicht bootfähig. PCI-SCSI-Controller hingegen verfügen über ein eigenes BIOS und sind daher in der Regel bootfähig. Bei den langsameren Controllern (8 Bit breiter SCSI-Bus) erfolgt der Anschluss der SCSI-Laufwerke über ein 50-poliges Flachbandkabel, üblicherweise können bis zu sechs SCSI-Laufwerke angeschlossen werden. Wenn kein SCSI-Anschluss über die Slotblende nach draußen geführt ist, kann ein siebtes SCSI-Laufwerk angeschlossen werden. Bei den schnelleren Controllern (16 Bit breiter SCSI-Bus, "Wide SCSI") erfolgt der Anschluss der SCSI-Laufwerke über ein 68-poliges Flachbandkabel, üblicherweise können bis zu vierzehn SCSI-Laufwerke angeschlossen werden. Wenn kein SCSI-Anschluss über die Slotblende nach draußen geführt ist, kann ein fünfzehntes SCSI-Laufwerk angeschlossen werden. Es gibt auch Hybridcontroller, bei denen entweder alle SCSI-Laufwerke über das 68-polige Flachbandkabel angeschlossen werden oder die ersten bis zu sechs (oder sieben) SCSI-Laufwerke über das 50-polige Flachbandkabel angeschlossen werden und weitere bis zu acht SCSI-Laufwerke über das 68-polige Flachbandkabel angeschlossen werden. Selten und nach wie vor hochpreisig gehandelt sind SCSI-Komponenten, die mit einem 80-poligen Kabel miteinander verbunden werden und als SCA (Single Connector Attachment) bezeichnet werden. Die SCSI-Konfiguration ist etwas kniffelig. Jeder SCSI-Komponente muss eine eigene ID-Nummer zugewiesen werden, wobei keine ID-Nummer doppelt belegt werden darf. Der SCSI-Controller selbst belegt eine ID-Nummer. Ein nach draußen geführter SCSI-Anschluss belegt ebenfalls eine ID-Nummer. Bei einem 8 Bit breiten SCSI-Bus sind die ID-Nummern 0…7 verfügbar, bei einem 16 Bit breiten SCSI-Bus die ID-Nummern 0…15. Werden an einen Hybrid-SCSI-Controller sowohl SCSI-Laufwerke am 50-poligen als auch am 68-poligen Flachbandkabel angeschlossen, dann sind den SCSI-Laufwerken am 50-poligen Flachbandkabel die ID-Nummern 0…7 und den SCSI-Laufwerken am 68-poligen Flachbandkabel die ID-Nummern 8…15 zuzuweisen. Bei SCSI-Laufwerken erfolgt die Zuweisung der ID-Nummern mit Steckbrücken. Ein weiterer Punkt ist die Terminierung. Normalerweise muss jeder SCSI-Bus an beiden Endpunkten terminiert werden. Die Terminierung am SCSI-Controller erfolgt per Hard- oder Software. Die Terminierung am freien Kabelende erfolgt entweder über einen dort angeschlossenen Terminator (steckbar oder fest mit dem Kabel verbunden) oder im am Kabelende angeschlossenen SCSI-Laufwerk, was dort über eine Steckbrücke eingestellt wird. Die Terminierung funktioniert jedoch nicht immer problemlos. In der Praxis muss oft solange ausprobiert werden, bis das SCSI-System fehlerfrei arbeitet.

12.1.7.3. SATA-Controller

SATA löst IDE und SCSI zunehmend ab. Mit einem SATA-Controller (SATA = Serial Advanced Technology Attachment) können SATA-Laufwerke (Festplatten, DVD-Brenner) auch in älteren Systemen verwendet werden. SATA-Controller gibt es nur als PCI-Steckkarten. Sie benötigen einen IRQ, einen oder mehrere I/O-Adressbereiche und mitunter auch Speicherbereiche. SATA-Controller haben ein eigenes BIOS, sind bootfähig und beherrschen große Festplatten, die 48-Bit-LBA benötigen. SATA-Controller und SATA-Geräte gibt es in zwei Ausführungen mit unterschiedlicher maximaler Datentransferrate. SATA I ermöglicht eine maximale Datentransferrate von 1,5 Gbit·s^-1. SATA II (SATA Revision 2.x) ermöglicht eine maximale Datentransferrate von 3,0 Gbit·s^-1 und ist abwärtskompatibel zu SATA I. Daher sollten nach Möglichkeit SATA II-Controller verwendet werden. SATA I-Controller kommen in Betracht, wenn nur SATA I-Geräte angeschlossen werden sollen oder ein SATA II-Controller im PC nicht funktioniert. Auf sehr alten Hauptplatinen mit PCI-Bus funktionieren SATA-Controller unter Umständen nicht, da der PCI-Bus nicht den von der Steckkarte geforderten Spezifikationen entspricht. Der Anschluss der Geräte erfolgt über ein spezielles SATA-Kabel, je Kabel kann ein Gerät angeschlossen werden. Verbreitet sind SATA-Controller, an die bis zu vier Geräte angeschlossen werden können.

12.1.7.4. RAID-Controller

Diese Controller (RAID = Redundant Array of Inexpensive Disks / Redundant Array of Independent Disks) gibt es für IDE-, SCSI- und SATA-Festplatten und werden üblicherweise am PCI-Bus betrieben. Der Sinn dieser Controller besteht darin, durch den Parallelbetrieb mehrerer Festplatten den Datendurchsatz (RAID0), die Datensicherheit (RAID1) oder beides (RAID5) zu erhöhen. Die Anwendung liegt üblicherweise im Serverbereich. Dennoch finden sich auch auf Hauptplatinen für Arbeitsplatzrechner gelegentlich IDE- oder SATA-RAID-Controller zusätzlich zum Dual-PCI-IDE-Controller, wobei viele dieser Controller im Betrieb problematisch sind und daher nur bei erfolgreichen Tests auf Fehlerfreiheit verwendet werden sollten. RAID-Controller benötigen einen IRQ, einen oder mehrere I/O-Adressbereiche und mitunter auch Speicherbereiche. An einen RAID-Controller müssen in der Regel mindestens zwei Festplatten angeschlossen werden. Sinnvoll ist nur der Anschluss von Festplatten mit gleicher Speicherkapazität und gleicher maximaler Datentransferrate an den RAID-Controller. Praktisch kann dies meist nur durch die Verwendung von Festplatten eines Modells erreicht werden.

12.1.7.5. Ethernetkarte

	300 dpi JPG  Anschlüsse für 10Base-2, 10Base-5 und 10Base-T auf ISA-PnP-Ethernetkarte
	300 dpi JPG  Legacy-ISA-Ethernetkarte, 10Base-2
	300 dpi JPG  ISA-PnP-Ethernetkarte, 10Base-2/10Base-T
	300 dpi JPG  PCI-Ethernetkarte, 10Base-2/10Base-T
	300 dpi JPG  PCI-Ethernetkarte, 100Base-TX
	300 dpi JPG  Ethernetswitch: 1000Base-T 100Base-TX 10Base-T

Diese umgangssprachlich auch einfach "Netzwerkkarten" genannten Steckkarten gibt es für den XT-, den ISA-, den VL- und den PCI-Bus. XT-Steckkarten sollten nicht verwendet werden, VLB-Steckkarten sind selten. ISA-Steckkarten gibt es sowohl als Legacy- als auch als PnP-Steckkarten. Bei den PnP-Steckkarten kann häufig das PnP deaktiviert werden und die Konfiguration per Software erfolgen. Dazu ist in der Regel eine proprietäre Software vom Hersteller der Ethernetkarte erforderlich, die aber normalerweise kostenfrei von dessen Homepage herunter geladen werden kann. Der Einsatz erfolgt üblicherweise von einer bootfähigen Diskette, die neben der Software ein rudimentäres DOS-Betriebssystem enthält. Ethernetkarten benötigen immer einen IRQ und einen I/O-Adressbreich, mitunter auch einen Speicherbereich und mit Ausnahme der PCI-Steckkarten mitunter auch einen DMA-Kanal.

• 10 Mbit·s^-1

  Mit dieser maximalen Datentransferrate gibt es XT-, ISA-, VLB- und PCI-Ethernetkarten, der Anschluss des Ethernetkabels erfolgt über eine BNC-Buchse (10Base-2), eine 15-polige SUB-D-Buchse (10Base-5) oder eine 8P8C-Buchse (10Base-T). Die Bezeichnung "RJ45" für 8P8C ist in diesem Zusammenhang nicht korrekt, aber weit verbreitet. An den Steckkarten sind ein, zwei oder alle drei Anschlüsse verfügbar. Wird das LAN neu aufgebaut, sollte dies nur noch mit 10Base-T erfolgen, da nur in solche Netze problemlos auch PCs mit schnelleren Ethernetkarten integriert werden können. Ein weiterer Vorteil von 10Base-T und den nachfolgend erläuterten Standards 100Base-TX und 1000Base-T ist, dass die einzelnen Ethernetgeräte nach der Vernetzung elektrisch voneinander getrennt bleiben (galvanische Trennung), da die Signalübertragung zwischen Ethernetgerät und Ethernetkabel rein induktiv über miniaturisierte Pulstransformatoren (Magnetics) erfolgt.

• 100 Mbit·s^-1

  Mit dieser maximalen Datentransferrate gibt es VLB- und PCI-Ethernetkarten. PCI-Ethernetkarten mit dieser Datentransferrate sind seit längerem Standard. Der Anschluss des Ethernetkabels erfolgt über eine 8P8C-Buchse (100Base-TX), die Kabel müssen der Spezifikation CAT-5 (CAT = Category) entsprechen, CAT-5e wird empfohlen. Ältere Kabel sind zudem eh so Gut wie nicht mehr erhältlich. Vereinzelt existieren solche Karten auch für den ISA-Bus, konnten sich aber nicht durchsetzen, da sie den ISA-Bus zu stark beanspruchen und die maximal mögliche Datentransferrate fast nie erreicht wird. Auf sehr alten Hauptplatinen mit PCI-Bus funktionieren diese Steckkarten unter Umständen nicht, da der PCI-Bus nicht den von der Steckkarte geforderten Spezifikationen entspricht oder bei hohem Datendurchsatz schlicht überlastet wird, was zum Systemabsturz führen kann!

• 1000 Mbit·s^-1

  Ethernetkarten mit dieser Datentransferrate stellen die Obergrenze im Zusammenhang mit alten PCs dar. Diese Steckkarten gibt es für den PCI-Bus, der Anschluss des Ethernetkabels erfolgt über eine 8P8C-Buchse (1000Base-T) oder über Glasfaserkabel (mehrere Versionen). Um problemlos PCs mit langsameren Ethernetkarten in das LAN integrieren zu können, sollte 1000Base-T an Stelle einer Glasfaserkabelversion verwendet werden. Die Kabel für 1000Base-T müssen mindestens der Spezifikation CAT-5e entsprechen, wobei dieser Kabeltyp bis an seine Grenzen ausgereizt wird, weshalb CAT-6 dringend empfohlen wird! Auf alten Hauptplatinen mit PCI-Bus funktionieren diese Steckkarten unter Umständen nicht, da der PCI-Bus nicht den von der Steckkarte geforderten Spezifikationen entspricht. Außerdem wird der PCI-Bus (PCI-33) von diesen Steckkarten bis an seine Grenzen belastet, weshalb meist nicht die maximal mögliche Datentransferrate ereicht wird. Bei einem fehlerhaft implementierten PCI-Bus können diese Steckkarten zudem bei hohem Datendurchsatz zu einem Systemabsturz mit massivem Datenverlust führen. Auf Hauptplatinen mit VIA-Chipsätzen, die den "VIA686-bug" enthalten (VIA-Chipsätze KT133, KT266, KT333, KT400), haben diese Steckkarten absolut nichts zu suchen, denn bei hohem Datendurchsatz über diese Steckkarte ist ein Systemabsturz inklusive komplett geschredderter Daten auf allen angeschlosssenen und gerade vom Betriebssystem eingebundenen Festplatten garantiert! In den meisten Fällen ist der Einsatz solcher Steckkarten in alten PCs nicht sinnvoll, da kein signifikanter Leistungsgewinn gegenüber 100Base-TX erzielt wird, dafür aber das Risiko, ein instabiles System zu erzeugen, recht hoch ist. Die meisten der erwähnten Probleme mit 1000Base-T lassen sich vermeiden, indem diese Komponente, meist ein auf der Hauptplatine integrierter 1000Base-T-Ethernetcontroller, per Hardware auf eine maximale Datentransferrate von 100 Mbit·s^-1 begrenzt wird. Die einfachste Methode besteht darin, diese Koponenten an einen 100Base-TX-Ethernetswitch anzuschließen.

• WLAN

  Diese PCI-Steckkarten dienen zum Aufbau eines kabellosen LANs (WLAN: Wireless Local Area Network), die Kommunikation erfolgt per Funk. WLAN-Sticks werden über USB mit dem PC verbunden. Ihr Einsatzgebiet liegt aber vor allem bei mobilen Computern. Die theoretisch erreichbaren maximalen Datentransferraten liegen bei 2 Mbit·s^-1 (IEEE 802.11), 11 Mbit·s^-1 (IEEE 802.11b) oder 54 Mbit·s^-1 (IEEE 802.11a, IEEE 802.11g, IEEE 802.11h), praktisch liegen sie auf Grund verschiedener Faktoren, vor allem der Empfangsbedingungen, niedriger. WLAN ist ein großes, wandelndes Sicherheitsloch, da die Funkwellen auch von fremden PCs empfangen werden können! Insbesondere ältere WLAN-Implementierungen verwenden zudem eine unzureichende Datenverschlüsselung. Die Konfiguration eines halbwegs sicheren WLANs ist nicht trivial, Hacker-Angriffe auf unzureichend gesicherte WLANs sind daher immer noch an der Tagesordnung! Das hohe Sicherheitsrisiko und die niedrigen Datentransferraten sprechen gegen den Einsatz von WLAN. Außerdem leistet WLAN einen Beitrag zum Elektrosmog. Allenfalls in Verbindung mit mobilen Computern oder, wenn die Verkabelung mehrerer Räume mit Netzwerkkabel ausscheidet, ist ein möglichst gut abgesichertes WLAN mit einer maximalen Datentransferrate von 54 Mbit·s^-1 eine Alternative.

• Ethernetswitch

  Diese Geräte dienen der Verbindung von mehr als zwei Geräten in einem LAN mit Ethernetkabeln mit 8P8C-Steckern. Üblich sind Geräte mit fünf, acht oder sechszehn Anschlüssen (8P8C-Buchsen). Ethernetswitches gibt es für 10Base-T, 100Base-TX und 1000Base-T, wobei die Geräte für höhere maximale Datentransferraten abwärtskompatibel sind. Dort können gemischt Geräte mit unterschiedlichen Datentransferraten angeschlossen werden, wobei die maximal mögliche Datentransferrate für jedes Gerät von der langsameren Komponente (Ethernetkarte oder Ethernetswitch) bestimmt wird. Ethernetswitches könnnen auch kaskadiert werden, was aber nur in bestimmten Fällen sinnvoll ist, etwa wenn dadurch etliche Meter Ethernetkabel eingespart werden können. Allerdings können dabei die Verbindungen zwischen den Ethernetswitches Flaschenhälse darstellen. 10Base-T-Ethernetswitches sollten nur dann verwendet werden, wenn nur Geräte, die nur 10Base-T beherrschen, angeschlossen werden. Ansonsten ist ein 100Base-TX-Ethernetswitch meist die richtige Wahl. Ein 1000Base-T-Ethernetswitch kommt zum Einsatz, wenn im LAN auch moderne PCs integriert sind, deren Ethernetkarten bzw. auf der Hauptplatine integrierten Ethernetcontroller 1000Base-T beherrschen. Allerdings kann dann eine Probleme verursachende 1000Base-T-Ethernetkarte nicht einfach auf 100Base-TX "herunter geklemmt" werden. Neben reinen 1000Base-T-Ethernetswitches gibt es auch 100Base-TX/1000Base-T-Hybridswitches, die einige, mindestens zwei, Anschlüsse besitzen, die 1000Base-T beherrschen, und deren restliche Anschlüsse nur 100Base-TX beherrschen.

  WLAN-Switches beinhalten einen Ethernetswitch und einen WLAN-Accesspoint, der in seiner Funktion den Ethernetanschlüssen am Switch entspricht. Werden keine WLAN-Geräte im LAN eingesetzt und kann dann der WLAN-Accesspoint nicht zuverlässig deaktiviert werden, ist ein WLAN-Switch aus Sicherheitsgründen nicht zu verwenden!

  Vor der Einführung von Ethernetswitches wurden Ethernethubs verwendet, die aber nicht mehr verwendet werden sollten. Bei einem Ethernethub müssen sich alle angeschlossenen Geräte die verfügbare maximale Datentransferrate, also 10 Mbit·s^-1 oder 100 Mbit·s^-1, unabhängig davon, welches Gerät gerade mit welchem kommuniziert, teilen. Sobald mehr als zwei Geräte miteinander kommunizieren, sinkt für alle gerade aktiven Verbindungen die maximale Datentransferrate ab. In einem Ethernetswitch hingegen steht jedem Gerät die maximale Datentransferrate zur Verfügung. Solange nicht zwei oder mehr Geräte gleichzeitig mit einem weiteren Gerät kommunizieren, steht für alle Verbindungen die maximale Datentransferrate zur Verfügung.

12.1.7.6. Soundkarte

	300 dpi JPG  Legacy-ISA-Soundkarte mit Anschlüssen für proprietäre CD-ROM-Laufwerke (Sony, Mitsumi, Panasonic)

Diese Steckkarten gibt es für den XT-, den ISA- und den PCI-Bus. XT-Steckkarten sollten nicht verwendet werden. Soundkarten benötigen einen, mitunter auch zwei IRQs und mehrere I/O-Adressbereiche, ISA-Soundkarten zusätzlich meist zwei DMA-Kanäle und PCI-Soundkarten je nach Typ auch Speicherbereiche. Bei den ISA-Soundkarten sind sogenannte "Soundblaster kompatible" Soundkarten weit verbreitet. Diese belegen standardmäßig die I/O-Adressbereiche 0x0220-0x022F ("SoundBlaster", also der Soundchip an sich, hier sind je nach Soundkarte auch andere I/O-Adressbereiche möglich), 0x0300-0x0301 (MIDI-Schittstelle, MPU401 kompatibel, alternativer I/O-Adressbereich 0x0330-0x0331), 0x0388-0x0389 (OPL2/3 left, der FM-Synthesizer, linker Kanal) und 0x038A-0x038B (OPL2/3 right, der FM-Synthesizer, rechter Kanal) sowie einen 8-Bit-DMA-Kanal (DMA0, DMA1 oder DMA3, Standard: DMA1) und einen 16-Bit-DMA-Kanal (DMA5, DMA6 oder DMA7, Standard: DMA5). Einige dieser Soundkarten belegen jedoch zwei 8-Bit-DMA-Kanäle, dann wird es eng, wenn andere Steckkarten ebenfalls 8-Bit-DMA-Kanäle benötigen, da insgesamt nur drei 8-Bit-DMA-Kanäle verfügbar sind. Bei einigen dieser Soundkarten, aber auch bei einigen PCI-Soundkarten benötigt die MIDI-Schnittstelle einen zweiten IRQ, was bei IRQ-Mangel im System ebenfalls zu Problemen führt. ISA-Steckkarten gibt es sowohl als Legacy- als auch als PnP-Steckkarten. Bei den PnP-Steckkarten kann das PnP normalerweise nicht deaktiviert werden. Ebenso kann der auf den meisten Soundkarten vorhandene Gameport nicht deaktiviert werden, was zu beachten ist, wenn im PC neben einer ISA-Soundkarte noch weitere Steckkarten mit Gameport eingesetzt werden. Dann sind auf diesen Steckkarten die Gameports zu deaktivieren. Bei einer PCI-Soundkarte ist dieser Punkt meist unkritisch, da der Gameport auf solchen Steckkarten in der Regel einen I/O-Adressbereich oberhalb 0x0FFF verwendet. Dann können zwei Gameports im System, einer am ISA-Bus und einer am PCI-Bus, verwendet werden. Auf ISA-Soundkarten der ersten Generationen befinden sich zusätzlich Anschlüsse für proprietäre CD-ROM-Laufwerke, meist "Mitsumi" (kurz: Mit), "Panasonic" (kurz: Pan) und "Sony". Außerdem kann ein IDE-Controller, der fest als sekundärer IDE-Controller konfiguriert ist, vorhanden sein. Dieser IDE-Controller verursacht immer wieder Probleme, da er nicht deaktiviert werden kann, andererseits aber oft nicht richtig funktioniert. In Systemen, in denen sich bereits zwei oder mehr IDE-Controller befinden und benutzt werden, können solche Soundkarten nicht eingesetzt werden. Soll so eine Soundkarte dennoch benutzt werden, muss ein im System befindlicher sekundärer IDE-Controller deaktiviert werden. Auf einigen neueren, höherwertigen PCI-Sondkarten befindet sich zusätzlich ein IEEE1394-Controller, dessen Verwendung aber in der Regel unproblematisch ist.

Beim Einsatz von Soundkarten ist zu beachten, dass die meisten einfachen Soundkarten nur bedingt für die Aufnahme von Musik geeignet sind. Dies liegt daran, dass der A/D-Wandler sich zusammen mit der Soundkarte innerhalb des PCs befindet, wo er elektromagnetischen Störungen durch die übrigen PC-Komponenten ausgesetzt ist. Diese Störungen werden vor allem über den Mikrofoneinfgang (mic in) eingestreut, der Hochpegeleingang (line in) ist weniger störanfällig. Das Problem lässt sich zumindest etwas reduzieren, in dem die Soundkarte auf den am weitesten vom Netzteil entfernten Steckplatz gesteckt wird. Außerdem befindet sich dann maximal eine Steckkarte neben der Soundkarte. Dies sollte eine Steckkarte sein, die nicht gleichzeitig mit der Soundkarte betrieben wird, also auf keinen Fall die Grafikkarte oder ein Festplattencontroller. Bei Systemen mit Steckplätzen für ISA- und VLB-Steckkarten ist so eine Einbauposition für die Soundkarte jedoch nicht immer möglich. Auch bei Systemen mit ISA- und PCI-Steckplätzen ist diese Einbauposition oft nicht möglich, wenn eine PCI-Soundkarte verwendet wird. Einen besonders "guten" Ruf als Rauschgeneratoren haben auf der Hauptplatine integrierte, als ISA-PnP- oder PCI-Komponente ausgeführte, Soundchips, da sie in besonderem Maße elektromagnetischen Störungen ausgesetzt sind. Bei Soundkarten für den professionellen Bereich ist der A/D-Wandler in eine externe Box ausgelagert oder die gesamte Soundkarte als externes Gerät für den Anschluss an IEEE1394 oder USB ausgeführt.

12.1.7.7. Schnittstellenkarten

Schnittstellenkarten gibt es für den XT-, den ISA- und den PCI-Bus. Sie dienen dem Anschluss von Peripheriegeräten.

12.1.7.7.1. RS232-Schnittstellenkarte

	300 dpi JPG  Legacy-ISA- RS232-Schnittstellenkarte

Steckkarten für diese Schnittstelle, die oft auch einfach als "serielle" Schnittstelle, EIA232-Schnittstelle, V.24-Schnittstelle oder COM-Schnittstelle (COM = CoMmunication Equipment) bezeichnet wird, gibt es für den XT-, den ISA- und den PCI-Bus. Neben einfachen Schnittstellenkarten, auf denen die Standard-I/O-Basisadressen und ggf. einige weiter I/O-Basisadressen für die RS232-Schnittstellen eingestellt werden können, gibt es auch PCI-Steckkarten, auf denen sich bis zu acht RS232-Schnittstellen einen einzigen IRQ teilen, wobei es sich hier um echtes "IRQ sharing" handelt. Jede RS232-Schnittstelle benötigt einen IRQ und einen I/O-Adressbereich, die für die ersten vier RS232-Schnittstellen, die als COM1…COM4 bezeichnet werden, standardisiert sind:

Soll IRQ-Doppelbelegung vermieden werden, können den RS232-Schnittstellen auch andere IRQs per Hardware zugewiesen werden. Für RS232-Schnittstellen ab COM5 können die I/O-Basisadressen relativ frei gewählt werden. Vom Standard abweichende IRQs sowie RS232-Schnittstellen ab COM5 werden nicht von jedem Treiber erkannt. Vom Standard abweichende IRQs und I/O-Basisadressen müssen dem Treiber per Software übermittelt werden, für den Betrieb von RS232-Schnittstellen ab COM5 sind in der Regel spezielle Treiber erforderlich. Der Linux-Kernel unterstützt diese Funktion. Übliche Datentransferraten sind 50, 300, 1.200, 2.400, 4.800, 9.600, 19.200, 38.400, 57.600, 115.200, 230.400, 460.800 und 921.600 Bit·s^-1, die maximal mögliche Datentransferrate hängt von den eingesetzten RS232-Chips ab und richtet sich bei Verbindungen nach dem langsameren Teilnehmer.

• 8250:

  Dieser Chip bietet eine maximale Datentransferrate von 19.200 Bit·s^-1 und besitzt keinen FIFO-Puffer. Auf diesem Chip basierende RS232-Schnittstellen sollten wenn überhaupt nur für sehr langsame Geräte (Maus, Modem im reinen Faxbetrieb) eingesetzt werden.

• 16450:

  Dieser Chip bietet eine maximale Datentransferrate von 38.400 Bit·s^-1 und besitzt keinen FIFO-Puffer. Auf diesem Chip basierende RS232-Schnittstellen sollten nur für langsame Geräte (Maus, Modem im reinen Faxbetrieb, alte Messgeräte) eingesetzt werden.

• 16550A:

  Dieser Chip bietet eine maximale Datentransferrate von 115.200 Bit·s^-1 und besitzt einen FIFO-Puffer (FIFO = First In – First Out). Er ist seit langer Zeit der Standardchip für RS232-Schnittstellen. Möglichst sollten RS232-Schnittstellen mit diesem oder einem noch schnelleren Chip verwendet werden.

Für schnelle RS232-Verbindungen werden die selteneren Chips 16650, 16750 oder 16850 benötigt, außerdem steigen die Anforderungen an die zu verwendenden Kabel. Auf Hauptplatinen mit PCI-Bus sind fast immer zwei RS232-Schnittstellen mit 16550A-Chips integriert, die meist im BIOS einzeln als COM1…COM4 aktiviert werden können. Auf AT-Hauptplatinen sind diese über 10-polige (2×5-pol.) Stiftleisten zugänglich, auf älteren ATX-Hauptplatinen sind beide RS232-Schnittstellen über den I/O-shield herausgeführt, auf neueren ATX-Hauptplatinen nur noch eine oder keine. Die nicht herausgeführten RS232-Schnittstellen sind auf der Hauptplatine dann ebenfalls über 10-polige Stiftleisten zugänglich. Die verschiedenen möglichen Belegungen der 10-poligen Stiftleisten werden in Kapitel 4. erläutert. Auf neueren ATX-Hauptplatinen ist mitunter nur noch eine RS232-Schnittstelle integriert.

12.1.7.7.2. Parallelschnittstellenkarte

	300 dpi JPG  XT-Parallelschnittstellenkarte

Steckkarten für diese Schnittstelle, die auch als "Centronics"-Schnittstelle, IEEE-1284-Schnittstelle (IEEE = Institute of Electrical and Electronics Engineers), Druckerschnittstelle oder LPT-Schnittstelle (LPT: Line Printing Terminal) bezeichnet wird, gibt es für den XT-, den ISA- und den PCI-Bus. Jede Parallelschnittstelle benötigt einen oder zwei I/O-Adressbereiche, mitunter einen IRQ, wobei standardmäßig IRQ5 und IRQ7 benutzt werden, und mitunter einen DMA-Kanal, wobei standardmäßig DMA1 und DMA3 benutzt werden. Der I/O-Adressbereich ist für die ersten drei Parallelschnittstellen, die als LPT1…LPT3 bezeichnet werden, standardisiert sind, wobei es in den Zuordnungen einen Wandel etwa zu Zeiten der 80386er PCs gab:

Der Betrieb von mehr als drei Parallelschnittstellen in einem PC ist nicht ohne Weiteres möglich. Parallele Schnittstellen gibt es in drei Ausführungen, wobei schnellere Ausführungen auch nur in den Betriebarten der langsameren Ausführungen betrieben werden können. Die einfachste und langsamste Version ist SPP (Standard Parallel Port). Solche Parallelschnittstellen können mit oder ohne IRQ betrieben werden. Bei auf der Hauptplatine integrierten Parallelschnittstellen wird der IRQ im BIOS bei Bedarf aktiviert oder deaktiviert, auf XT- und ISA-Steckkarten wird die entsprechende Steckbrücke für den IRQ auf einen oder keinen IRQ gesetzt. Auf einigen Steckkarten kann der IRQ nicht separat angewählt werden, sondern nur zwischen LPT1, LPT2 und LPT3 gewählt werden. Dann wird je nach Einstellung IRQ7 (LPT1), IRQ5 (LPT2) oder einer von beiden IRQs (LPT3) benutzt. Bei einstellbarem IRQ können auch andere IRQs benutzt werden, was dann dem Treiber per Software übermittelt werden muss. IRQ-Doppelbelegung ist nicht zulässig! EPP-fähige Parallelschnittstellen (EPP = Enhanced Parallel Port) sind schneller als SPP-fähige Parallelschnittstellen und benötigen immer einen IRQ. ECP-fähige Parallelschnittstellen (ECP = Extended Capabilities Port) stellen den bisherigen Endpunkt der Entwicklung dar. Sie besitzen einen internen FIFO-Speicher und benötigen immer einen IRQ, einen 8-Bit-DMA-Kanal und zwei I/O-Adressbereiche. LPT1 wird normalerweise mit DMA3 betrieben, LPT2 mit DMA1. Andere DMA-Kanäle sind möglich, wobei neben DMA1 und DMA3 nur noch DMA0 verfügbar ist. Dies muss dann dem Treiber per Software übermittelt werden. DMA-Doppelbelegung ist nicht zulässig!

12.1.7.7.3. USB-Schnittstellenkarte

	300 dpi JPG  USB 1.1-Controllerkarte
	300 dpi JPG  USB 2.0-Controllerkarte

Diese Steckkarten (USB = Universal Serial Bus; scherzhaft auch "Useless Serial Bus", da es nach dessen Einführung zunächst kaum USB-Geräte und so gut wie keine Unterstützung seitens der damals aktuellen Betriebssysteme gab) gibt es nur für den PCI-Bus, auf einigen AT-Hauptplatinen und allen ATX-Hauptplatinen ist mindestens ein USB-Controller integriert und bei Letzteren auch über den I/O-shield nach außen geführt. Nicht nach außen geführte USB-Controller auf der Hauptplatine sind über Stiftleisten zugänglich, deren Pinbelegung jedoch nicht einheitlich ist. Vier nebeneinander liegende Pins sind jedoch häufig in der Reihenfolge Vcc → Data– → Data+ → GND oder spiegelverkehrt belegt. Ist kein Handbuch zur Hauptplatine verfügbar, hilft ein Multimeter weiter. Bei eingeschaltetem PC ist zwischen dem Vcc-Pin und Masse (schwarze Kabel an einem 5¼''-Stromversorgungsstecker, meist auch Gehäusemetall) ein Gleichspannung von etwa +5 V messbar. Bei ausgeschaltetem PC ist zwischen dem GND-Pin und Masse im kleinsten Widerstandsmessbereich bei vorher kompensiertem Messkabelwiderstand ein Widerstand < 1 Ω messbar. Zum Herausführen dieser USB-Anschlüsse gibt es USB-Slotbleche für die Gehäuserückseite, aber auch Slotblenden für die Gehäusefront, die meist auch noch Anschlüsse für IEEE1394 und Sound (line out, line in, mic in) beinhalten. Interne Kartenleser beinhalten meist auch ein oder zwei USB-Anschlüsse.

USB gibt es in drei Versionen. USB 1.0 und USB 1.1 unterscheiden sich nur geringfügig und bieten eine maximale Datentransferrate von 12 Mbit·s^-1, USB 2.0 bietet eine maximale Datentransferrate von 480 Mbit·s^-1 und ist abwärtskompatibel zu USB 1.0 und USB 1.1. Bei den USB-Geräten wird zwischen Low-Speed (1,5 Mbit·s^-1), Full-Speed (12 Mbit·s^-1) und High-Speed (480 Mbit·s^-1) unterschieden, wobei die meisten High-Speed-Geräte auch an USB 1.0- und USB 1.1-Controllern mit Full-Speed arbeiten. USB stellt eine eigene Stromversorgung für Peripheriegeräte bereit. Die verfügbare Spannung beträgt +5 V bei einer Stromentnahme von bis zu 100 mA, was einer maximal verfügbaren Leistung von 0,5 W (LoPower-Geräte) entspricht. Beim Verbinden mit USB darf kein Gerät mehr Strom entnehmen. Im Betrieb kann die maximale Stromentnahme auf 500 mA erhöht werden, was einer maximal verfügbaren Leistung von 2,5 W (HiPower-Geräte) entspricht. USB-Geräte, die ihren Strombedarf über USB decken, werden als Bus-Powered bezeichnet. USB-Geräte, die einen höheren Strombedarf haben und als Self-Powered bezeichnet werden, müssen diesen über eine eigene Stromversorgung decken. Im Falle einer Überlastung wird schlimmstenfalls die USB-Stromversorgung zerstört, womit USB dann praktisch unbrauchbar wird. Modernere USB-Controller sind jedoch mit selbstrückstellenden Sicherungen ausgestattet. Nach einer Überlastung muss das verursachende Gerät vom USB getrennt werden und die ausgelöste selbstrückstellenden Sicherung muss wieder abkühlen, bevor wieder ein USB-Gerät angeschlossen werden darf. In so einem Fall ist es sinnvoll, den PC auszuschalten. Die Überlastung einer USB-Stromversorgung kann auch zum Systemabsturz führen, da bis zum Auslösen der selbstrückstellenden Sicherung, was bei nur geringer Überlastung mehrere Sekunden dauern kann, unsinnige Daten über USB übertragen werden können! Die maximal zulässige Kabellänge zwischen USB-Controller und USB-Gerät beträgt 5 m (Full- und High-Speed-Kabel) bzw. 3 m (Low-Speed-Kabel). Größere Entfernungen können überbrückt werden, indem an Stelle eines USB-Gerätes nach jeder Kabellänge ein sogenannter USB-Hub, ein USB-Verteiler zum Anschluss mehrerer USB-Geräte, zwischengeschaltet wird. Die so überbrückbare Länge liegt bei ca. 30 m. Für einen stabilen Betrieb sollten Self-Powered-USB-Hubs verwendet werden. Ein weiterer Vorteil von Self-Powered-USB-Hubs liegt darin, das jedes einzelne daran angeschlossene Gerät beim Einschalten einen Strom von bis zu 100 mA und im Betrieb von bis zu 500 mA entnehmen darf. Bei Bus-Powerd-Hubs dürfen alle daran angeschlossenen Geräte zusammen nur einen Strom von bis zu 100 mA beim Einschalten und von bis zu 500 mA im Betrieb entnehmen, was häufig zu Überlastungen und damit Instabilitäten führt! Einige USB-Geräte müssen direkt mit einem USB-Controller verbunden werden, da sie nicht richtig funktionieren, wenn ein USB-Hub zwischengeschaltet ist.

USB 1.1-Controller-Steckkarten, benötigen einen IRQ, einen I/O-Adressbereich und einen Speicherbereich und sind im Betrieb meist unproblematisch, funktionieren jedoch auf vielen 80486er-Hauptplatinen mit PCI-Bus nicht. USB 2.0-Controller-Steckkarten stellen noch höhere Anforderungen an die Hardware. Außerdem benötigen sie in der Regel drei IRQs, mehrere I/O-Adressbereiche und Speicherbereiche. Im günstigsten Fall teilen sich diese drei IRQs per IRQ sharing einen IRQ, ansonsten werden tatsächlich drei IRQs belegt, was fast zwangsläufig zu IRQ sharing mit anderen Hardwarekomponenten führt. Ist davon auch die Grafikkarte, insbesondere eine AGP-Grafikkarte, betroffen, ist Ärger vorprogrammiert und auf den USB 2.0-Controller wird in diesen Fällen besser verzichtet!

12.1.7.7.4. IEEE1394-Schnittstellenkarte

	300 dpi JPG  IEEE1394-Controllerkarte

Diese auch FireWire genannte Schnittstelle gibt es nur für den PCI-Bus und ist in PCs seltener anzutreffen als USB, obwohl sie stabiler arbeitet und bereits in der langsamsten Version eine maximale Datentransferrate von 400 Mbit·s^-1 bietet. Selten sind die Versionen mit einer maximale Datentransferrate von 800 Mbit·s^-1 oder 1600 Mbit·s^-1. IEEE1394 stellt eine eigene Stromversorgung für Peripheriegeräte bereit. Die verfügbare Spannung beträgt +12 V bei einer maximalen Stromentnahme von 1,5 A, was einer maximal verfügbaren Leistung von 18 W entspricht. IEEE-1394-Controllerkarten müssen auch mit dem Computernetzteil (3½''- oder 5¼''-Stromanschlussstecker) verbunden werden! Der PCI-Bus führt nur auf einer einzigen Leitung +12 V, die beim Anschluss von IEEE1394-Geräten mit hohem Strombedarf überlastet werden kann, wodurch die Hauptplatine zerstört werden kann! An jeden Kabelstrang dürfen maximal sechszehn Geräte angeschlossen werden. Der Abstand zwischen zwei Geräten darf maximal 4,5 m betragen, die Gesamtlänge jedes Kabelstrangs 72 m. Auf der Hauptplatine werden IEEE1394-Controller erst in jüngerer Zeit integriert, daher bleiben für alte PCs nur Steckkarten. Jeder IEEE1394-Controller benötigt einen IRQ, einen I/O-Adressbereich und einen oder zwei Speicherbereiche. Der Betrieb ist meist problemlos. Auf sehr alten Hauptplatinen mit PCI-Bus funktionieren sie jedoch unter Umständen nicht. IEEE1394 ist netzwerkfähig. Somit ist es möglich, Geräte in das LAN mit einzubeziehen, die nicht über einen Ethernetcontroller verfügen. Ein Beispiel dafür sind bestimmte Versionen der "Sony PlayStation 2" mit IEEE1394-Controller, die sich nach der Installation einer speziellen Linux-Distribution als Vektorrechner nutzen lassen.

12.1.7.7.5. MIDI-Schnittstellenkarte

Reine MIDI-Schnittstellenkarten (MIDI = Musical Instrument Digital Interface) sind relativ selten und wurden für den XT-Bus gebaut. Sie benötigen einen IRQ und einen I/O-Adressbereich. Allerdings findet sich auf nahezu jeder Soundkarte eine MIDI-Schnittstelle.

12.1.7.7.6. Gameport-Schnittstellenkarte

Reine Gameport-Schnittstellenkarten sind relativ selten und wurden für den XT- und den ISA-Bus gebaut. Sie benötigen nur einen I/O-Adressbereich je Gameport. Dafür findet sich auf den meisten Multi-I/O-Controllern und vielen Soundkarten ein Gameport.

12.1.7.7.7. "exotische" Schnittstellenkarten

	300 dpi JPG  Legacy-ISA-IEEE488- Schnittstellenkarte

Hierunter fallen Steckkarten, die eine Verbindung des PCs mit im PC-Bereich eher exotischen externen Bussen wie z. B. IEEE488 (IEC625, GPIB), RS422 (EIA422, ITU-T V.11), RS485 (EIA485) oder den diversen Feldbussen (CAN-Bus, Interbus, Modbus, …) ermöglichen. Diese Steckkarten gibt es für den XT-, den ISA- und den PCI-Bus. Sie benötigen in der Regel einen IRQ, einen I/O-Adressbereich, mitunter einen Speicherbereich und mit Ausnahme der PCI-Steckkarten mitunter auch einen DMA. Die Treiberbeschaffung für derartige Schnittstellenkarten kann im Einzelfall problematisch sein, wenn der Originaltrieber nicht mehr vorhanden ist oder ein Betriebssystem verwendet werden soll, auf dem dieser Treiber nicht funktioniert. In solchen Fällen kann die Installation eines zweiten, zum Treiber passenden Betriebssystems erforderlich werden.

12.1.7.8. TV-Karte

	300 dpi JPG  analoge TV-Karte/UKW-Radiokarte
	300 dpi JPG  digitale TV-Karte (DVB-T)

Diese Steckkarten benötigen einen IRQ, einen I/O-Adressbereich und mitunter einen Speicherbereich. TV-Karten gibt es in zwei Versionen:

Analoge TV-Karten empfangen analog ausgestrahlte Fernsehsignale (VHF und UHF), einige auch analog ausgestrahlte Radiosignale (nur UKW) über Antenne, Kabel oder Satellit. Die Digitalisierung erfolgt nur bei höherwertigen Steckkarten direkt auf der Karte durch einen eigenen Prozessor und erfordert ansonsten viel Rechenleistung. Daher gibt es diese Karten ohne eigenen Prozessor nur für den PCI-Bus. Damit TV-Karten ohne eigenen Prozessor überhaupt richtig funktionieren, sollte der PC über eine CPU mit f_clk ≥ 400 MHz und mindestens 256 MiB RAM verfügen und auch dann ist der PC während des TV-Empfangs voll ausgelastet, andere Anwendungen sollten nicht parallel laufen. Analoges Fernsehen wird in Europa zunehmend durch digitales Fernsehen (Digital Video Broadcast, DVB) ersetzt, daher werden analoge TV-Karten kaum noch benötigt. Nur wenn die analoge TV-Karte auch Radiosignale empfangen kann oder der PC in einem der wenigen noch nicht mit DVB versorgten Gebiete zum Einsatz kommen soll, lohnt der Einsatz einer solchen Karte. Für reinen Radioempfang reicht auch etwas schwächere Hardware, da die Digitalisierung der Audiosignale weniger rechenintensiv ist. Analoge TV-Karten benötigen zum Digitalisieren der Audiosignale eine Soundkarte. "line out" der TV-Karte wird über ein Kabel mit "line in" der Soundkarte verbunden.

Digitale TV-Karten empfangen digital ausgestrahlte Fernsehsignale (DVB) über Antenne (DVB-T, -T = terrestrial), Kabel (DVB-C, -C = cable) oder Satellit (DVB-S, -S = satellite). Selten sind Combokarten, die von zwei oder allen drei Quellen Fernsehsignale empfangen können. Digitale TV-Karten gibt es nur für den PCI-Bus. Das digitale Fernsehsignal liegt bereits als Datenstrom vor, der für die spätere Verwendung nur noch auf der Festplatte gespeichert werden muss. Dieser Vorgang benötigt wenig Rechenleistung, jedoch müssen Festplatte und Festplattencontroller hinreichend schnell sein. Da die Wiedergabe der aufgezeichneten Fernsehsignale, also des "Films", deutlich mehr Rechenleistung erfordert, scheidet sehr alte Hardware für den Einsatz dieser Karten ebenfalls aus. Eine Soundkarte wird nur zur Wiedergabe des im Fernsehsignal enthaltenen Audiosignals benötigt und nicht mit der digitalen TV-Karte verbunden. Steht die Anschaffung einer digitalen TV-Karte an, sollte bei vorhandener digitaler Satellitenanlage eine DVB-S-Karte und ansonsten eine DVB-T-Karte gewählt werden. DVB-T-Empfang ist häufig schon mit einer aktiven Zimmerantenne, ggf. am Fenster platziert, möglich, in hartnäckigen Fällen wird eine Dach- oder Dachbodenantenne benötigt. DVB-C-Karten benötigen hingegen einen digitalen TV-Kabelanschluss, der Einrichtungskosten und vor allem hohe monatliche Kosten verursacht! Wenn andere Empfangsmöglichkeiten (DVB-T, DVB-S) bestehen, sollte aus Kostengründen auf diesen Kabelanschluss verzichtet werden.

12.1.7.9. ISDN-Karte

	300 dpi JPG  ISDN-Karten: links PCI, rechts Legacy-ISA

Diese Steckkarten gibt es für den ISA- und den PCI-Bus und dienen der Verbindung des PCs mit dem ISDN-Netz (ISDN = Integrated Services Digital Network). Sie benötigen einen IRQ und einen I/O-Adressbereich, mitunter auch einen Speicherbereich. ISA-ISDN-Karten sind in der Regel nicht PnP-fähig. Für den Internetzugang werden solche Karten nur benötigt, wenn kein DSL, dafür aber ISDN, verfügbar ist. Die maximale Datentransferrate am ISDN-Netz beträgt in beide Richtungen 64 kBit·s^-1 pro Kanal. Die beiden üblicherweise verfügbaren ISDN-Kanäle können auch gebündelt werden, woduch sich die maximale Datentransferrate auf 128 kBit·s^-1 in beide Richtungen verdoppelt. Allerdings fallen auch die doppelten "Gebühreneinheiten" an, ohne ISDN-Flatrate bedeutet Kanalbündelung also auch "Preisbündelung", sprich Verdopplung der Kosten! Mit ISDN-Karten können zudem Faxe versendet und einige ISDN-Telefonanlagen gesteuert werden. Mit sogenannten "passiven" oder "semiaktiven" ISDN-Karten sind die oben erwähnten Funktionen verfügbar. Nur sogenannte "aktive" ISDN-Karten können bei arbeitendem PC auch Faxe empfangen. Passive ISDN-Karten sind in großer Stückzahl verfügbar, da sie kaum noch gebraucht werden. Aktive ISDN-Karten hingegen sind selten und werden nach wie vor hochpreisig gehandelt. An einem ISDN-Basisanschluss kann zeitgleich telefoniert und über eine ISDN-Karte kommuniziert werden.

12.1.8. Festplatte

	300 dpi JPG  IDE-Festplatten: links 3½'', rechts 2½''

Festplatten (harddisk drive, kurz: HDD) sind bis auf eine Ausnahme (Solid State Disk) magnetische Datenträger. Festplatten und andere Geräte, die größere Datenmengen nichtflüchtig speichern, werden auch als Massenspeicher (engl.: mass storage device) bezeichnet. Die Festplatte muss alle zu installierenden Betriebssysteme, Anwendungsprogramme und Anwenderdaten aufnehmen. Nach der Installation von Betriebssystem und Anwendersoftware sollten die entsprechenden Partitionen zu maximal 50% gefüllt sein, um genügend Reserven für Nachinstallationen zu haben. Die meisten Betriebssysteme benötigen zudem eine Auslagerungspartition oder eine Auslagerungsdatei. Letztere wird idealerweise mit fester Größe auf einer unmittelbar zuvor defragmentierten Partition angelegt, wobei diese Partition einige MB größer als die Auslagerungsdatei sein muss. Linux benötigt zudem in vielen Fällen eine Bootpartition, die komplett vom BIOS aus ansprechbar sein muss und auf alten PCs daher immer angelegt werden sollte. Etwa 32 MB sind dafür ausreichend. Auf die Partition für die Anwenderdaten muss von allen installierten Betriebssystemen aus schreibend und lesend zugegriffen werden können. Idealerweise wird dafür eine weitere Festplatte verwendet. Bei einem Absturz des Betriebssystems ist dann das Risiko eines Verlustes von Anwenderdaten geringer. Eine FAT-Partition, die mit FAT32 formatiert ist, ist für diesen Zweck eine gute Lösung, wenn neben Linux oder anderen UNIX-artigen Betriebssystemen auch ein DOS-Betriebssystem installiert ist. Festplatten sind auf Grund der darin enthaltenen Mechanik empfindlich gegenüber starken Beschleunigungen und Verzögerungen, wie sie bei Schlägen oder Stürzen auftreten können. Nach einem solchen Ereignis kann die Festplatte bereits mechanisch beschädigt sein und somit Daten verloren sein, obwohl die Elektronik noch einwandfrei arbeitet! Mit Ausnahme von Notebookfestplatten sind Festplatten nur für den ortsfesten Betrieb ausgelegt. Festplatten oder Geräte, die Festplatten enthalten, sind dementsprechend vorsichtig zu handhaben! Festplatten besitzen einen flüchtigen Speicher mit im Vergleich zur Festplattenkapazität geringer Kapazität, der als Cache-RAM benutzt wird.

IDE-Festplatten sind in alten PCs am häufigsten anzutreffen. SCSI-Festplatten sind seltener, da sie teurer als die jeweils zur gleichen Zeit produzierten IDE-Festplatten sind und zudem einen eigenen Controller (SCSI-Controller) benötigen. Dafür sind sie etwas schneller als die jeweils zur gleichen Zeit produzierten IDE-Festplatten. SATA-Festplatten sind moderne Festplatten, die IDE- und SCSI-Festplatten zunehmend ablösen. Auch sie benötigen einen eigenen Controller (SATA-Controller), den es nur für den PCI-Bus gibt, womit sie für sehr alte PCs ausscheiden. Dafür sind sind sie schneller als vergleichbare IDE-Festplatten. Muss eine Festplatte beschafft werden, sollte eine IDE-Festplatte beschafft werden. Sehr alte Festplatten < 500 MB sollten wenn überhaupt als zusätzliche Festplatten zum Einsatz kommen, da sie sehr langsam sind und deren Kapazität für die Installation eines Betriebssystems mit Anwendungsprogrammen oft nicht ausreicht. Die gängigste Baugröße für PC-Festplatten ist 3½'' half size (halbe Bauhöhe), seltener sind 3½'' full size (volle Bauhöhe) und 5¼'' half size. Notebookfestplatten (übliche Baugröße 2½'') können z. B. mit der in Kapitel 3. beschriebenen Methode ebenfalls in PCs genutzt werden.

Die Solid State Disk (SSD) ist eine Sonderform der Festplatte und ein elektronischer Datenträger, die keine beweglichen Komonenten enthält und daher entsprechend rubust ist. Die Datenspeicherung erfolgt in einem nichtflüchtigen Speicher. Ein Cache-RAM ist nicht notwendig. Die Hybridfestplatte besteht aus einer SSD mit verhältnismäßig kleiner Kapazität und einer mechanischen Festplatte mit sehr viel größerer Kapazität. Hybridfestplatten sind wegen der darin enthaltenen Mechanik genauso empfindlich wie rein mechanische Festplatten! Die in der Hybridfestplatte enthaltene SSD wird als Cache benutzt. SSDs und Hybridfestplatten werden wie normale Festplatten angesprochen.

Beim Einbau von Festplatten in den PC ist zu beachten, dass diese im Betrieb warm werden. Daher muss über und unter jeder Festplatte genug Freiraum bleiben, damit die entstehende Wärme abgeführt werden kann. In 3½''-Schächten sollten die Festplatten daher nicht direkt übereinander eingebaut werden, obwohl dies in den meisten Gehäusen möglich ist. In kleinen Gehäusen (Minitower) oder bei mehreren Festplatten im PC können Platzprobleme auftreten. Eine Lösung für dieses Problem ist, einige Festplatten mit Metallblechen zu verschrauben und auf den Gehäuseboden zu stellen und die gesamte Konstruktion am Gehäuse zu fixieren. Eine derartige Konstruktion ist im Bild in Kapitel 12.2.5.5. zu sehen.

• IDE-Festplatten:

  Die maximalen Datentransferraten (zwischen der Festplattenelektronik und dem IDE-Controller) werden in Kapitel 1. erläutert. Gängige Speicherkapazitäten sind 540 MB, 1,0 GB, 1,2 GB, 1,6 GB, 2,0 GB, 2,5 GB, 3,2 GB, 4,3 GB, 6,5 GB, 8,4 GB, 10 GB, 20 GB, 30 GB, 40 GB, 80 GB, 120 GB, 160 GB und größer. Den Größen 8,4 GB, 30 GB und 120 GB kommt eine besondere Bedeutung zu, da sie jeweils unterhalb einer der in Kapitel 11. erwähnten Kapazitätsgrenzen liegen. Mittlerweile sind im Handel außer IDE-Festplatten, die 48-Bit-LBA benötigen, fast nur noch 80 GB-IDE-Festplatten erhältlich. IDE-Festplatten gibt es auch als SSDs und Hybridfestplatten.

• SCSI-Festplatten:

  Diese Festplatten gibt es mit ähnlichen Speicherkapazitäten wie IDE-Festplatten. SCSI-Festplatten eignen sich als Festplatten für die Anwenderdaten, sofern der SCSI-Controller im PC funktioniert und die installierten Betriebssysteme SCSI unterstützen. Das Starten von SCSI-Festplatten sollte vermieden werden, da die dazu notwendige Konfiguration des Betriebssystems recht umständlich ist. Ein Linux kann auf solchen Festplatten installiert werden, die Bootpartition sollte jedoch auf einer IDE-Festplatte liegen.

  SCSI-Controller initalisieren beim Starten des PCs die angeschlossenen Geräte der Reihe nach. Bei den meisten SCSI-Festplatten kann mit einer Steckbrücke eingestellt werden, dass die Mechanik der Festplatte erst gestartet wird, wenn die Festplatte vom SCSI-Controller initialisiert wird. Dadurch benötigt immer nur eine SCSI-Festplatte gleichzeitig den erhöhten Einschaltstrom, wodurch die Strombelastung des Netzteils beim Starten sinkt.

• SATA-Festplatten:

  Diese Festplatten gibt es mit Speicherkapazitäten von 80 GB bis > 1 TB. "Kleinere" SATA-Festplatten eignen sich als Festplatten für die Anwenderdaten, sofern der SATA-Controller im PC funktioniert und die installierten Betriebssysteme SATA unterstützen. Das Starten von SATA-Festplatten sollte vermieden werden, da die dazu notwendige Konfiguration des Betriebssystems recht umständlich ist. Ein Linux kann auf solchen Festplatten installiert werden, die Bootpartition sollte jedoch auf einer IDE-Festplatte liegen. SATA-Festplatten gibt es auch als SSDs und Hybridfestplatten.

Bevor die Festplatte für den eigentlichen Zweck benutzt wird, ist sie intensiv auf Fehler zu überprüfen, um Datenverlusten und Systeminstabilitäten vorzubeugen! Dazu wird ein komplett von CD-ROM oder, wenn das BIOS das Starten von CD-ROM nicht unterstützt, von Diskette lauffähiges Linux gestartet und der Festplattentest mit dem Befehl badblocks -wsv /dev/??? gestartet, wobei ??? gemäß untenstehender Tabelle zu ersetzen ist:

¹Verschiebt sich, wenn vor den Festplatten andere Geräte (CD-/DVD-Laufwerke, interne Kartenleser, …) angeschlossen sind. Externe USB-Massenspeicher (USB-Sticks, Kartenleser, …) vorher entfernen, da diese von Linux wie SCSI-/SATA-Laufwerke angesprochen werden!

Durch den hier beschriebenen Test, der je nach Kapazität der Festplatte und Geschwindigkeit des PCs mehrere Stunden dauern kann (ggf. über Nacht laufen lassen!) werden nicht nur Fehler erkannt, sondern die gesamte Festplatte wird auch nacheinander mit den Bitmustern 0xAA = 10101010b, 0x55 = 01010101b, 0xFF = 11111111b und 0x00 = 00000000b beschrieben. Dadurch werden eventuell vorhandene Datenreste und vor allem Partitionstabellen "entsorgt", so dass eine komplett leere Festplatte zur Verfügung steht. Natürlich darf der Test nicht in dieser Form auf Festplatten angewendet werden, auf denen sich noch zur weiteren Verwendung bestimmte Daten befinden. Diese sind vorher zu sichern, danach kann der Test ohne Datenverlust mit dem Befehl badblocks -nsv /dev/??? gestartet werden, wobei ??? gemäß obenstehender Tabelle zu ersetzen ist. Erkennt der Test Fehler, ist die Festplatte zu entsorgen!

12.1.9. Laufwerke für Wechselmedien

Den nachfolgend beschriebenen Laufwerken ist gemein, dass sie, sofern es sich nicht um externe Laufwerke handelt, in einen 3½''- oder 5¼''-Schacht eingebaut werden. Bei IDE-Laufwerken ist einiges zu beachten. Wird ein solches Laufwerk zusammen mit einer IDE-Festplatte an einen IDE-Controller angeschlossen, so sind in der Regel die IDE-Festplatte als Master und das andere IDE-Laufwerk als Slave anzuschließen. Außerdem sollte das IDE-Laufwerk busseitig mindestens die gleiche maximale Datentransferrate wie die IDE-Festplatte aufweisen, um die IDE-Festplatte nicht auszubremsen.

Die in den Laufwerken eingesetzten Medien sind magnetische und optische Datenträger. Datenverlust oder Zerstörung des Datenträgers tritt bei magnetischen Datenträgern auf, wenn diese starken äußeren Magnetfeldern ausgesetzt werden. Starke Magnetfelder werden im Haushalt von größeren Elektromotoren und Transformatoren, Röhrenmonitoren (Ablenkeinheit an der Kathodenstrahlröhre), Lautsprechern und Permanentmagneten, insbesondere den in jüngerer Zeit häufiger auftauchenden Neodymmagneten, verursacht. Bei optischen Datenträgern tritt Datenverlust, in der Regel einhergehend mit der Zerstörung des Mediums, bei starker Lichteinwirkung insbesondere durch Sonnenlicht auf. Beim Betrieb und insbesondere bei der Lagerung der Datenträger ist darauf zu achten, dass diese nicht den erwähnten schädlichen Einflüssen ausgesetzt sind. So wird eine auf der Lautsprecherbox liegende Diskette oder eine in der Fensterbank liegende CD die darauf gespeicherten Daten nicht allzulange erhalten.

12.1.9.1. Diskettenlaufwerk

	300 dpi JPG  Diskettenlaufwerke: links 3½'', rechts 5¼''
	300 dpi JPG  3½''-DD-Diskette
	300 dpi JPG  5¼''-HD-Diskette

In PCs werden Diskettenlaufwerke in den Größen 3½'' und 5¼'' eingesetzt. An den Floppycontroller, der sich auf einer Multi-I/O-Steckkarte befindet oder auf der Hauptplatine integriert ist, können zwei Diskettenlaufwerke (floppy disk drive, kurz: FDD) angeschlossen werden, die vom BIOS als Laufwerk A: (Drive A:) und Laufwerk B: (Drive B:) angesprochen werden. Das Floppykabel ist ein 36-poliges Flachbandkabel, bei dem zwischen den beiden Anschlüssen für die Diskettenlaufwerke einige Adern gekreuzt sind. 3½''- und 5¼''-Diskettenlaufwerke besitzen unterschiedliche Anschlüsse. Hochwertige Floppykabel besitzen für beide Laufwerke jeweils beide Stecker, von denen natürlich nur jeweils einer benutzt werden darf. Der Anschluss von drei oder vier Diskettenlaufwerken ist nicht vorgesehen! Weit verbreitet sind Floppykabel, an die als Laufwerk A: nur ein 3½''-Diskettenlaufwerk angeschlossen werden kann und als Laufwerk B: wahlweise ein 3½''- oder ein 5¼''-Diskettenlaufwerk angeschlossen werden kann. Seltener sind Floppykabel, an die nur zwei 3½''-Diskettenlaufwerke angeschlossen werden können, oder an die als Laufwerk A: nur ein 3½''-Diskettenlaufwerk und als Laufwerk B: nur ein 5¼''-Diskettenlaufwerk angeschlossen werden können. Außerdem gibt es Steckadapter zum Anschluss eines 3½''-Diskettenlaufwerkes an einen 5¼''-Stecker und zum Anschluss eines 5¼''-Diskettenlaufwerkes an einen 3½''-Stecker. Laufwerk A: wird am freien Ende des Floppykabels angeschlossen, die gekreuzten Adern im Floppykabel müssen physikalisch zwischen dem als Laufwerk A: vorgesehenen Diskettenlaufwerk und dem Floppycontroller liegen. Laufwerk B: wird so mit dem Kabel verbunden, dass die gekreuzten Adern im Floppykabel nicht zwischen dem als Laufwerk B: vorgesehenen Diskettenlaufwerk und dem Floppycontroller liegen. Ein Diskettenlaufwerk als Laufwerk A: sollte immer eingebaut werden, da jeder PC vom Laufwerk A: starten kann. Bei sehr alten PCs ist dies sogar die einzige Möglichkeit zu starten, solange kein Betriebssystem auf der Festplatte installiert ist. Außerdem können bei Problemen Diagnoseprogramme, die komplett von Diskette starten, eingesetzt werden.

Disketten sind magnetische Datenträger. Unterschieden wird zwischen einseitig (single-sided, kurz: SS, 1S) und beidseitig (double-sided, kurz: DS, 2S) beschreibbaren Disketten, wobei einseitig beschreibbare Disketten so gut wie nicht mehr anzutreffen sind. Beidseitig beschreibbare Disketten haben bei sonst gleicher Organisation die doppelte Speicherkapazität wie einseitig beschreibbare Disketten. Üblich sind Disketten in den Größen 3½'' und 5¼''. Ausschlaggebend ist für die Speicherkapazität zudem die Organisation (Dichte) der Disketten (Angaben für beidseitig beschreibbare Disketten):

QD-Disketten gibt es nur in der Größe 5¼'', ED-Disketten nur in der Größe 3½''. Disketten können "überformatiert" werden, in dem mehr Spuren oder Sektoren pro Spur angelegt werden, wodurch die verfügbare Speicherkapazität steigt. Allerdings verursachen einige Diskettenlaufwerke Probleme mit überformatierten Disketten. Gängige Überformate sind 1722 kB (3½''-HD-Diskette mit 82 Spuren und 21 Sektoren je Spur) und 1760 kB (3½''-HD-Diskette mit 80 Spuren und 22 Sektoren je Spur).

3½''- und 5¼''-Diskettenlaufwerke gibt es in nur DD-fähigen und HD-fähigen Versionen. Auch in alten PCs sollten nur HD-fähige Laufwerke (1,44 MB 3½'' und 1,2 MB 5¼'') eingesetzt werden, die aber schon seit Langem Standard sind. Alte nur DD-fähige Laufwerke (720 KB 3½'' und 360 KB 5¼'') sollten nicht verwendet werden, insbesondere nicht als erstes Diskettenlaufwerk im System. Nachfolgend wird von der Verwendung von HD-fähigen Diskettenlaufwerken ausgegangen, weshalb dies nicht mehr extra erwähnt wird. Als Laufwerk A: sollte immer ein 3½''-Laufwerk eingebaut werden, da 5¼''-Disketten schmutzanfälliger, mechanisch weniger robust (floppy disk (engl.): wabbelige Scheibe, "Schwabbeldiskette", bei den 5¼''-Disketten ist auch die Kunststoffhülle flexibel) und zudem kaum noch erhältlich sind. Außerdem passen einige Diagnoseprogramme nur auf eine 3½''-Diskette. Ein 5¼''-Diskettenlaufwerk (als Laufwerk B:) sollte nur eingebaut werden, wenn noch 5¼''-Disketten vorhanden sind und benutzt werden sollen. Selten sind ED-fähige Laufwerke (2,88 MB, nur 3½''), die aber verwendet werden können, wenn das BIOS der Hauptplatine diese Laufwerke unterstützt.

Disketten können mit einem Hardware-Schreibschutz versehen werden, der per Software nicht umgangen werden kann. Bei den 3½''-Disketten wird dazu ein Schieber im Diskettengehäuse in die andere Position gebracht (Loch verdeckt = kein Schreibschutz; Loch sichtbar = Schreibschutz aktiv), bei den 5¼''-Disketten wird eine seitlich in der Kunststoffhülle angebrachte Aussparung mit einem lichtundurchlässigen Klebestreifen, der zum Lieferumfang dieser Disketten gehört, verschlossen (Aussparung sichtbar = kein Schreibschutz; Aussparung verdeckt = Schreibschutz aktiv). Beim Schreiben auf Disketten ist darauf zu achten, dass die Laufwerksverriegelung erst gelöst und die Diskette entnommen werden, nachdem alle Schreibvorgänge abgeschlossen sind. Sonst sind die Daten verloren!

12.1.9.2. CD-ROM-Laufwerk

	300 dpi JPG  proprietäres CD-ROM-Laufwerk (Mitsumi LU005S) mit Zubehör: 1. Laufwerk 2. Legacy-ISA-Controllerkarte 3. Datenkabel 4. analoges Audiokabel		300 dpi JPG  IDE-CD-ROM-Laufwerk (Mitsumi FX400D)

Diese Laufwerke (CD-ROM = Compact Disc Read-Only Memory) gibt es mit IDE- und SCSI-Schnittstelle, daneben existieren einige CD-ROM-Laufwerke der ersten Generation mit proprietären Schnittstellen (Mitsumi, Panasonic, Sony). Diese Laufwerke benötigen eine entsprechende Controllerkarte. Auf einigen alten ISA-Soundkarten finden sich ebenfalls Anschlüsse für diese proprietären Laufwerke. Da diese Laufwerke häufig Probleme verursachen, sollten sie nur verwendet werden, wenn das Laufwerk definitiv funktioniert, komplett mit Zubehör vorhanden ist oder an einem entsprechenden Anschluss der Soundkarte funktioniert und der Einbau eines IDE- oder SCSI-CD-ROM-Laufwerks nicht möglich ist, weil z. B. kein IDE- oder SCSI-Anschluss mehr im System verfügbar ist. Proprietäre CD-ROM-Laufwerke sind nicht bootfähig! IDE-CD-ROM-Laufwerke werden auch als ATAPI-CD-ROM-Laufwerke (ATAPI = Advanced Technology Attachment with Packet Interface), ATA/ATAPI-CD-ROM-Laufwerke oder IDE/ATAPI-CD-ROM-Laufwerke bezeichnet. Die einfache Lesegeschwindigkeit ergibt eine maximale Datentransferrate von 150 KB·s^-1. Bezogen auf die einfache Lesegeschwindigkeit sind CD-ROM-Laufwerke mit den Lesegeschwindigkeiten 1×, 2×, 4×, 8×, 16×, 24×, 32×, 40×, 48× und 52× gängig. Nach Möglichkeit sollten neuere CD-ROM-Laufwerke verwendet werden, da alte Laufwerke oft Probleme mit gebrannten CDs (CD-R) haben und mehrfach beschreibbare CDs (CD-RW) gar nicht lesen können. Außerdem weisen alte IDE-CD-ROM-Laufwerke busseitig sehr niedrige maximale Datentransferraten auf, ein sinnvoller Betrieb zusammen mit einer IDE-Festplatte an einem IDE-Controller ist dann meist nicht möglich. Ein CD-ROM-Laufwerk sollte immer in den PC eingebaut werden, da sich Software von CD-ROMs einfach installieren lässt und von IDE- und SCSI-CD-ROM-Laufwerken gestartet werden kann, sofern das BIOS der Hauptplatine oder das des SCSI-Controllers dies unterstützen. CDs sind optische Datenträger.

12.1.9.3. CD-Brenner

Diese Laufwerke gibt es mit IDE- und SCSI-Schnittstelle. Die Lesegeschwindigkeiten und bei neueren CD-Brennern auch die Brenngeschwindigkeiten für CD-Rs (Compact Disc Recordable, einmal beschreibbare Rohlinge) entsprechen denen von CD-ROM-Laufwerken. Bei alten CD-Brennern liegt die Brenngeschwindigkeit für CD-Rs niedriger. Die Brenngeschwindigkeit für CD-RWs (Compact Disc ReWritable, mehrmals beschreibbare Rohlinge) liegt immer niedriger als die Lesegeschwindigkeit und oft auch niedriger als die Brenngeschwindigkeit für CD-Rs. Sehr alte CD-Brenner können keine CD-RWs beschreiben und meist auch nicht lesen. Außerdem funktioniert die Erstellung von CDDAs (Compact Disc Digital Audio, Audio-CDs) nicht richtig. Zwischen den einzelnen Tracks sind beim Abspielen der CDDA störende Knackser hörbar. Diese alten CD-Brenner sollten nur noch verwendet werden, wenn ausschließlich Daten auf CD-R gebrannt werden sollen. Die Rohlinge gibt es mit einem Außendurchmesser von 12 cm (Standardgröße) mit Kapazitäten von 650 MB (CDDA: 74 Minuten Musik), 700 MB (CDDA: 80 Minuten Musik) und 800 MB (CDDA: 90 Minuten Musik). Letztere können nicht von allen CD-ROM-Laufwerken und CD-Spielern gelesen werden, weshalb Rohlinge mit einer Kapazität von 700 MB am häufigsten eingesetzt werden. Daneben gibt es auch kleinere Rohlinge mit einem Außendurchmesser von 8 cm, die in die innere Vertiefung im Laufwerk eingelegt werden. Diese Rohlinge verfügen über eine Speicherkapazität von 185 MB (CDDA: 21 Minuten Musik). CD-Brenner stellen relativ hohe Anforderungen an die Hardware, insbesondere an die Lesegeschwindigkeit von der Festplatte, auf der die zu brennenden Daten liegen. In sehr alten PCs (80386er, 80486er) sollten CD-Brenner nicht verwendet werden. Ist die Hardware zu schwach für ein Brennen mit maximal möglicher Geschwindigkeit, kann die Brenngeschwindigkeit per Software reduziert werden. Bei älteren CD-Brennern geht das im Extremfall bis runter auf 1×, bei modernen CD-Brennern meist nur runter bis 4×. Bei älteren CD-Brennern muss der Rohling in einem ununterbrochenen Durchlauf gebrannt werden. Kann der PC die Daten nicht schnell genug liefern, weil die Festplatte zu langsam ist oder parallel andere Anwendungen laufen, kommt es zum "buffer underrun" und der Rohling ist Schrott. Moderne CD-Brenner besitzen jedoch Techniken, um in so einem Fall den Brennvorgang zu unterbrechen und später fortzusetzen. Diese Technik muss vor Beginn des Brennvorgangs per Software freigeschaltet werden, weitere Maßnahmen während des Brennvorgangs sind nicht notwendig. Generell sollten während des Brennvorgangs auf alten PCs keine weiteren Programme laufen, damit die Hardwareressourcen komplett für den Brennvorgang zur Verfügung stehen. Bei IDE-CD-Brennern ist einiges zu beachten. Die zu brennenden Daten dürfen nicht von einem IDE-Laufwerk kommen, dass zusammen mit dem IDE-CD-Brenner am selben IDE-Controller angeschlossen ist. IDE-Controller können immer nur mit einem Gerät gleichzeitig kommunizieren. Somit ist ein Scheitern des Brennvorgangs vorprogrammiert, da kein kontinuierlicher Datenstrom zum Brenner fließen kann. Wenn eine Primärdatenquelle am selben IDE-Controller wie der IDE-CD-Brenner angeschlossen ist, müssen die Daten zunächst auf einer Festplatte, die nicht am selben IDE-Controller wie der IDE-CD-Brenner angeschlossen ist, zwischengespeichert werden und die Daten fließen dann von dort zum IDE-CD-Brenner. Außerdem funktionieren einige IDE-CD-Brenner nicht richtig, wenn sie als Slave angeschlossen werden. Dann bleibt nur der Anschluss als Master ggf. an einem anderen IDE-Controller.

12.1.9.4. DVD-ROM-Laufwerk

Diese Laufwerke (DVD = Digital Versatile Disc) gibt es mit IDE- und SATA-Schnittstelle. Die einfache Lesegeschwindigkeit ergibt eine maximale Datentransferrate von 1,385 MB·s^-1. Bezogen auf die einfache Lesegeschwindigkeit sind DVD-ROM-Laufwerke mit den Lesegeschwindigkeiten 1×, 2×, 4×, 8× und 16× gängig. DVD-ROM-Laufwerke sind abwärtskompatibel zu CD-ROM-Laufwerken, können also auch CDs lesen. In der Regel können auch gebrannte CD-Rs und CD-RWs gelesen werden. In sehr alte PCs sollte keine DVD-ROM-Laufwerke eingebaut werden, wenn ein CD-ROM-Laufwerk verfügbar ist. DVDs sind optische Datenträger.

12.1.9.5. DVD-Brenner

Diese Laufwerke gibt es mit IDE- und SATA-Schnittstelle. Die Lesegeschwindigkeiten und bei neueren DVD-Brennern auch die Brenngeschwindigkeiten entsprechen denen von DVD-ROM-Laufwerken. Bei alten DVD-Brennern liegt die Brenngeschwindigkeit niedriger als die Lesegeschwindigkeit. Einfach beschreibbare Rohlinge gibt es in den Formaten DVD+R und DVD–R, mehrfach beschreibbare Rohlinge in den Formaten DVD+RW, DVD–RW und DVD-RAM mit einer Speicherkapazität von je 4,7 GB. Zudem gibt es Rohlinge mit zwei Datenschichten. Bei einem Format (double layer, DL) befinden sich beide Datenschichten auf einer Seite der DVD, die Speicherkapazität beträgt 8,5 GB und ist damit etwa 1,8 mal größer als die einer DVD mit nur einer Datenschicht. Bei dem anderen Format befindet sich auf jeder Seite eine Datenschicht mit der Kapazität einer DVD mit nur einer Datenschicht. Obwohl diese DVDs nominell die doppelte Kapazität einer DVD mit nur einer Datenschicht besitzen, also nominell 9,4 GB = 2 · 4,7 GB, handelt es sich praktisch um zwei DVDs mit einer Datenschicht, die sich nur auf einem gemeinsamen Träger befinden. Um auf die jeweils andere Seite so einer DVD zugreifen zu können muss die DVD dem Laufwerk entnommen und umgedreht wieder eingelegt werden. Ältere DVD-Brenner kommen nicht mit allen beschreibbaren DVD-Formaten zurecht, Multi-Brenner beherrschen mindestens alle beschreibbaren DVD-Formate mit einer Datenschicht und moderne Geräte dieser Art auch die beschreibbaren DVD-Formate mit zwei Datenschichten. DVD-Brenner sind abwärtskompatibel zu CD-Brennern, können also auch CD-Rs und CD-RWs brennen. DVD-Brenner stellen für den Brennvorgang noch höhere Anforderungen an die Hardware als CD-Brenner, insbesondere an die Lesegeschwindigkeit von der Festplatte, auf der die zu brennenden Daten liegen, als CD-Brenner. Generell sollten während des Brennvorgangs auf alten PCs keine weiteren Programme laufen, damit die Hardwareressourcen komplett für den Brennvorgang zur Verfügung stehen. Bei IDE-DVD-Brennern sind zudem die gleichen Dinge zu beachten wie bei IDE-CD-Brennern.

12.1.9.6. Zip-Laufwerk

Diese Laufwerke gibt es mit IDE- und SCSI-Schnittstelle. Außerdem existieren externe Versionen die über USB, SCSI oder die Parallelschnittstelle mit dem PC verbunden werden, wobei die letztgenannte Version vom Treiber als SCSI-Laufwerk behandelt wird. Die Laufwerke und die diskettenähnlichen Speichermedien sind magnetische Datenträger. Verfügbar sind die Speicherkapazitäten 95,37 MiB (Zip100), 238,42 MiB (Zip250) und 715,26 MiB (Zip750). Zip250-Laufwerke sind abwärtskompatibel zu Zip100-Medien, Zip750-Laufwerke sind abwärtskompatibel zu Zip250-Medien, können Zip100-Medien jedoch nur lesen. Vor dem Aufkommen der CD-Brenner waren Zip100-Laufwerke recht verbreitet. Zip-Laufwerke sollten nur eingesetzt werden, wenn passende Zip-Medien vorhanden sind und weiter benutzt werden sollen. In sehr alten PCs, in denen CD-Brenner und USB-Controller nicht funktionieren, bieten Zip-Laufwerke die Möglichkiet zum Transfer größerer Datenmengen über Wechseldatenträger. Die Zip-Medien werden vom Betriebssystem wie Festplatten behandelt. Ab Werk befindet sich auf den Zip-Medien eine primäre FAT-Partition, die mit FAT16 formatiert ist. Je nach Hersteller ist dies die 1. oder die 4. primäre Partition, bei Zip-Medien der Firma Iomega (Hersteller der Zip-Laufwerke) immer die Letztgenannte.

12.1.9.7. seltenere Laufwerke für Wechselmedien

In diese Kategorie gehören Laufwerke wie das Jaz-Laufwerk (magnetische Datenträger, Speichermedien mit Kapazitäten von 500 MB, 1 GB und 2 GB), SyQuest-Laufwerke (magnetische Datenträger, Speichermedien mit Kapazitäten von 44 MB bis 1,5 GB) und MO-Laufwerke (MO-Disk, MOD: Magneto Optical Disk; magnetisch-optische Datenträger (magnetisch schreiben, optisch lesen), Speichermedien mit Kapazitäten von 128 MB bis 2,3 GB, selten bis 16,7 GB). Der Anschluss erfolgt an IDE- oder SCSI-Controller, externe Geräte (je nach Gerät für USB, SCSI oder Parallelschnittstelle) sind ebenfalls verfügbar. Beim LS120- und LS240-Laufwerk (LS = Laser Servo) handelt es sich um ein 3½''-Laufwerk, dass neben speziellen LS120-Disketten (magnetische Datenträger, Speicherkapazität 120 MB) bzw. LS240-Disketten (magnetische Datenträger, Speicherkapazität 240 MB, abwärtskompatibel zu LS120) auch herkömmliche 3½''-Diskettten lesen und beschreiben kann. Angeschlossen werden diese Laufwerke an einen IDE-Controller. Wenn das BIOS der Hauptplatine LS120-Laufwerke unterstützt, kann von diesen Laufwerken gestartet werden. Daneben gibt es auch externe Versionen zum Anschluss an die Parallelschnittstelle. Die hier beschriebenen, selteneren Laufwerke sollten nur eingesetzt werden, wenn passende Medien vorhanden sind und weiter benutzt werden sollen. Die Medien werden vom Betriebssystem wie Festplatten behandelt.

12.1.9.8. Bandlaufwerk

	300 dpi JPG  QIC-80-Kassette

Diese auch Streamer genannten Laufwerke unterscheiden sich grundlegend von den oben beschriebenen Laufwerken. Die Arbeitsweise ähnelt der eines Kassettenrekorders, verwendet werden daher magnetische Datenträger. Ein wahlfreier Zugriff ist nicht vorgesehen, die Medien besitzen auch kein Dateisystem. Die Medien sind ähnlich einer Audiokassette aufgebaut. Die Kapazitäten der Medien reichen von mehreren zehn MB bis in den TB-Bereich. Die Abwärtskompatibilität ist sehr begrenzt, zumal es viele unterschiedliche Typen von Bandlaufwerken gibt. Bandlaufwerke dienen nur der Sicherung und Rücksicherung, begrenzt auch dem Transport von Daten. Für Sicherung und Rücksicherung wird spezielle Software benötigt. Wegen der großen Toleranzen bei Laufwerken und Bändern können mit einem Laufwerk beschriebene Bänder oft in einem baugleichen oder kompatiblen anderen Laufwerk nicht gelesen werden. Der Anschluss der Bandlaufwerke erfolgt an den Floppycontroller (nur alte Bandlaufwerke), einen SCSI-Controller oder extern an die Parallelschnittstelle. Für die Bandlaufwerke zum Anschluss an den Floppycontroller existieren auch eigene Legacy-ISA-Steckkarten zum Anschluss der Laufwerke, die neben einem Floppycontroller im System betrieben werden können und meist eine höhere maximale Datentransferrate bieten als der Floppycontroller. Beim Anschluss an den Floppycontroller werden diese Bandlaufwerke als "Laufwerk B:" angeschlossen. Mittlerweile werden Bandlaufwerke fast nur noch im professionellen Bereich eingesetzt. Bandlaufwerke sollten nur eingesetzt werden, wenn passende Medien vorhanden sind und weiter benutzt werden sollen und zudem Treiber und Steuerungssoftware verfügbar sind. Linux kann mit verbreiteteren Bandlaufwerken umgehen.

12.1.10. Kühlung

Generell gilt: Alles, was im PC mehr als gut handwarm wird, bedarf einer Kühlung! Sonst ist mit einem instabilen System und der Zerstörung einzelner Komponenten zu rechnen. Einige Komponenten sind zwar für den Betrieb mit hohen Temperaturen vorgesehen, der Lebensdauer dieser Komponenten ist das aber auf jeden Fall abträglich! Außerdem können benachbarte Komponenten unzulässig hoch aufgeheizt werden. Kabel und Leiterbahnen aus Kupfer sind sehr gute Wärmeleiter. Im PC erfolgt der Wärmetransport durch Wärmeleitung (hauptsächlich über Metalle) und Konvektion (Bewegung der Luft). Die Strahlung (Wärmestrahlung) kann normalerweise vernachlässigt werden, denn wenn eine Komponente so heiß läuft, dass deren Strahlung nicht mehr vernachlässigt werden kann, ist deren Kühlung definitiv unzureichend. Als passive Kühlung wird die Kühlung mittels eines Kühlkörpers bezeichnet, als aktive Kühlung die Kühlung mit einem Lüfter (Ventilator) oder einer Wasserkühlung, auf die hier nicht eingegangen wird. Für aktive Kühlung werden in der Regel 12V-DC-Axialventilatoren verwendet, 12V-DC-Radialventilatoren sind selten. Da aktive Kühlung mit Geräuschentwicklung verbunden ist, wird sie nur eingesetzt, wenn passive Kühlung nicht ausreicht (sehr häufig CPU, ggf. Grafikkarten, seltener Northbridge) oder nicht möglich ist (RAM, Gehäuseinnenraum, seltener Festplatten). CPUs sollten auch dann mit einem Kühlkörper ausgestattet werden, wenn dies werkmäßig nicht vorgesehen ist (80386er, 80486er der ersten Generation). CPUs mit einer internen Taktfrequenz ≥ 50 MHz benötigen in der Regel zusätzlich zum Kühlkörper einen Lüfter. In vielen Fällen kann dies durch den Einsatz eines sehr großen Kühlkörpers zwar umgangen werden, aber die Lebensdauer der CPU wird dadurch verkürzt, wenn nicht mindestens die gleiche Kühlleistung wie mit Standardkühlkörper und Lüfter erreicht wird. Wird ein geräuscharmer PC mit passiver CPU-Kühlung gewünscht, sollten CPUs mit niedrigem Stromverbrauch eingesetzt werden, oder, wenn Rechenleistung nur eine untergeordnete Rolle spielt, die CPU untertaktet werden. Entströmt dem Netzteil ein sehr warmer Luftstrom, ist dies oft ein Hinweis auf eine unzureichende Wärmeabfuhr aus dem Gehäuse. Dann ist ein Gehäuselüfter einzubauen. ATX-Gehäuse besitzen dazu oft durchlöcherte Bereiche an der Gehäuserückwand. Ein dort eingebauter Lüfter muss so eingebaut werden, dass er die Luft nach außen bläst! Nachfolgend werden die Vorgehensweisen für passive und aktive Kühlung beschrieben:

12.1.10.1. passive Kühlung

	300 dpi JPG  großer Kühlkörper für CPUs, passend für: Sockel-5 Sockel-7 Sockel-7 "split voltage" Super-Sockel-7 Sockel-370
	300 dpi JPG  Northbridge-Kühlkörper, auch zur Kühlung von Grafikkarten geeignet

Diese Art der Kühlung erfolgt innerhalb des PCs mit Kühlkörpern. Der Kühlkörper hat die Aufgabe, die von der zu kühlenden Komponente an deren Oberfläche abgegebene Wärme auf eine möglichst große Oerfläche zu verteilen und die Wärme dann mittels freier Konvektion an die Umgebungsluft abzugeben. Daher werden Kühlkörper so konstruiert, dass sie eine möglichst große Oberfläche zur Umgebung hin aufweisen, ohne dabei zuviel Platz zu beanspruchen oder zu schwer zu werden. Im Kühlkörper erfolgt der Wärmetransport durch Wärmeleitung. Daher wird ein Material mit hoher Wärmeleitfähigkeit λ verwendet. In alten PCs kommen fast ausschließlich Kühlkörper aus Aluminium (λ ≈ 220 W·m^-1·K^-1) im bekannten Rippendesign zum Einsatz. Komponentenseitig weist der Kühlkörper eine ebene Fläche auf, die die zu kühlende Komponente möglichst vollständig bedeckt. Kühlkörper für 786er-CPUs besitzen hier mitunter einen fest mit dem restlichen Kühlkörper aus Aluminium verbundenen Kupferblock (λ ≈ 360 W·m^-1·K^-1). Zwischen Kühlkörper und zu kühlender Komponente darf sich keine Luft (λ ≈ 0,026 W·m^-1·K^-1) befinden, sonst kann man auf den Kühlkörper auch gleich verzichten! Der unvermeidliche Spalt zwischen zu kühlender Komponente und Kühlkörper wird mit Wärmeleitpaste, Wärmeleitkleber, Wärmeleitklebefolie oder einem Wärmeleitpad geschlossen. Nach Möglichkeit, insbesondere für die Kühlung von CPUs, sollte Wärmeleitpaste verwendet werden. Wärmeleitpaste auf Zinkoxidbasis (λ ≈ 1 W·m^-1·K^-1) reicht für CPUs bis zum 686er aus, für schnelle 786er-CPUs ist Wärmeleitpaste auf Silberbasis (λ ≈ 9 W·m^-1·K^-1) günstiger. Wärmeleitpaste auf Flüssigmetallbasis (λ ≈ 40 W·m^-1·K^-1) darf in Verbindung mit Aluminiumkühlkörpern nicht verwendet werden, da diese Wärmeleitpasten in Verbindung mit der Luftfeuchtigkeit Aluminium angreifen und somit die Wärmeleitfähigkeit drastisch verschlechtern! Beim Gebrauch von Wärmeleitpasten auf Silber- oder Flüssigmetallbasis ist peinlichst darauf zu achten, dass die Wärmeleitpaste keine Kurzschlüsse zwischen elektronischen Bauelementen auf der Hauptplatine und einigen CPUs verursacht! Bei CPUs mit auf der Oberfläche montierten Bauelementen ist im Zweifelsfall Wärmeleitpaste auf Zinkoxidbasis zu verwenden.

Vor dem Auftrag der Wärmeleitpaste sind die Oberflächen, die mit der Wärmeleitpaste in Berührung kommen sollen, gründlich zu reinigen und zu entfetten. Die Wärmeleitpaste wird einseitig auf der Komponente mit der kleineren Kontaktfläche, bei gleich großen Kontaktflächen meist auf der zu kühlenden Komponente, dünn aufgetragen. Dabei darf weder zu wenig (verbleidende Luftspalte) noch zu viel (verhältnismäßig schlechte Wärmeleitfähigkeit der Wärmeleitpaste, seitliches Herausquellen der Wärmeleitpaste) Wärmeleitpaste verwendet werden. Auftrag und Verteilung der Wärmeleitpaste erfolgen mit einem flachen, zuvor entfetteten Gegenstand (Messerspitze, breite Klinge eines Längsschlitzschraubendrehers, …). Die Verteilung der Wärmeleitpaste mit den Fingern ist nicht ratsam, da dadurch Hautfette und Hautpartikel, die eine niedrige Wärmeleitfähigkeit haben, in die Wärmeleitpaste geraten und die Wärmeleitung behindern. Unmittelbar nach dem Auftrag der Wärmeleitpaste wird der Kühlkörper aufgesetzt, eventuell seitlich herausgequollene Reste der Wärmeleitpaste werden mit saugfähigem Papier (Küchenpapier, Klopapier) entfernt. Der Kühlkörper muss anschließend gegen Herunterfallen gesichert werden! Bei CPU-Kühlkörpern, die für den Einsatz in Verbindung mit dem Sockel-4 oder neuer bestimmt sind, ist eine Metallfeder vorhanden, die an dem Sockel befestigt wird. In anderen Fällen muss häufig improvisiert werden, eine Methode ist in Kapitel 8. beschrieben.

Besteht gar keine Möglichkeit, den Kühlkörper gegen Herunterfallen zu sichern, kommt Wärmeleitkleber zum Einsatz. Diese Methode ist irreversibel, der Kühlkörper kann in der Regel nicht mehr zerstörungsfrei entfernt werden! Vor dem Auftrag des Wärmeleitklebers sind die Oberflächen, die mit dem Wärmeleitkleber in Berührung kommen sollen, gründlich zu reinigen und zu entfetten. Der Wärmeleitkleber wird einseitig auf der Komponente mit der kleineren Kontaktfläche, bei gleich großen Kontaktflächen meist auf der zu kühlenden Komponente, dünn aufgetragen. Dabei darf weder zu wenig (verbleidende Luftspalte) noch zu viel (verhältnismäßig schlechte Wärmeleitfähigkeit des Wärmeleitklebers, seitliches Herausquellen des Wärmeleitklebers) Wärmeleitkleber verwendet werden. Auftrag und Verteilung des Wärmeleitklebers erfolgen mit einem flachen, zuvor entfetteten Gegenstand (Messerspitze, breite Klinge eines Längsschlitzschraubendrehers, …). Die Verteilung des Wärmeleitklebers mit den Fingern verbietet sich wegen der Klebewirkung von selbst! Bis zur vollständigen Aushärtung bei Raumtemperatur benötigt der Wärmeleitkleber einige Tage, die Angaben auf der Verpackung kann man diesbezüglich getrost vergessen. Während der gesamten Aushärtezeit wird die mit dem Kühlkörper verbundene Komponente waagerecht gelagert, so dass der Kühlkörper von oben aufliegt. Während der Aushärtezeit dürfen auch keine Vibrationen (z. B. von Kühlschrank oder Waschmaschine) oder Bewegungen auf die mit dem Kühlkörper verbundene Komponente einwirken. Nötigenfalls muss der Kühlkörper während der Aushärtezeit zusätzlich mechanisch fixiert werden. Einfache Wärmeleitkleber erreichen maximal die Wärmeleitfähigkeit von Wärmeleitpaste auf Zinkoxidbasis, hochwertige Wärmeleitkleber auf Silberbasis etwa die Wärmeleitfähigkeit von Wärmeleitpaste auf Silberbasis.

Wärmeleitklebefolie erreicht nicht die Haftkraft von Wärmeleitkleber. Daher sind damit befestigte Kühlkörper zusätzlich gegen Herunterfallen zu sichern. Lediglich bei waagerecht eingebauten Komponenten, auf denen der Kühlkörper von oben aufliegt, kann im Notfall darauf verzichtet werden. Wegen der verhältnismäßig geringen Wärmeleitfähigkeit kommt Wärmeleitklebefolie nur in Betracht, wenn keine allzu hohe Kühlleistung benötigt wird, etwa bei 80386er und langsamen 80486er-CPUs oder alten PCI-Grafikkarten, die ab Werk nicht mit einem Kühlkörper ausgestattet sind.

Wärmeleitpads stellen eine Alternative zur Wärmeleitpaste dar und sind üblicherweise in passenden Größen für die verschiedenen CPUs verfügbar. Einfache Wärmeleitpads ereichen meist nicht die Wärmeleitfähigkeiten von Wärmeleitpaste. Vor dem Auflegen des Wärmeleitpads sind die Oberflächen, die mit dem Wärmeleitpad in Berührung kommen sollen, gründlich zu reinigen und zu entfetten. Das Wärmeleitpad wird unmittelbar vor dem Auflegen mit einem zuvor entfetteten Werkzeug (Pinzette, flache Zange) seiner Verpackung entnommen. Nach dem Auflegen wird sofort der Kühlkörper aufgesetzt. Wärmeleitpads gibt es in zwei grundsätzlich unterschiedlichen Ausführungen. Die ältere Version bleibt in ihrer Form und Konsistenz bis zum Lebensdauerende erhalten. Die modernere Form, von der es auch Versionen mit hoher Wärmeleitfähigkeit gibt, schmilzt beim Betrieb durch die Abwärme auf und verteilt sich dadurch sehr gut zwischen zu kühlender Komponente und Kühlkörper.

Wärmeleitpaste, Wärmeleitpads und in geringerem Maße auch Wärmeleitklebefolie unterliegen einer Alterung. Durch chemische und physikalische Prozesse nimmt deren Wärmeleitfähigkeit mit der Zeit ab. Daher sind sie nach einigen Jahren zu ersetzen. Aus diesem Grund sind auch gebrauchte Wärmeleitpaste, Wärmeleitpads und Wärmeleitklebefolien nicht mehr zu benutzen, zumal diese häufig auch verschmutzt sind. Bei Wärmeleitklebefolie und auch Wärmeleitkleber ist die Alterungsgrenze erreicht, wenn die Haftkraft nicht mehr ausreicht, um einen kraftschlüssigen Verbund zwischen zu kühlender Komponente und Kühlkörper in der jeweiligen Einbaulage herzustellen.

Zur passiven Kühlung gehört auch der Wärmetransport durch freie Konvektion ohne zusätzliche Maßnahmen wie Kühlkörper. So wird die Wärme der Luft im Gehäuseinneren teilweise über die Gehäusewände, vor allem die Seitenwände, aus Stahlblech (λ ≈ 50 W·m^-1·K^-1) abgeführt. Dabei erfolgt sowohl innen als auch außen an den Gehäusewänden freie Konvektion sowie Wärmeleitung durch die Gehäusewände. Freie Konvektion beruht darauf, dass warme Luft nach oben steigt und dadurch kalte Luft von unten angesaugt wird, wodurch ein Luftstrom entsteht. An einer senkrecht eingebauten Komponente kann die Luft viel besser vorbei strömen als an einer waagerecht eingebauten Komponente. Besonders unterhalb waagerecht eingebauter PCI- und AGP-Grafikkarten ohne Lüfter kommt es häufig zu Wärmestaus, was dazu führen kann, dass eine aktive Kühlung erforderlich wird.

12.1.10.2. aktive Kühlung

	300 dpi JPG  12V-DC-Axialventilator 50×50×15 mm mit 3-poligem Molex-Stecker
	300 dpi JPG  Kühler für 80486er-CPUs mit 12V-DC-Axialventilator 40×40×10 mm mit 5¼''-Stromanschlussstecker
	300 dpi JPG  leistungsstarker Kühler für Sockel-A-CPUs, umrüstbar für Sockel-478-CPUs

Diese Art der Kühlung wird in PCs mit Lüftern durchgeführt. Üblich sind 12V-DC-Axialventilatoren, seltener sind 12V-DC-Radialventilatoren. Der Lüfter wird, wenn keine Anschlussmöglichkeit auf der Hauptplatine besteht, mit den Leitungen +12V (rot isolierte Leitung am Lüfter, gelb isolierte Leitung am Computernetzteil oder Stecker auf der Hauptplatine) und GND (schwarz oder blau isolierte Leitung am Lüfter, schwarz isolierte Leitung am Computernetzteil oder Stecker auf der Hauptplatine) verbunden. Ist am Lüfter eine dritte, gelb oder weiß isolierte Leitung vorhanden, so führt diese das Tachosignal zur Drehzahlüberwachung. Diese Lüfter verfügen über einen 3-poligen Molex-Stecker. ACHTUNG! Es kursieren Lüfter mit 3-poligem Molex-Stecker, bei denen der dritte Pol des Molexsteckers über eine Drahtbrücke mit GND verbunden ist und nur zwei Leitungen zum Lüfter führen. Mit diesen Lüftern kann man auf sehr alten Hauptplatinen Kurzschlüsse (+12V gegen Masse) verursachen! Bei sehr alten Hauptplatinen befindet sich an Stelle des Gegenstücks zum 3-poligen Molex-Stecker nur eine 3-polige Stiftleiste ohne verpolungssichere Steckerführung für den Lüfteranschluss. Am mittleren Stift liegen +12V an, an einem der äußeren Stifte GND. Der andere äußere Stift sollte das Tachosignal weiterleiten. Bei sehr alten Hauptplatinen führt dieser Stift aber mitunter +12V! Ist nur eine 3-polige Stiftleiste ohne verpolungssichere Steckerführung für den Lüfteranschluss vorhanden, muss mit Hilfe des Handbuchs zur Hauptplatine oder mit einem Multimeter geklärt werden, an welchen Stiften +12V und GND anliegen. Einfache Lüfter, die auch für den Einsatz in sehr alten Systemen geeignet sind, verfügen über einen 5¼''-Stromanschlussstecker, der mit der entsprechenden vom Netzteil kommenden Buchse verbunden wird. Häufig ist dieser Lüftertyp mit einem kurzen Kabel verbunden, an dessen beiden Enden sich ein 5¼''-Stromanschlussstecker und eine 5¼''-Stromanschlussbuchse befinden. Dadurch kann so ein Lüfter in eine vorhandene Verbindung zwischen Netzteil und Hardwarekomponente eingeschleift werden. Solche Kabel gibt es auch mit einem Abgang für den Anschluss eines Lüfters mit 3-poligem Molex-Stecker, wobei das Tachosignal ungenutzt bleibt. Moderne Lüfter verfügen über einen 4-poligen Molex-Stecker, der zum 3-poligen Molex-Stecker abwärtskompatibel ist. Die zusätzliche Funktion (Pulsweitenmodulation zur Drehzahlsteuerung, Singalführung über die blau isolierte Leitung) bleibt dann ungenutzt.

Beim Einbau von Lüftern in den PC ist darauf zu achten, dass sich die Lüfter nicht gegenseitig die Luft wegnehmen und damit ihre Kühlleistung sinkt. Der Hauptluftstrom durch das PC-Gehäuse fließt vom unteren Bereich der Gehäusevorderseite (Lufteinlassöffnungen in der Plastikabdeckung und im darunter liegenden Stahlblech) zum oberen Bereich der Gehäuserückseite (Netzteil, ggf. Gehäuselüfter). Auf den Lüftern ist in der Regel die Flussrichtung des Luftstroms durch einen Pfeil markiert. Der andere Pfeil gibt die Drehrichtung des Lüfterrotors an. Notfalls muss die Flussrichtung per Versuch ermittelt werden.

12V-DC-Axialventilatoren im PC-Bereich besitzen meist ein außenliegendes quadratisches Gehäuse mit abgerundeten Ecken. Diese Lüfter gibt es in den Größen 25×25 mm, 30×30 mm, 40×40 mm, 50×50 mm, 60×60 mm und 80×80 mm, größere Modelle sind im PC-Breich selten. Bei den Baugrößen bis 60×60 mm ist eine Bauhöhe von 10 mm üblich, eine Bauhöhe von 15 mm oder 20 mm ist bei leistungsstärkeren Modellen anzutreffen. In den vier Ecken befinden sich Bohrungen zur Befestigung des Lüfters. Bei Lüftern vergleichbarer Qualität gilt, dass ein größerer Lüfter bei gleicher Drehzahl eine höhere Kühlleistung liefert oder bei gleicher Kühlleistung mit niedrigerer Drehzahl und damit leiser läuft. In Hinblick auf Kühlleistung, Geräuschentwicklung und Lebensdauer gibt es zwischen Lüftern verschiedener Hersteller enorme Unterschiede. Hier kann man leicht am falschen Ende sparen! Die Geräuschkulisse eines PCs wird hauptsächlich durch die Lüfter verursacht. Scheidet der Aufbau eines komplett passiv gekühlten Systems aus Kostengründen oder wegen der verbauten Hardware aus, können Maßnahmen zur Geräuschdämmung erforderlich werden. Als erstes ist hier der Einbau geräuscharmer Lüfter zu nennnen. Gehäuselüfter übertragen zudem Vibrationen auf das Stahlblech des Gehäuses, das dadurch zu hörbaren Schwingungen angeregt werden kann. Durch speziell für diesen Zweck hergestellte Gummiverbinder, die an Stelle der üblichen Schrauben den Lüfter mit dem Gehäuse verbinden, wird eine weitgehende akustische Entkopplung von Lüfter und Gehäuse erreicht. Das lüftereigene Geräusch wird dadurch jedoch nicht reduziert. Wenn die Kühlleistung des Lüfters für den vorgesehenen Zweck zu hoch ist — und nur dann! —, kann eine Lüftersteuerung eingesetzt werden, mit der die Spannung am Lüfter im Bereich von 7…12 V (Potentiometer als Stellglied) oder 5…11 V (Spannungsregler als Stellglied) eingestellt werden kann. Die Lüfterleistung hängt allerdings näherungsweise quadratisch von der Spannung am Lüfter ab. Die Drehzahlregelung, die nicht mit der oben erwähnten Lüftersteuerung zu verwechseln ist, ist ein zweischneidiges Schwert. Damit kann eine Geräuschreduktion erreicht werden, was bei großen Lüftern und langsamer Regelung recht gut funktioniert. Bei schneller Regelung neigen einige Lüfter in Folge der schnellen Drehzahländerungen jedoch zum "Jaulen". Eine solche "Heulboje" im PC ist meist unangenehmer als das gleichförmige Rauschen eines Lüfters, der mit konstanter Drehzahl dreht. Außerdem ist hier natürlich die Frage zu stellen, warum man z. B. eine CPU erst aufheizen und dann wieder abkühlen soll. Der Lebensdauer der CPU ist das bestimmt nicht zuträglich.

Bei aktiver Kühlung fließt die Umgebungsluft durch das PC-Gehäuse und mit ihr auch der darin enthaltene Schmutz, also vor allem Staub, aber auch Rauch von Kerzen oder Räucherartikeln sowie in Raucherhaushalten von Tabak, und Feuchtigkeit. Diese Stoffe schlagen sich im PC nieder und reduzieren den Wärmetransport. Daher sind PCs und vor allem darin befindliche Kühlkörper und Lüfter von Zeit zu Zeit zu reinigen! Lüfter gehören zu den Verschleißteilen im PC. Durch die mit der Rotation verbundene Reibung in den Lagern und durch in die meist mehr oder weniger offen liegenden Lager eindringenden Schmutz und Feuchtigkeit nutzen sich diese zunehmend ab. Dadurch steigt zunächst der Geräuschpegel, später entstehen zusätzliche, im Normalbetrieb unübliche Geräusche oder der Lüfter blockiert. Wird ein blockierender Lüfter nicht rechtzeitig bemerkt, geht dies meist mit dem Ableben der zu kühlenden Komponente einher! Ein Lüfter, der im Vergleich zum Neuzustand erheblich lauter geworden ist, unübliche Geräusche von sich gibt oder gar zum Blockieren neigt, ist auszutauschen! Dies gilt nicht für Netzteillüfter. Treten hier Probleme auf, ist das Netzteil komplett auszutauschen!

12.1.11. Peripheriegeräte

Diese Geräte dienen entweder der Mensch-Maschine-Kommunikation (Mensch-Maschine-Schnittstelle, human interface device, kurz: HID; Monitor, Lautsprecher, Tastatur, Maus, Drucker, Webcam, Mikrofon, Joystick) oder dem Datentransfer bzw. der Datenkonvertierung (Scanner, externes Modem, DSL-Endgerät, USB-Sticks, Speicherkarten, Mikrofon). Eingabegeräte dienen der Eingabe von Daten durch den Menschen, Ausgabegeräte dienen der Ausgabe von Daten aus dem PC in einem für Menschen lesbaren Format. Zum Anschluss dieser Geräte an den PC muss der PC nicht geöffnet werden, der Anschluss erfolgt über nach außen geführte Schnittstellen (RS232, Parallelschnittstelle, Ethernet, USB, IEEE1394, Soundkarte (mic in, line out)). Hier werden nur Peripheriegeräte behandelt, die im PC-Bereich üblich sind.

12.1.11.1. Monitor

Dieses Peripheriegerät ist ein Ausgabegerät. Er gibt die im PC digital verarbeiteten Daten in einem für Menschen zugänglichen Format aus. Der Monitor gehört zu den unverzichtbaren Peripheriegeräten. Die häufigste Form des Monitors ist der Bildschirm, den es in zwei Versionen gibt.

Bildschirme mit Kathodenstrahlröhre (CRT-Monitor) gab es bereits mit den ersten PCs. Während die ersten Modelle monochrom arbeiten (weiß auf schwarz, grün auf schwarz, bernsteinfarben auf schwarz), sind alle späteren Modelle farbfähig (RGB-Farbdarstellung). Monochrome Bildschirme sollten bis auf wenige Ausnahmen (Router, Server) nicht mehr verwendet werden. Farbbildschirme gibt es mit den gängigen Bilddiagonalen 14'', 15'', 17'' und 19''. Geräte ab 20'' sind seltener und vor allem im professionellen Bereich zu finden, gelegentlich aber günstig gebraucht zu bekommen. Das Bildseitenverhältnis beträgt meist 4:3, was im Grafikmodus zu den Auflösungen 640×480 Pixel, 800×600 Pixel, 1024×768 Pixel, 1152×864 Pixel, 1280×960 Pixel und 1600×1200 Pixel führt. Im Textmodus ist die Standardauflösung 80 Zeichen × 25 Zeilen. Auf 15''- und 17''-Bildschirmen ergibt eine Auflösung von 80 Zeichen × 30 Zeilen meist eine weichere Zeichendarstellung, auf 19''-Bildschirmen kommt dafür auch eine Auflösung von 80 Zeichen × 34 Zeilen in Betracht. Im Grafikmodus kommt der Bildwiederholrate (vsnyc) eine entscheidende Bedeutung zu. Eine flimmerfreie Darstellung ergibt sich erst ab einer Bildwiederholrate von 85 Hz, bei hochwertigen Bildschirmen eventuell schon ab 75 Hz. Die niedrigeren Bildwiederholraten mit 56 Hz, 60 Hz, und 72 Hz liefern ein mehr oder weniger stark flimmerndes Bild. Besonders ausgeprägt tritt der Effekt zu Tage, wenn die Raumbeleuchtung nur aus herkömmlichen Leuchtstoffröhren besteht, die nicht gegeneinander phasenverschoben betrieben werden und somit selbst ein Flimmern mit der Netzfrequenz (in Europa 50 Hz) erzeugen. Für eine flimmerfreie Darstellung muss neben dem Bildschirm auch die Grafikkarte in der gewünschten Auflösung und Farbtiefe mindestens eine Bildwiederholrate von 85 Hz (evtl. nur 75 Hz) liefern können. Bildschirme mit Kathodenstrahlröhre altern, wodurch das Bild zunehmend unscharf und der Bildschirm damit letztlich unbrauchbar wird.

Die modernen, generell farbfähigen Flachbildschirme (TFT-Display: thin film transistor display) arbeiten systembedingt flimmerfrei. Die Bildwiederholrate liegt einheitlich bei 60 Hz, einige höherwertige Geräte bieten zusätzlich eine Bildwiederholrate von 75 Hz. Ein wesentlicher Parameter ist die Reaktionszeit. Für Standardanwendungen reicht eine Reaktionszeit von 8 ms, für Anwendungen mit bewegten Bildern (TV, Video, Computerspiele) werden Reaktionszeiten ≤ 4 ms empfohlen. Ein weiterer Parameter ist der Kontrast (Schwarz gegen Weiß), er sollte bei mindestens 700:1 liegen. Die Bilddiagonale sagt zwar etwas über die Größe des Flachbildschirms, jedoch nicht unbedingt etwas über dessen Seitenverhältnis aus. Das Seitenverhältnis 4:3 ist unüblich, was in Verbindung mit sehr alten PCs, deren Grafikkarten nur Auflösungen im 4:3-Format ausgeben können, zu Problemen führt. Flachbildschirme mit Bilddiagonalen von 14'', 15'', 17'' und 19'' haben oft ein Seitenverhältnis von 5:4, was im Grafikmodus zu der Auflösung 1280×1024 Pixel führt. Bei größeren Flachbildschirmen wird die Sache unübersichtlich. Neben dem Seitenverhältnis 5:4 gibt es auch 8:5 (aus Marketinggründen meist als 16:10 bezeichnet), 16:9 oder noch exotischere Seitenverhältnisse. Moderne Grafikkarten können die sich daraus ergebenden Auflösungen zwar darstellen, mit alten Grafikkarten wird das aber schwierig bis unmöglich.

Die Braillezeile ist ein Monitor, der den Bildschirminhalt zeilenweise in Brailleschrift ausgibt. Dabei werden die Braillezeichen durch Stifte dargestellt, die aus der ansonsten flachen Platte der Braillezeile ausfahren und somit vom Benutzer gelesen werden können. Für den Betrieb der Braillezeile werden spezielle Treiber benötigt, die aber mittlerweile für alle gängigen Betriebssysteme verfügbar sind.

12.1.11.2. Lautsprecher

	300 dpi JPG  PC-Lautsprecher mit Anschlusskabel

Dieses Peripheriegerät ist ein Ausgabegerät. Der PC-Lautsprecher, der üblicherweise auf der Hauptplatine angeschlossen wird, gibt nur einzelne Pieptöne von sich, womit nur sehr einfache Informationen übertragen werden können. Dafür wird er auch dann vom BIOS der Hauptplatine angesprochen, wenn die Grafikkarte nicht funktioniert oder fehlt. Das BIOS kann über die "beep error codes", unterschiedliche Anzahlen von Pieptönen, selbst dann Fehlermeldungen absetzen, wenn sich die Grafikkarte nicht initialisieren lässt. Ein an die Soundkarte angeschlossener Lautsprecher, meist ein Stereosystem oder ein 5.1-System, dient einerseits der Wiedergabe von Tönen und Geräuschen, insbesondere Musik und Filmton. Zum anderen kann darüber auch mit spezieller Software der Bildschirminhalt vorgelesen werden. Dies wird meist in Systemen, die auch mit einer Braillezeile ausgestattet sind, angewendet, womit dieser Lautsprecher ebenfalls der Maschine-Mensch-Kommunikation dient.

12.1.11.3. Drucker

Diese Peripheriegeräte dienen der Konvertierung digitaler Daten in analoge Form, eben den Ausdruck und sind somit Ausgabegeräte. Drucker gibt es in drei gängigen Ausführungen als Nadeldrucker, Tintenstrahldrucker und Laserdrucker. Ein besonderes Ärgernis sind sogenannte GDI-Drucker (GDI = Graphics Device Interface, auf gut deutsch: proprietärer Müll!). Diese Geräte verwenden eine proprietäre Druckersprache, die notwendigen Treiber sind nur für einige proprietäre Betriebssysteme verfügbar. Es gibt absolut keinen Grund, solchen Schrott anzuschaffen! Dafür ist jeder ausgegebene Cent ein Cent zuviel! Alle brauchbaren Drucker verwenden eine oder mehrere Druckersprachen, die zumindest so weit dokumentiert sind, dass Treiber für alle gängigen Betriebssysteme verfügbar sind. Gängige Druckersprachen sind PCL2, PCL3, PCL5, PCL5e, PCL6 (PCL = Printer Command Language) und PostScript. Bei Nadeldruckern finden sich auch sogenannte kompatible Betriebsarten oder Emulationen, die nach weit verbreiteten Nadeldruckertypen, etwa "IBM Proprinter" (kurz: IBM), "NEC P6" (kurz: NEC) oder "Epson LQ850" (kurz: Epson), auch ESC/P (Epson Standard Code for Printers) genannt, benannt sind. Auch dafür gibt es Treiber für alle gängigen Betriebssysteme.

12.1.11.3.1. Nadeldrucker

Diese Drucker arbeiten ähnlich wie eine Schreibmaschine. An Stelle des Typenrades wird jedoch ein Druckkopf verwendet, der mit 9 oder 24 Nadeln, andere Nadelanzahlen sind seltener, ausgestattet ist, die im Betrieb das Farbband gegen das zu bedruckende Papier drücken, wodurch die Farbe punktförmig aufgetragen wird. Gängig sind Nadeldrucker mit schwarzem Farbband, die nur Schwarzweißdrucke und sehr begrenzt Graustufendrucke liefern. Seltener sind Farbnadeldrucker, die mit einem Vierfarbband (CYMK: Cyan, Yellow, Magenta, Key (Schwarz)) arbeiten. In diesen fast immer als 24-Nadeldrucker ausgeführten Geräten kann meist alternativ ein schwarzes Farbband eingesetzt werden. Nadeldrucker werden in der Regel über die Parallelschnittstelle mit dem PC verbunden. Nadeldrucker sind vornehmlich für den Textdruck konzipiert, beim Druck von Grafiken gibt es Einschränkungen. Die maximale Auflösung beträgt im Grafikmodus 360×360 dpi (dpi: dots per inch, Punkte pro Zoll, 1'' = 25,4 mm). Der Druck von Strichgrafik in schwarzweiß oder mit wenigen Farben auf einem Farbnadeldrucker ist unproblematisch. Probleme treten auf, wenn flächige Bereiche mit Schwarz, Graustufen oder Farben gefüllt werden sollen. Bedingt durch die Drucktechnik wird das Papier in diesen Bereichen von den Nadeln regelrecht durchgewalkt und deformiert, was zu unschönen Resultaten führt. Abhilfe schafft hier in Grafiken die Verwendung von Füllmustern, üblicherweise 16×16 Pixel große Kacheln, die nur schwarze und weiße Bereiche (keine Graustufen!) enthalten und nahtlos aneinander zu einem größeren Bereich mit gleichem Füllmuster gelegt werden können, an Stelle flächiger Füllungen. Diese Füllmuster sind z. B. bei CAD-Programmen Standard, stehen aber auch in anderen Programmen zur Verfügung. Beim Farbdruck mit Farbnadeldruckern sollten nur die vier Grundfarben des Farbbandes und Mischungen in einfachen Verhältnissen, z. B. zwei Grundfarben im Verhältnis 1:1, verwendet werden. Auch hier sollten flächige Füllungen durch Füllmuster ersetzt werden, die dann natürlich aus einer Farbe und Weiß bestehen können. Obwohl Nadeldrucker weder im Textmodus und schon gar nicht im Grafikmodus die Druckqualität modernerer Druckertypen erreichen, werden sie weiterhin eingesetzt, da sie Durchschlagpapier (meist bis zu sechs Durchschläge) und Endlospapier bedrucken können. Außderdem beherrschen sie das "line printing", den zeilenweisen Ausdruck. Nadeldrucker stellen keine besonderen Anforderungen an das Papier, die Ausdrucke gelten zudem als dokumentenecht. Das Farbband muss ersetzt werden, wenn der Ausdruck schwächer, also zunehmend grau statt schwarz, wird. Vierfarbbänder neigen bei exzessivem Gebrauch von Mischfarben zum Verschmieren, wodurch sie unbrauchbar werden können. Im Stillstand neigt das Farbband nur geringfügig zum Austrocknen. Daher können Nadeldrucker auch für nur gelegentliches Drucken eingesetzt werden, wobei nach längerem Stillstand ein Testdruck erfolgen sollte, um das Farbband zu straffen. Nachteilig sind der hohe Lärmpegel beim Drucken und die typische Computerrastergrafik beim Drucken im Grafikmodus, wobei dieser Rastereffekt gelegentlich gezielt eingesetzt wird. Der Lärmpegel kann gesenkt werden, in dem der Nadeldrucker auf eine dicke Schaumstoffunterlage gestellt wird. Dadurch wird der Nadeldrucker von seiner Aufstellfläche akustisch weitgehend entkoppelt, wodurch nur noch die im Nadeldrucker selbst entstehenden Geräusche zum Lärmpegel beitragen.

12.1.11.3.2. Tintenstrahldrucker

Diese Drucker, scherzhaft auch Tintenkleckser genannt, schießen aus kleinen Düsen Tintentröpfchen auf das Papier. Tintenstrahldrucker gibt es als Schwarzweißdrucker mit nur einer schwarzen Tintenpatrone, womit auch brauchbare Graustufendrucke erzielt werden können, und als Farbdrucker. Farbtintenstrahldrucker sind üblicherweise mit vier Farbpatronen (CYMK) ausgestattet, einige Modelle verfügen jedoch über zusätzliche Farbpatronen, um flexiblere Farbmischungen und damit eine höhere Farbtreue zu ermöglichen. An den PC werden Tintenstrahldrucker über die Parallel- oder die USB-Schnittstelle angeschlossen. Die maximale Auflösung beträgt im Grafikmodus 300×300 dpi bei älteren Geräten und 600×600 dpi bei neueren Geräten, insbesondere Farbtintenstrahldruckern. Der Textmodus, sofern überhaupt vorhanden, wird kaum benutzt, da meist kein Endlospapier verwendet werden kann. Tintenstrahldrucker stellen hohe Anforderungen an das Papier, da die Tinte beim Auftreffen auf das Papier immer etwas zerläuft. Auf ungeeigneten Papieren führt dies zu sehr unschönen Resultaten. Dafür ist mit modernen Farbtintenstrahldruckern auf teuren Spezialpapieren ein Druck in Fotoqualität möglich. Hier ist das geringfügige Verlaufen der Tinte sogar von Vorteil, da dadurch weichere Kanten im gedruckten Bild entstehen. Beim Ausdruck von Text und Strichgrafik (CAD-Zeichnungen, Notenblätter) stört das Verlaufen der Tinte jedoch sehr. Während Text noch gut lesbar bleibt, können Strichgrafiken sehr unansehnlich werden (ausgefranste Linien, insgesamt unscharfe Darstellung) und im schlimmsten Fall, vor allem bei Notenblättern, ist die Lesbarkeit nicht mehr gegeben. Füllmuster sind für den Ausdruck mit Tintenstrahldruckern ungeeignet, sie sollten durch flächige Füllungen ersetzt werden. Ein weiterer Nachteil ist die Neigung der Tinte zum Austrocknen in den Tintenpatronen. Tintenstrahldrucker sollten nur eingesetzt werden, wenn regelmäßig mit ihnen gedruckt wird. Nach langen Zeiten ohne Betrieb muss mit ausgetrockneten Tintenpatronen gerechnet werden. Während die Drucker selbst recht preiswert angeboten werden, sind die Tintenpatronen der Druckerhersteller sehr teuer. Nach Ablauf der Garantiezeit können die Kosten durch die Verwendung von Tintenpatronen von Drittanbietern oder die Wiederbefüllung der Tintenpatronen (refill) gesenkt werden, wodurch jedoch ein etwas höheres Risiko des Auslaufens von Tinte besteht. Bereits im Betrieb können die Düsen durch Farbreste, Staub aus der Umgebung und Papierfusseln verkleben, was den weiteren Druck der betroffenen Farbe verschlechtert oder verhindert. Daher müssen die Düsen regelmäßig überprüft und nötigenfalls gereinigt werden, anschließend ist ein Testdruck erforerlich, um Farb- und Schmutzreste sowie Reinigungsmittelrückstände zu entfernen. Nach längerem Stillstand ist eine Düsenreinigung nahezu unumgänglich. Für die Anschaffung eines Schwarzweißtintenstrahldruckers gibt es keinen Grund mehr, ein Farbtintenstrahldrucker lohnt nur dann, wenn regelmäßig und in Farbe gedruckt werden soll. ACHTUNG! Viele Tintenstrahldrucker sind als GDI-Drucker ausgeführt!

12.1.11.3.3. Laserdrucker

Diese Drucker arbeiten in etwa wie ein Fotokopierer. Laserdrucker gibt es als Schwarzweißdrucker mit nur einer schwarzen Tonerkartusche, womit auch brauchbare Graustufendrucke erzielt werden können, und als Farbdrucker. Farblaserdrucker sind üblicherweise mit vier Tonerkartuschen (CYMK) ausgestattet. An den PC werden Laserdrucker über die Parallel- oder die USB-Schnittstelle angeschlossen. Höherwertige Modelle, sogenannte netzwerkfähige Laserdrucker, verfügen über einen integrierten Printserver und werden über Ethernet mit dem LAN verbunden, können aber meist alternativ auch über die Parallel- oder die USB-Schnittstelle direkt an den PC angeschlossen werden. Die maximale Auflösung beträgt im Grafikmodus 600×600 dpi bei älteren Geräten und 1200×1200 dpi bei neueren Geräten. Nur sehr alte Laserdrucker sind auf eine Auflösung von 300×300 dpi begrenzt. Laserdrucker drucken immer eine Seite in einem Rutsch und besitzen dem zu Folge keinen Textmodus. Der gesamte Seiteninhalt muss in den vorhandenen Druckerspeicher passen. Nötigenfalls muss der Druckerspeicher erweitert werden, wobei in vielen Laserdruckern nur die Speichermodule vom jeweiligen Druckerhersteller funktionieren. Laserdrucker ohne Nachrüstmöglichkeit für Druckerspeicher sollten nur beschafft werden, wenn der vorhandene Druckerspeicher definitiv ausreicht. Eine Festplatte als zusätzlicher Druckerspeicher ist nur in wenigen Fällen sinnvoll, im Zweifelsfall sollte RAM nachgerüstet werden. Die Eigenschaft, jede Seite in einem Rutsch zu drucken, wird genutzt, um schnell mehrere Ausdrucke dieser Seite zu erstellen. Die Seite muss dafür nämlich nur einmal in den Druckerspeicher geladen werden und kann dann beliebig oft ausgedruckt werden, solange kein anderer Druckauftrag in den Speicher geladen wurde oder der Drucker ausgeschaltet oder zurückgesetzt (Hard- oder Soft-Reset) wurde. Laserdrucker stellen keine besonderen Anforderungen an das Papier. Von allen hier besprochenen Druckermodellen liefern Laserdrucker in fast allen Fällen das beste Druckergebnis, lediglich bei Fotodrucken sind ältere Farblaserdrucker modernen Farbtintenstrahldruckern etwas unterlegen. Wesentlichstes Verbauchsmaterial ist der Toner, der üblicherweise in Kartuschen geliefert wird. Das Nachfüllen aus größeren Gebinden, wie es bei Kopierern verbreitet ist, ist bei Laserdruckern normalerweise nicht vorgesehen. Toner und Kartusche werden als Einheit ausgetauscht. Ist der Toner in der Kartusche soweit verbraucht, dass die Druckqualität schlechter wird, ist ein Austausch fällig. Dieser Austausch kann jedoch hinausgezögert werden, in dem die Tonerkartusche entnommen, aufgeschüttelt und wieder eingesetzt wird. Durch das Aufschütteln wird der noch in der Kartusche befindliche Toner wieder gleichmäßig über die gesamte Länge der Kartusche verteilt. Das erstmalige Aufschütteln der Tonerkartusche ergibt durchaus noch mehrere hundert Ausdrucke in gewohnter Qualität. Da der Toner kaum altert und in der Tonerkartusche über Jahre hinaus gebrauchsfähig bleibt, sind Laserdrucker ideal, wenn nur gelegentlich gedruckt wird. Nachteilig beim Laserdrucker sind Emissionen von Ozon und Tonerstaub beim Drucken. Bei gelegentlichen Ausdrucken stellt dies kein Problem dar, soll häufig gedruckt werden, sollte der Laserdrucker an einem gut belüfteten Ort aufgestellt werden, in dem sich nicht ständig Menschen oder Tiere aufhalten. Steht die Anschaffung eines Druckers an, so ist der Laserdrucker in den allermeisten Fällen die beste Wahl. Farblaserdrucker sind allerdings systembedingt recht voluminöse Geräte und zudem nicht ganz billig. ACHTUNG! Viele Laserdrucker sind als GDI-Drucker ausgeführt!

12.1.11.4. Tastatur

Dieses Peripheriegerät ist primär ein Eingabegerät. Über die Tastatur werden Zeichen oder Zeichenketten eingegeben und digitalisiert in den PC geleitet. Die Tastatur gehört zu den unverzichtbaren Peripheriegeräten. Die Tastatur dient in sehr begrenztem Umfang auch als Ausgabegerät. Dazu dienen die drei integrierten LEDs Num Lock, Caps Lock und Scroll Lock. Die Belegung eines Teils der Tasten (Buchstaben A…X, Ziffern 0…9, Umschalttasten, Rücktaste, Eingabetaste, Escape-Taste, …) ist einheitlich und orientiert sich an der Tastenbelegung einer Schreibmaschine. Die Buchstaben Y und Z, Sonderzeichen, spezielle Buchstaben wie Umlaute und diverse Steuerungs- und Funktionstasten sind je nach vorgesehenem Einsatzland der Tastatur unterschiedlich auf die übrigen Tasten verteilt. Damit beim Drücken dieser Tasten das entsprechende Zeichen erzeugt wird, ist ein entsprechender Tastaturtreiber notwendig. Bevor dieser Treiber geladen ist, gilt bei PCs einheitlich die amerikanische Tastaturbelegung, was historisch begründet ist. Im Vergleich zur deutschen Tastaturbelegung sind die Buchstaben Y und Z vertauscht und einige Satz- und Sonderzeichen liegen auf anderen Tasten. Tastaturen gibt es mit 5-poligem DIN-Stecker für den Anschluss an AT-Hauptplatinen und mit 6-poligem Mini-DIN-Stecker für den Anschluss an ATX-Hauptplatinen. Elektrisch sind beide Tastaturarten kompatibel. Daher können sie mit entsprechenden Adaptern an der jeweils anderen Hauptplatinenbauart betrieben werden. Beim Anschluss an ATX-Hauptplatinen ist darauf zu achten, dass die Tastatur nicht versehentlich an die PS/2-Schnittstelle für die Maus angeschlossen wird. Bei neueren ATX-Hauptplatinen und neueren ATX-Tastaturen sind Stecker und Buchse lila. Beide Tastaturarten gibt es mit 102 und 105 Tasten, wobei mittlerweile 105 Tasten Standard sind. Einige Tastaturen besitzen zusätzliche Tasten, die aber nicht mit allen PCs genutzt werden können. Relativ neu sind Tastaturen, die an USB angeschlossen werden. Für einen sinnvollen Einsatz am PC muss aber das BIOS der Hauptplatine solche Tastaturen unterstützen, da mit solchen Tastaturen sonst erst nach dem Start des Betriebssystems samt USB-Treibern gearbeitet werden kann. Normale Tastaturen vertragen keine Flüssigkeiten und große Mengen Schmutz, für extreme Einsatzorte gibt es Spezialtastaturen bis hin zur Schutzart IP 67. Kabellose Tastaturen kommunizieren über Funksignale mit einem Empfänger, der am Tastaturanschluss des PCs angeschlossen ist. Der Einsatz von Funktastaturen ist nur in wenigen Fällen sinnvoll, da im Falle eines leeren Tastaturakkus der PC nicht weiter benutzt werden kann, bis der Akku ausgewechselt oder wieder aufgeladen wurde. Sogenannte Schwarzschrifttastaturen, auf deren Tasten die Zeichen nicht nur aufgedruckt, sondern zusätzlich fühlbar markiert sind, können von sehenden und blinden Menschen genutzt werden. Braille-Tastaturen sind grundsätzlich anders aufgebaut und werden wie eine Braille-Schreibmaschine bedient. Im weiteren Sinn zu den Tastaturen gehören MIDI-fähige Instrumente, die ihr MIDI-Signal über die MIDI-Schnittstelle in den PC einspeisen. Mit solchen Instrumenten und entprechender Software können Noten direkt in den PC eingespielt und dort weiter verarbeitet werden.

12.1.11.5. Maus

	300 dpi JPG  Mäuse: links USB-PS/2, rechts PS/2-RS232

Dieses Peripheriegerät ist ein Eingabegerät. Die Maus wird vornehmlich in Verbindung mit grafischen Bedienoberflächen verwendet, einige Funktionen kann die Maus aber auch im Textmodus erfüllen. Mäuse gibt es üblicherweise zum Anschluss an die RS232-, die PS/2- und die USB-Schnittstelle. Die Bewegung der Maus wird über eine Kugel (sogenannte mechanische Maus) oder optisch über ein System aus LED und optischem Sensor (sogenannte optische Maus) erfasst, zusätzlich sind zwei, drei oder selten mehr Tasten vorhanden und bei moderneren Mäusen ein Rad (Scrollrad), selten zwei Räder, die gleichzeitig als Tasten fungieren. Einige Mäuse werden mit Adaptern geliefert, die bei älteren Mäusen den Betrieb wahlweise an der RS232- oder der PS/2-Schnittstelle und bei neueren Mäusen den Betrieb wahlweise an der PS/2-Schnittstelle oder der USB-Schnittstelle ermöglichen. Anders als bei Tastaturen funktionieren diese Adapter meist nur mit der zugehörigen Maus. Beim Anschluss an ATX-Hauptplatinen ist darauf zu achten, dass die Maus nicht versehentlich an die PS/2-Schnittstelle für die Tastatur angeschlossen wird. Bei neueren ATX-Hauptplatinen und neueren PS/2-Mäusen sind Stecker und Buchse grün. Optische Mäuse benötigen mitunter mehr Strom, als die vorhandene PS/2-Schnittstelle liefern kann, und funktionieren dann nicht richtig. Dann bleiben nur der Anschluss an die USB-Schnittstelle, sofern dies möglich ist, oder der Einsatz einer mechanischen PS/2-Maus. RS232- und die ersten PS/2-Mäuse sind nur mit zwei oder drei Tasten ausgestattet. Neuere PS/2-Mäuse und die meisten USB-Mäuse sind mit zwei Tasten und einem Scrollrad, dass gleichzeitig als dritte Taste fungiert, ausgestattet. Mäuse gibt es in symmetrischer Bauform und in ergonomisch für die rechte Hand, selten auch für die linke Hand optimierten Bauformen. An PCs, an denen mehrere Benutzer arbeiten, sollte eine symmetrisch gebaute Maus angeschlossen werden. Mäuse werden meist auf einem Mousepad bewegt. Die Oberflächen dieser Unterlagen sind entweder für mechanische Mäuse oder optische Mäuse optimiert. Bei mechanischen Mäusen wird durch die Kugel Schmutz in die Maus eingetragen. Daher sind Mousepad und Kugel regelmäßig zu reinigen, wozu die Kugel der Maus entnommen wird. Funktioniert die Maus danach immer noch nicht, muss sie geöffnet und die Schmutzbeläge müssen von den Rollen, an denen die Kugel gleitet, entfernt werden. Bei optischen Mäusen kann vor allem in sehr schmutziger Umgebung eine Reinigung des optischen Systems von außen erforderlich werden. Kabellose Mäuse kommunizieren über Funksignale mit einem Empfänger, der am entsprechenden Anschluss (USB, seltener PS/2) des PCs angeschlossen ist. Der Einsatz von Funkmäusen ist nur in wenigen Fällen sinnvoll, da im Falle eines leeren Mausakkus die Maus nicht weiter benutzt werden kann, bis der Akku ausgewechselt oder wieder aufgeladen wurde.

Der Trackball wird PC-seitig wie eine Maus behandelt, lediglich die Bedienung unterscheidet sich von einer Maus. Dieses Gerät wird anders als eine Maus nicht als Ganzes bewegt, sondern der zugängliche Ball wird mit der Handinnenfläche oder den Fingern gedreht. Die Bedienung der zwei oder drei Tasten entspricht der bei einer Maus. Trackballs gibt es als Einzelgeräte oder integriert an tragbaren Computern (Laptop, Notebook), selten sind PC-Tastaturen mit integriertem Trackball. In Verbindung mit PCs bietet sich der Einsatz eines Trackballs an, wenn ein im Ganzen zu bewegendes Gerät (Maus) am PC-Arbeitsplatz unzweckmäßig ist.

Das Touchpad wird PC-seitig wie eine Maus, meist als PS/2-Maus, behandelt, lediglich die Bedienung unterscheidet sich von einer Maus. Diese Geräte werden nicht bewegt, statt dessen wird auf einer berührungsempfindlichen Fläche ein Finger bewegt. Die Bedienung der zwei oder selten drei Tasten entspricht der bei einer Maus. Touchpads finden sich fast nur an tragbaren Computern (Laptop, Notebook), selten sind PC-Tastaturen mit integriertem Touchpad. Vorteile des Touchpads sind seine Unempfindlichkeit gegenüber trockenem Schnutz und die kompakte Bauweise sowie die Tatsache, dass das Gerät nicht bewegt werden muss. Nachteile des Touchpads sind seine geringe Eingabepräzision, seine Empfindlichkeit gegenüber Feuchtigkeit und die große Gefahr versehentlicher Eingaben in Folge unbeabsichtigter Berührungen. Auf Grund ihrer geringen Eingabepräzision sind Touchpads für viele Computerspiele und komplexere Bildbearbeitungsprogramme ungeeignet.

	300 dpi JPG  Trackpoint in einer Laptop-Tastatur

Der Trackpoint (Markenname, andere Markennamen sind Accu Point, Trackstick oder Pointing Stick), umgangssprachlich auch "Pümpel" genannt, da er besonders in der roten Ausführung an einen umgedrehten Pümpel erinnert, wird PC-seitig wie eine Maus, meist als PS/2-Maus, behandelt, lediglich die Bedienung unterscheidet sich von einer Maus. Der Trackpoint befindet sich innerhalb der Tastatur, meist zwischen den Buchstabentasten G, H und B. Der Trackpoint wird üblicherweise mit einem der beiden Zeigefinger bewegt. Unterhalb der Leertaste befinden sich zwei, selten drei Tasten, deren Bedienung der bei einer Maus entspricht. Trackpoints finden sich fast nur an tragbaren Computern (Laptop, Notebook), selten sind PC-Tastaturen mit integriertem Trackpoint. Der große Vorteil des Trackpoints liegt darin, dass die Hände für dessen Bedienung nicht von der Tastatur genommen werden müssen und nur sehr kurze Bewegungswege erforderlich sind. Letzteres ist allerdings gewöhnungsbedürftig.

12.1.11.6. Webcam

	300 dpi JPG  Webcam, Anschluss an USB

Dieses Peripheriegerät ist eine Eingabegerät und dient außerdem der Konvertierung analoger Bilder in digitale Daten, in der Regel Bilddateien im JPG-Format (verlustbehaftete Komprimierung). Webcams enthalten in der Regel CCD-Chips, CMOS-Chips sind in einigen älteren Modellen zu finden. Einfache, preiswerte Modelle verfügen über eine geringe Auflösung von häufig nur 640×480 Pixeln (VGA-Auflösung) und eine einfache Optik, der Anschluss erfolgt über USB. Höherwertige Modelle verfügen über höhere Auflösungen und leistungsfähigere Optiken, der Anschluss erfolgt über USB oder IEEE1394. Fokus, Blende und Belichtungszeit werden üblicherweise nur automatisch von der Webcam eingestellt und sind oft auch nicht per Software manuell änderbar. Für die Aufnahme von Videofilmen muss die Webcam eine bestimmte Anzahl von Bildern pro Sekunde aufnehmen können, um eine brauchbare Qualität zu liefern. Ist die Kamera zu langsam, besteht der Videofilm aus ruckelnden Bildsequenzen. Häufig reduzieren Webcams ihre Auflösung ab einer bestimmten Bildaufnahmegeschwindigkeit. Webcams, die für den Anschluss über USB 2.0 oder IEEE1394 vorgesehen sind, sind hier weniger problematisch. Um eine solche USB-Webcam voll nutzen zu können, muss diese natürlich an einen USB 2.0-Controller angeschlossen werden. Bei der Anschaffung einer Webcam ist darauf zu achten, dass diese nicht nur mit proprietärer Software funktioniert!

Häufige Anwendungen von Webcams sind Online-Videokonferenzen und regelmäßig aktualisierte und ins Internet gestellte Bilder von bestimmten Orten sowie einige weniger schöne Anwendungen (Voyerismus, Exhibitionismus). Die erwähnten Anwendungen sind ein Grund für die meist niedrigen Auflösungen der Webcams, da die über Internet zu übertragenden Datenmengen sonst unpraktisch groß werden würden. Die niedrige Auflösung der meisten Webcams macht diese für Überwachungsaufgaben nur sehr bedingt geeignet. Seltenere Anwendungen liegen in der Astrofotografie und der Lichtmikroskopie. Hier ersetzen vor allem im Amateurbereich Webcams teure CCD-Kameras. Mittels entsprechender An- und Umbauten wird die Webcam mit dem Okular von Teleskop oder Mikroskop verbunden. Die verwendeten Webcams sollten zudem eine Möglichkeit bieten, unkomprimierte oder verlustfrei komprimierte Bilder zu übertragen, da sonst Bildinformationen verloren gehen. Die in Webcams verbauten CCD-Chips weisen bei Raumtemperatur ein hohes Farbrauschen auf, das besonders bei schlechten Lichtverhältnissen und den daraus resultierenden langen Belichtungszeiten zum Tragen kommt. Für solche Einsatzfälle, üblich z. B. bei der Astrofotografie, wird der CCD-Chip der Webcam aktiv unter die Umgebungstemperatur gekühlt, wobei die Temperaturdifferenz zur Umgebungstemperatur –25 K oder mehr beträgt. Der Einbau einer solchen Kühlung ist jedoch nicht ganz einfach und meist auch irreversibel.

12.1.11.7. Mikrofon

Dieses Peripheriegerät dient der Konvertierung analoger Töne und Geräusche in digitale Daten. Prinzipiell ist das Mikrofon auch als Eingabegerät geeignet. Die Sprachsteuerung eines PCs erfordert jedoch eine hohe Rechenleistung und ist zudem fehleranfällig (Störgeräusche, wechselnde Aussprache) und somit mit alten PCs praktisch nicht realisierbar. Der aus vielen Science-Fiction-Filmen bekannte "Plausch mit dem Bordcomputer" wird wohl noch einige Zeit Science-Fiction bleiben. Für den Anschluss des Mikrofons an den PC ist die "mic in"-Buchse an der Soundkarte oder der Hauptplatine mit Onboardsoundchip vorgesehen. Abgesehen von höherwertigen Soundkarten ist dieser Eingang jedoch derart mit Störsignalen belastet, dass nur schlechte Aufnahmequalitäten erreicht werden können, die allenfalls für die Internettelefonie (Voice over IP, kurz: VoIP) reichen. Für höherwertige Aufnahmen sollte das Mikrofon an einen externen Mikrofonvorverstärker angeschlossen werden, der mit der "line in"-Buchse an der Soundkarte oder der Hauptplatine mit Onboardsoundchip verbunden wird. Für hochwertige Aufnahmen sind entsprechend hochwertige Komponenten (Mikrofon, ggf. Mikrofonvorverstärker, Soundkarte) erforderlich.

12.1.11.8. Joystick

Dieses Peripheriegerät ist ein Eingabegerät. Es ähnelt im Design dem Steuerknüppel eines Kampfjets. Joysticks werden in Verbindung mit spezieller Software (Flugsimulatoren, Ballerspiele, …) verwendet, für deren Steuerung sehr schnelle Bewegungen in den PC eingegeben werden müssen, was mit Tastatur und Maus meist nicht mehr möglich ist. Daneben dient der Joystick auch ähnlich einer Maus zur Softwaresteuerung, was jedoch wenig verbreitet ist. Ältere Joysticks werden an den Gameport angeschlossen, seltener auch an die RS232- oder die Parallelschnittstelle. Moderne Joysticks werden über USB mit dem PC verbunden. Neben dem "Steuerknüppel" befinden sich am Joystick an unterschiedlichen Stellen mehrere Drucktasten, die üblicherweise als "Feuerknöpfe" bezeichnet werden. Die Ausstattung der verschiedenen Modelle variiert stark. PC-seitig wie Joysticks werden auch einige andere Peripheriegeräte behandelt wie etwa Lenkräder, die üblicherweise in Verbindung mit Fahrsimulatoren eingesetzt werden.

12.1.11.9. Scanner

Dieses Peripheriegerät dient der Konvertierung analoger Bilder in digitale Daten. Die ersten Scanner waren Handscanner, deren Gebrauch sehr unpraktisch ist und die allenfalls noch als Barcode-Scanner zu gebrauchen sind. Standard sind seit langem Flachbettscanner, die mindestens ein Blatt in der Größe DIN A4 aufnehmen können. Alte Geräte werden an die Parallelschnittstelle oder den externen Anschluss eines SCSI-Controllers angeschlossen. Mittlerweile ist aber der Anschluss an USB Standard. Alte Schwarzweiß- und Graustufenscanner arbeiten mit rotem oder grünem Licht, was zur Folge hat, dass entsprechende rote oder grüne Bereiche der zu scannenden Vorlage nicht richtig oder gar nicht erfasst werden. Moderne Schwarzweiß- und Graustufenscanner und alle Farbscanner arbeiten mit weißem Licht, das von einer Lampe oder mehreren weißen LEDs abgestrahlt wird. Farbscanner können bei Bedarf auch im Schwarzweiß- oder Graustufenmodus arbeiten, weshalb der Einsatz von Schwarzweiß- und Graustufenscanner nur noch in Sonderfällen sinnvoll ist. Die Farbtiefe der Farbscanner ist im Allgemeinen ausreichend, bei der Qualität der Scans gibt es modellabhängig jedoch große Unterschiede. Ein wichtiger Parameter ist die physikalische Auflösung. Alte Farbscanner schaffen nur 300×300 dpi, moderne Scanner 600×600 dpi, 600×1200 dpi oder 1200×1200 dpi. Bei Bedarf kann die Auflösung für den Scan reduziert werden. Für die meisten Anwendungen sind 300×300 dpi völlig ausreichend, bei 600×600 dpi werden die Dateien schon recht groß und deren Weiterverarbeitung kann alte PCs bereits überfordern. Mit einer sogenannten Durchlichteinheit können mit einem Flachbettscanner auch Dias gescannt werden. In diesem Fall und auch bei anderen sehr kleinen Vorlagen wird mit maximaler physikalischer Auflösung gearbeitet, um genügend Bildinformationen zu erhalten. Spezielle Diascanner arbeiten immerhin mit einer physikalischen Auflösung von 3600×3600 dpi. Die interpolierte Auflösung, die Werte bis zu 19200×19200 dpi annehmen kann, kann man getrost vergessen! Bei dieser Interpolation werden keine zusätzlichen Bildinformationen übertragen, sondern im PC werden zusätzliche Bildpunkte berechnet. Die Bildqualität entspricht somit nur einem Scan mit maximaler physikalischer Auflösung, dafür dauert so ein Scan mit interpolierter Auflösung eine halbe Ewigkeit und man erhält ein kaum noch zu verarbeitendes Dateimonster. Bei der Anschaffung eines Scanners ist darauf zu achten, das er nicht nur mit proprietären Treibern funktioniert! Derartiger Schrott ist aber gerade bei Scannern weit verbreitet.

12.1.11.10. externe Massenspeicher

Diese Peripheriegeräte dienen der Datenspeicherung und dem Transport der gespeicherten Daten. Allen hier beschriebenen externen Massenspeichern ist gemein, dass sie wie Festplatten angesprochen werden. Unter Linux werden sie mit Ausnahme der Wechselrahmen wie SCSI-Festplatten behandelt.

12.1.11.10.1. Wechselrahmen

Diese Geräte werden in einen 5¼''-Schacht eingebaut und mit einem IDE-Controller verbunden. Der herausnehmbare Teil des Wechselrahmens wird mit einer IDE-Festplatte bestückt, deren Baugröße 3½'' half size nicht überschreiten darf. Wechselrahmen sind nicht hotplug-fähig, sie dürfen also nur bei ausgeschaltetem PC eingesteckt oder entnommen werden. Die Festplatte im Wechselrahmen wird wie eine im PC eingebaute IDE-Festplatte behandelt. Daher gelten in alten PCs auch BIOS-Kapazitätsgrenzen für diese Festplatten. Außerdem können Probleme auftreten, wenn der PC ohne eingesteckte Festplatte gestartet wird. Dies lässt sich bei neueren Hauptplatinen umgehen, in dem die Festplattenerkennung im BIOS für den Wechselrahmen auf AUTO gestellt wird. Wechselrahmen sind veraltet und sollten wegen der damit verbundenen Probleme nicht mehr eingesetzt werden. Die Alternative ist eine externe Festplatte.

12.1.11.10.2. externe Festplatte

	300 dpi JPG  Gehäuse für 2½''-IDE-Festplatten, Anschlüsse: IEEE1394, USB, externe Stromversorgung (optional)

Diese Festplatten befinden sich in einem eigenen Gehäuse, der Anschluss erfolgt über USB, IEEE1394, SATA (mit auf 1,0 m begrenzter Kabellänge) oder eSATA. Damit erfordern diese Geräte zum Anschluss einen PC mit einer Hauptplatine, die über einen PCI-Bus verfügt! Daneben gibt es auch Geräte, die einen eigenen Fileserver beinhalten, oft mehrere Festplatten aufnehmen können und über Ethernet in das LAN integriert werden. Auf diese Geräte kann auch mit sehr alten PCs zugegriffen werden. Geräte zum Anschluss an SATA oder eSATA erfordern einen SATA-Controller mit nach außen geführtem SATA- oder eSATA-Anschluss und kommen daher in Verbindung mit alten PCs meist nicht in Betracht, da SATA-Controller in diesen PCs oft nicht funktionieren. Geräte zum Anschluss an USB sind sinnvoll nur an einem USB 2.0-Controller zu betreiben, da ansonsten die Datentransferrate für eine vernünftige Leistung zu niedrig ist. Bei Geräten zum Anschluss an IEEE1394 treten diese Probleme nicht auf, dafür muss in der Regel ein IEEE1394-Controller (PCI-Steckkarte) in den PC eingebaut werden. Gehäuse für eine externe Festplatte gibt es in den Größen 3½'' und 2½'', wobei die Außenmaße der Gehäuse größer sind. In 3½''-Gehäusen können Festplatten bis zur Baugröße 3½'' half size eingebaut werden, in 2½''-Gehäuse können Festplatten bis zur Baugröße 2½'' eingebaut werden. Festplatten bis zur Größe 2½'' benötigen nur die Versorgungsspannung +5 V und können daher über USB oder IEEE1394 (mit Spannungswandler im Gehäuse) betrieben werden. Da der Strombedarf bei Versorgung über USB jedoch an der oberen Grenze liegt, verfügen die Gehäuse über einen Anschluss für ein externes 5 V-Netzteil. 3½''-Festplatten benötigen die Versorgungsspannungen +5 V und +12 V, außerdem ist deren Strombedorf größer als der Festplatten kleinerer Bauform. Ein entsprechendes Netzteil gehört zum Lieferumfang der 3½''-Gehäuse, ein Betrieb ohne dieses Netzteil ist nicht möglich. Wenn die externe Festplatte für den Datentransport genutzt werden soll, sollten nur 2½''-Gehäuse verwendet werden, da die dort einbaubaren Festplatten für den mobilen Betrieb ausgelegt sind. 3½''-Festplatten sind hingegen für den ortsfesten Betrieb vorgesehen und können durch häufige Transporte beschädigt werden, was zu Datenverlusten führt! Externe Festplatten, die über USB oder IEEE1394 angeschlossen werden, eignen sich zur Bereitstellung zusätzlicher Speicherkapazität für alte PCs. Sie sind nicht von Kapazitätsgrenzen des Hauptplatinen-BIOS betroffen, sogar große Festplatten, die 48-Bit-LBA benötigen, können angeschlossen werden. Externe Festplatten kommen auch dann zum Einsatz, wenn innerhalb des PCs keine Möglichkeit zum Einbau oder Anschluss einer weiteren Festplatte besteht. Bei den Gehäusen sollte die Wahl immer auf ein Gehäuse mit USB- und IEEE1394-Anschluss fallen, auch wenn diese teurer als Gehäuse nur mit USB-Anschluss sind. Mit IEEE1394 steht immer eine schnelle und stabil arbeitende Schnittstelle zur Verfügung. Ist am Einsatzort gerade kein IEEE1394-Anschluss vorhanden, kann auf USB ausgewichen werden. Steht im Zusammenhang mit einer externen Festplatte die Anschaffung eines USB 2.0- oder IEEE1394-Controllers an, so sollte ein IEEE1394-Controller gewählt werden, da der Betrieb problemloser ist. Wird für andere Zwecke USB 2.0 benötigt, kann ein USB 2.0/IEEE1394-Combocontroller eingesetzt werden.

12.1.11.10.3. USB-Stick

	300 dpi JPG  USB-Sticks

Diese Peripheriegeräte dienen dem Datentransfer. Diese auch "Datenzäpfchen" oder in Anlehnung an eine bekannte Science-Fiction-Serie "Datenstäbchen" genannten Geräte haben sich mittlerweile zu einem Quasistandard für diesen Zweck entwickelt und damit Disketten und CD-RWs fast vollständig verdrängt, weshalb auch alte PCs nach Möglichkeit über einen USB-Controller verfügen sollten, wozu jedoch ein PC mit PCI-Bus erforderlich ist. Angesprochen werden USB-Sticks wie externe Festplatten. Für den Transfer größerer Datenmengen wird ein USB 2.0-Controller benötigt, ansonsten dauert es sehr lange. USB-Sticks gibt es mit Kapazitäten von mehreren MB bis zu mehreren GB, wobei immer Vielfache von 2 angegeben werden. Tatsächlich ist die verfügbare Speicherkapazität immer etwas niedriger, da diese Geräte wie Festplatten einige Sektoren in Reserve halten, um bei Bedarf defekte Sektoren zu ersetzen. Bei einigen USB-Sticks ist der Speicherbereich zweigeteilt. Der große Speicherbereich ist wie eine Festplatte organisiert, der kleine Speicherbereich entspricht in Kapazität und Organisation exakt einer 3½''-HD-Diskette mit Standardformatierung (18 Spuren mit je 80 Sektoren, FAT12 formatiert) und kann somit als virtuelle Diskette (ohne Möglichkeit des Hardware-Schreibschutzes) genutzt werden. Einige USB-Sticks werden mit einem Verschlüsselungsprogramm ausgeliefert, das jedoch nur mit einigen proprietären Betriebssystemen funktioniert und daher nicht benutzt werden sollte. USB-Sticks sind ab Werk mit einer einzigen primärem FAT-Partition (1. primäre Partition) eingerichtet, bis zur Nennkapazität von 2 GiB mit FAT16 formatiert, bei größerer Nennkapazität mit FAT32. Bis auf wenige Ausnahmen gibt es keinen Grund, diese Formatierung zu ändern, da vfat-Dateisysteme von allen gängigen Betriebssystemen beschrieben und gelesen werden können. Beim Schreiben auf USB-Sticks ist darauf zu achten, dass diese erst abgezogen werden, nachdem alle Schreibvorgänge abgeschlossen sind. Sonst sind die Daten verloren! Die Nennkapazitäten 1 GiB, 8 GiB und 16 GiB bieten besondere Vorteile. Auf einem USB-Stick mit einer Nennkapazität von 1 GiB kann der komplette Inhalt einer CD gespeichert werden, auf einem USB-Stick mit einer Nennkapazität von 8 GiB der komplette Inhalt einer DVD und auf einem USB-Stick mit einer Nennkapazität von 16 GiB der komplette Inhalt einer double layer DVD. Gelegentlich werden auch WLAN-Sticks und DVB-T-Sticks zu den USB-Sticks gerechnet, obwohl sie andere Funktionen erfüllen.

12.1.11.10.4. Speicherkarte

	300 dpi JPG  Speicherkarten: oben links CF-Karte (Vorderseite) in Transportbox, unten links CF-Karte (Rückseite), rechts SD-Karte (Vorderseite)

Diese Peripheriegeräte dienen der Datenspeicherung und dem Datentransfer. Sie entsprechen in Organisation und Ansprache durch den PC den USB-Sticks. Gängig sind die Formate SD (Secure Digital Memory Card) und deren Miniaturversion microSD sowie CF (CompactFlash Memory Card), daneben existieren weitere, seltener verwendete Formate wie MMC (MultiMedia Card), MS (Memory Stick), SM (SmartMedia) und xD-Picture. Speicherkarten werden über einen Kartenleser (Cardreader) mit entsprechenden Schächten mit dem PC verbunden. Kartenleser gibt es als interne Geräte zum Einbau in einen 3½''- oder 5¼''-Schacht sowie als externe Geräte im eigenen Gehäuse. Externe Geräte sind entweder ähnlich wie interne Geräte aufgebaut oder sie ähnelm einem USB-Stick mit einem Schacht für nur einen Kartentyp, meist SD oder microSD. Kartenleser werden über USB mit dem PC verbunden, möglichst mit einem USB 2.0-Controller. Speicherkarten dienen hauptsächlich als Speichermedium in mobilen Geräten, vor allem Digitalkameras. Beim Einsatz von Speicherkarten ist die 2 GiB-Grenze zu beachten, ab Werk sind Speicherkarten mit einer Kapazität bis 2 GiB mit dem Dateisystem FAT16 formatiert, Speicherkarten mit höherer Kapazität mit dem Dateisystem FAT32. Ältere mobile Geräte können mit FAT32 nicht umgehen. Bei SD-Speicherkarten sind zudem die Spezifikationen zu beachten. Nur SD-Speicherkarten mit einer Speicherkapazität ≤ 1 GiB sind auch in alten Geräten normalerweise unproblematisch. Speicherkarten werden auch wie USB-Sticks zum Transport von Daten benutzt. Die maximale Datentransferrate von Speicherkarten wird wie bei CD-ROM-Laufwerken und CD-Brennern als Vielfaches der einfachen CD-Lesegeschwindigkeit (150 kB·s^-1) angegeben und variiert stark je nach Herstellungsjahr und Hersteller der Speicherkarte. Neuere Karten mit höherer Speicherkapazität sind meist schneller als ältere Karten. Häufig werden Karten gleicher Kapazität mit zwei unterschiedlichen Geschwindigkeiten angeboten, wobei die schnelleren Karten teurer sind. Die Schreibgeschwindigkeit ist immer niedriger als die Lesegeschwindigkeit, geworben wird meist mit Letzterer. Speicherkarten sind in der Regel so ausgelegt, dass das auf den Karten ab Werk vorhandene Dateisystem den geringsten Verschleiß gewährleistet. Andere Dateisysteme können zwar angelegt werden, aber auch zu erhöhtem Verschleiß und damit reduzierter Lebensdauer der Speicherkarte führen.

Bei den SD-Speicherkarten gibt es einige Besonderheiten. Es gibt drei Standards. SD 1.0 definiert SD-Speicherkarten bis zu einer Nennspeicherkapazität von 1 GiB, SD 1.1 bis zu einer Nennspeicherkapazität von 2 GiB. Bisher nicht standardkonform existieren auch SD-Speicherkarten mit Kapazitäten > 2 GiB. SDHC (Secure Digital High Capacity, SD 2.0) definiert SD-Speicherkarten bis zu einer Nennspeicherkapazität von 2 TiB, die aber in absehbarer Zeit nicht erreicht werden dürfte. Der Kartenleser muss den Standard der eingesteckten SD-Karte unterstützen, um auf diese zuzugreifen. Ältere Kartenleser kommen in der Regel mit SDHC-Karten nicht zurecht. Bei SDHC-Karten wird abweichend von dem oben beschriebenen Verfahren eine Mindestschreibgeschwindigkeit angegeben. Auf den Karten findet sich ein stilisiertes, serifenloses "C", in dessen Mitte eine Zahl steht. Das "C" steht für "class", die Zahl darin gibt die Mindestschreibgeschwindigkeit in MB·s^-1 an. Üblich sind class 2 (≥ 2 MB·s^-1), class 4 (≥ 4 MB·s^-1), class 6 (≥ 6 MB·s^-1) und class 10 (≥ 10 MB·s^-1). SD-Speicherkarten gibt es zudem in zwei kleineren Formaten. miniSD-Speicherkarten sind kleiner und können mittels eines oft mitgelieferten Adapters auch in normale SD-Schächte gesteckt werden. microSD-Karten sind noch kleiner und können mittels oft mitgelieferter Adapter auch in normale SD-Schächte und miniSD-Schächte gesteckt werden. miniSDHC- und microSDHC-Karten entsprechen dem Standard der SDHC-Karten. Moderne Kartenleser verfügen oft über einen zusätzlichen Schacht für microSD-Karten. Bei einigen Modellen ist dieser Schacht einfach mit dem SD-Kartenschacht parallel geschaltet. Dann dürfen nicht gleichzeitig eine SD- und eine microSD-Karte eingesteckt werden. SD-Speicherkarten in allen drei Formaten verfügen über einen Hardware-Schreibschutz, der durch Verschieben eines Schiebers am Rand der Karte aktiviert wird. Die MMC-Karte ist kompatibel zur SD-Karte, kann also auch in einen SD-Kartenschacht gesteckt werden. Umgekehrt verhindert das etwas dickere Gehäuse der SD-Karten, dass diese versehentlich in einen MMC-Kartenschacht gesteckt werden. Gewalt ist hier fehl am Platz!

Die Pinbelegung des Steckers der CF-Speicherkarten entspricht der einer 2½''-IDE-Festplatte. Somit können IDE-Festplatten bei Bedarf direkt durch eine CF-Speicherkarte ersetzt werden, wobei lediglich ein passiver Steckeradapter (CF auf 2½''-IDE oder CF auf 3½''-IDE) benötigt wird. Höherwertige Adapter sind zum Einabu in einen 3½''- oder 5¼''-Schacht vorgesehen, die CF-Speicherkarte ist dadurch von außen zugänglich. Durch den Einsatz eines solchen Adapters können auch sehr alte PCs, die keinen USB-Controller besitzen, für Wechselmedien mit hoher Speicherkapazität zugänglich gemacht werden. Das Wechseln der CF-Speicherkarte darf allerdings nur bei ausgeschaltetem PC erfolgen, da IDE-Controller nicht hotplug-fähig sind! Bei dieser Anwendung wird vorzugsweise kein IDE-Controller verwendet, an dem schon ein anderes Laufwerk, insbesondere eine Festplatte angeschlossen ist, da die Unterscheidung in Master und Slave nicht immer richtig funktioniert. Lässt es sich nicht vermeiden, wird das andere angeschlossene Gerät als Slave konfiguriert und im Adapter steckt immer eine CF-Speicherkarte, die als Master arbeitet. Wird der verwendete IDE-Controller vom BIOS der Hauptplatine angesprochen, wird für die CF-Speicherkarte als Festplattentyp "auto" eingetragen, damit Karten unterschiedlicher Speicherkapazität beim Starten erkannt werden. Kommen CF-Speicherkarten zum Einsatz, deren Kapazitäten ein vorhandenes Festplattenkapazitätslimit des BIOS überschreiten, hilft nur der Eintrag "none" als Festplattentyp. Dann muss ein Betriebssystem verwendet werden, das nach dem Starten selbst die Festplattenverwaltung übernimmt. Außerdem kann in alten PCs eine defekte Festplatte durch eine CF-Speicherkarte mit ählicher und in diesen Fällen meist völlig ausreichender Speicherkapazität ersetzt werden. Gängige Geschwindigkeiten bei CF-Karten sind 40× und 66× bei älteren Karten sowie 80× und 133× bei neueren Karten. Im hochpreisigen Segment sind mittlerweile auch CF-Karten mit Geschwindigkeiten bis 400× und Speicherkapazitäten bis 64 GiB (Stand 04/2010) erhältlich, die sich unter anderem besonders als Festplattenersatz für Systeme, die in rauen Umgebungen eingesetzt werden sollen, anbieten.

MS-Karten sind weniger verbreitet, werden aber nach wie vor hartnäckig von einigen Herstellern mobiler Geräte für diese vorgesehen. Für MS-Karten existieren mehrere Standards, die zueinander teilweise inkompatibel sind. Moderne Kartenleser können jedoch oft MS-Karten aller Standards lesen.

	300 dpi JPG  SM-Karte mit Schreibschutzaufklebern (links) und Transportbox (rechts)

Die Speicherkarten der Formate SM (SmartMedia) und xD-Picture stellen Sonderfälle dar. Sie sind passive Speicherkarten und verfügen daher nicht über eigene Elektronik zur Festplattenemulation. Diese Elektronik muss vom jeweiligen Gerät bereit gestellt werden. SM-Karten können mit einem Schreibschutz versehen werden. Dazu muss ein runder, reflektierender Aufkleber in die dafür vorgesehene runde Vertiefung der SM-Karte geklebt werden. Einige dieser Aufkleber gehören zum Lieferumfang der SM-Karten.

12.1.11.11. Modem

	300 dpi JPG  56k-Modem: Data, Fax, Voice; autonomer Modus (Faxempfang, Anrufbeant- worter) mit 2 MiB RAM; Anschluss PC-seitig: RS232

Dieses Peripehriegerät (Modem = Modulator/Demodulator) dient der Verbindung eines PCs mit dem Telefonnetz und konvertiert digitale Daten in analoge Telefonsignale und umgekehrt, arbeitet also grundsätzlich bidirektional. Modems können grundsätzlich Daten (Data) und Faxe (Fax) und teilweise auch analoge Tonsignale, insbesondere Sprache (Voice) verarbeiten. Können nur Daten und Faxe verarbeitet werden, wird das Modem auch als "Faxmodem" bezeichnet, kann zusätzlich auch Sprache verarbeitet werden, wird das Modem auch als "Voicemodem" bezeichnet. Einige spezielle, hochwertige Modems verfügen über einen nichtflüchtigen internen Speicher. Diese Geräte können auch bei ausgeschaltetem PC im sogenannten "autonomen Modus" Faxe empfangen und oft sogar als Anrufbeantworter (mit allerdings schlechter Tonqualität) arbeiten. Empfangene Faxe und Anrufe werden dann später vom PC per Software aus dem Modem ausgelesen und auf einem Datenträger gespeichert. Da der interne Speicher jedoch recht begrenzt ist, muss er regelmäßig per Software vom PC aus geleert werden, damit wieder Faxe und Anrufe empfangen werden können.

Für die Datenübertragung über Modem muss wie beim Telefonieren eine Wählverbindung aufgebaut werden. Soll das Modem parallel zu einem Telefon und ggf. einem Anrufbeantworter an einem Telefonanschluss betrieben werden, ist für den Faxempfang über Modem eine Faxweiche erforderlich. Einige Modems enthalten eine Faxweiche, Telefon und Anrufbeantworter werden dann am Modem angeschlossen. Ansonsten ist eine externe Faxweiche notwendig. Ein gleichzeitiger Betrieb von Modem und Telefon an einem Anschluss ist nicht möglich, es kann immer nur Kommunikation über eines der beiden Geräte erfolgen!

Der Anschluss des Modems erfolgt an der RS232-Schnittstelle, bei einigen modernen Geräten auch über USB. Die maximale telefonnetzseitige Datentransferrate liegt sehr niedrig und beträgt je nach Modem 14,4 kBit·s^-1 (14,4k-Modem), 28,8 kBit·s^-1 (28,8k-Modem), 33,6 kBit·s^-1 (33,6k-Modem) oder 56 kBit·s^-1 (56k-Modem). Bei der Datenfernübertragung (DFÜ) stellt in der Regel das Modem den Flaschenhals dar. Damit die maximale Datenübertragungsrate des Modems voll ausgenutzt werden kann, ist bei den Modellen zum Anschluss an die RS232-Schnittstelle darauf zu achten, dass die verwendete RS232-Schnittstelle schneller als das Modem ist. Dem 14,4k-Modem genügt theoretisch eine RS232-Schnittstelle mit 8250-Chip, eine RS232-Schnittstelle mit 16450-Chip wird jedoch empfohlen. 28,8k- und 33,6k-Modems können an einer RS232-Schnittstelle mit 16450-Chip betrieben werden, für 33,6k-Modems wird jedoch eine RS232-Schnittstelle mit 16550A-Chip empfohlen. 56k-Modems benötigen eine RS232-Schnittstelle mit 16550A-Chip. USB-Modems sind selbst an einem USB 1.0-Controller in diesem Punkt unkritisch.

Neben den oben beschriebenen externen Modems existieren auch interne Modems, die als Legacy-ISA- oder PCI-Steckkarte in den PC eingebaut werden. Sie sind daher strenggenommen keine Peripheriegeräte, obwohl sie die gleichen Aufgaben wie externe Modems erfüllen. Bei diesen Geräten befinden sich auf der Steckkarte eine RS232-Schnittstelle und das eigentliche Modem, die fest miteinander verbunden sind. Bei den Legacy-ISA-Steckkarten muss zunächst die vorhandene RS232-Schnittstelle wie im Kapitel 12.1.7.7.1. beschrieben konfiguriert werden. Ein besonderes Ärgernis sind Softmodems (WinModems). Bei diesen PCI-Steckkarten wurde an der Hardware gespart und die fehlenden Funktionen werden per Software emuliert. Das frisst nicht nur Rechenleistung, sondern funktioniert fast immer nur mit proprietärer Software, die nur für proprietäre Betriebssysteme verfügbar ist. Diesen Schrott braucht niemand! Bei einer Verbindungsstörung kann das Modem in einen unüblichen Betriebszustand geraten, der nur durch einen Hardwarereset wieder aufgehoben werden kann. Ein externes Modem wird dazu einfach aus- und wieder eingeschaltet. Tritt dieses Problem bei einem internen Modem auf, kann dadurch der gesamte PC lahm gelegt werden! Daher sollten interne Modems möglichst nicht verwendet werden. Externe Modems empfangen mitunter ungewollt Radiosignale, die sogar leise im Modemlautsprecher hörbar sein können. Abhilfe schafft hier ein Entstörzwischenstecker, der an die SUB-D-Buchse (üblich 25-polig, sehr selten 9-polig) des Modems angeschlossen wird. Das Kabel zur RS-232-Schnittstelle des PCs sollte zudem über eine gute Schirmung verfügen. Qualitativ minderwertige Kabel sind hier ungeeignet!

Für den Internetzugang kommen Modems wegen der geringen Datentransferraten nur in Frage, wenn weder ISDN noch DSL verfügbar sind. Dann sollte grundsätzlich ein 56k-Modem verwendet werden. Außerdem benötigt der Aufbau der Wählverbindung einige Zeit und wenn die Verbindung steht, müssen zuerst noch die beiden beteiligten Modems miteinander kommunizieren, bevor Nutzdaten übertragen werden können. Ohne Flatrate wird es daher entweder teuer (Dauerverbindung) oder lästig (immer wieder neu einwählen). Außerdem ist während des Modembetriebs der Telefonanschluss besetzt, Anrufe können nicht entgegen genommen werden. Ein unbedachter Griff zum Telefon kann außerdem eine stehende Modemverbindung kappen, was besonders beim Hoch- oder Herunterladen von größeren Dateien sehr ärgerlich ist.

Für den Faxbetrieb spielt die Datenübertragungsrate keine Rolle, da Faxe nur mit 9,6 kBit·s^-1 oder 14,4 kBit·s^-1 übertragen werden. Dafür reicht sogar ein altes 14,4k-Modem. Bei den Faxmodems wird außerdem zwischen Geräten, die nur "fax class 1" beherrschen, und Geräten, die zusätzlich "fax class 2" oder "fax class 2.0" beherrschen, unterschieden. Bei Modems, die zusätzlich "fax class 2" oder "fax class 2.0" beherrschen, erfolgt ein Großteil der Faxdatenkonvertierung in der Modemhardware. Bei Modems, die nur "fax class 1" beherrschen, muss dies im PC erfolgen, wozu relativ viel Rechenleistung benötigt wird. Gerade neuere Modems beherrschen oft nur "fax class 1". Soll mit einem alten PC gefaxt werden, wird ein Modem, dass auch "fax class 2" oder "fax class 2.0" beherrscht, empfohlen, damit der PC beim Faxen nicht in die Knie geht oder es gar zu Übertragungsfehlern wegen mangelnder Rechenleistung kommt. Modems, sofern sie nicht über einen autonomen Modus verfügen, können Faxe nur bei eingeschaltetem PC und empfangsbereiter Software empfangen. Eine Konstellation mit einfachem Modem, bei der Faxe zwar gesendet, aber nur bei eingeschaltetem PC und empfangsbereiter Software empfangen werden können, ist ungünstig, wenn der PC nicht im 24/7-Betrieb arbeitet, da auf ein Fax häufig von der Gegenstelle ebenfalls mit einem Fax geantwortet wird.

12.1.11.12. ISDN-Endgerät

Diese Peripheriegeräte entsprechen in ihrer Funktion einer ISDN-Karte und werden über USB mit dem PC verbunden.

12.1.11.13. DSL-Endgerät

Dieses Peripheriegerät, das oft auch falsch als DSL-Modem bezeichnet wird, dient dem Datentransfer (DSL: Digital Subscriber Line) und ersetzt in diesem Punkt Modem oder ISDN-Karte. DSL-Endgeräte werden über USB an dem PC angeschlosssen oder über Ethernet mit dem LAN verbunden, wobei letztere Variante vorzuziehen ist, da dadurch mehrere PCs den DSL-Zugang nutzen können. Einige DSL-Endgeräte beinhalten auch einen Internetrouter inklusive Firewall und einen Ethernetswitch (meist 100Base-TX mit vier Ports, ein vorhandener WLAN-Port ist aus Sicherheitsgründen zu deaktivieren, wenn WLAN nicht gebraucht wird). Voraussetzung für den Betrieb ist ein DSL-fähiger Telefonanschluss. Die maximalen Datentransferraten sind von vielen Faktoren abhängig. Üblicherweise kommt asymmetrisches DSL (ADSL) zum Einsatz, wobei die Upstream-Datentransferrate (Upstream: Datentransfer vom PC ins Internet) deutlich niedriger ist als die Downstream-Datentransferrate (Downstream: Datentransfer aus dem Internet zum PC). In dünn besiedelten Gegenden ist DSL, wenn überhaupt, mitunter nur mit einer maximalen Downstream-Datentransferrate von 384 kBit·s^-1 verfügbar. In dichter besiedelten Gegenden sind maximale Downstream-Datentransferraten von 2 Mbit·s^-1 bis 6 Mbit·s^-1 (DSL2000 bis DSL6000), mitunter auch bis zu 16 Mbit·s^-1 (DSL16000) verfügbar. Ab einer maximalen Datentransferrate von mehr als 2 Mbit·s^-1 sollte das DSL-Endgerät über USB 2.0 oder 100Base-TX angschlossen werden, damit das DSL-Endgerät der Flachenhals bei der Datenfernübertragung bleibt.

12.1.11.14. Funkuhr

	300 dpi JPG  Funkuhr, Anschluss an die Parallelschnittstelle, mit Druckeranschluss

Diese Peripheriegeräte, die auch als PC-Funkuhren bezeichnet werden, werden über die RS232- oder die Parallelschnittstelle oder USB mit dem PC verbunden. Sie dienen der Synchronisation der Echtzeituhr (Hardwareuhr) im PC und der Softwareuhr mit der offiziellen Zeit. Dazu muss die Funkuhr regelmäßig das vom entsprechenden Sender ausgestrahlte Zeitzeichen empfangen können. Die Zeit zwischen zwei Synchronisationen mit dem Zeitzeichen überbrückt die Funkuhr mit einer Quarzzeitbasis hoher Ganggenauigkeit. Größere Metallgegenstände, insbesondere wenn sie aus Sicherheitsgründen geerdet sind (z. B. Heizkörper, PC-Gehäuse), aber auch Elektrogeräte, von denen stärkere elektrische oder magnetische Felder ausgehen (z. B. schnurlose Telefone, Mobiltelefone, Röhrenmonitore, Lautsprecherboxen) können den Empfang stören oder verhindern. Daher ist die Funkuhr in möglichst großer Entfernung zu solchen Geräten zu platzieren. Der optimale Empfang muss häufig durch Drehen der Funkuhr in alle Raumrichtungen eingestellt werden. In Stahlbetongebäuden ist häufig nur ein Empfang an Fenstern möglich. Die Modelle für den Anschluss an der Parallelschnittstelle sind meist als Druckeranschlusskabel mit der Funkuhr etwa in Kabelmitte ausgeführt. Sie werden mit der Parallelschnittstelle und dem Drucker verbunden. Der Anschluss eines Druckers scheidet aus, wenn der Drucker mit Funkuhr im Druckeranschlusskabel nicht richtig funktioniert. Die meisten Funkuhren können nur das Zeitzeichen von einem Zeitzeichensender empfangen. In Europa sind folgende Zeitzeichensender verfügbar, deren Empfang in einem Umkreis von ca. 500…1000 km (Empfang der Bodenwelle) zuverlässig und meist auch in einem Umkreis von ca. 1000…2000 km (Empfang der Raumwelle, gelegentlich Störungen durch weiter reichende Bodenwelle) möglich ist:

Durch Überreichweiten der Zeitzeichensender sind deren Signale mitunter auch in mehreren Tausend km Entfernung empfangbar. Dies ist jedoch sehr unzuverlässig, weshalb eine Funkuhr passend zum nächstgelegenen bzw. am besten empfangbaren Zeitzeichensender gewäht werden sollte.

12.2. Systeme im Einzelnen

Die nachfolgende Unterteilung ist in Bereichen nicht unumstritten, da sich einige CPUs nicht eindeutig dem einen oder anderen System zuordnen lassen. Die gewählte Einteilung orientiert sich ab den 80586er-Systemen auch an den Hauptplatinen mit den unterschiedlichen CPU-Sockeln.

In den nachfolgenden CPU-Tabellen bedeuten:

12.2.1. 386er

Der Einsatz eines Systems mit 80386er-CPU sollte gut überlegt werden, da diese Systeme generell sehr langsam sind. Grafische Anwendungen sind nur sehr eingeschränkt möglich. Gründe für den Einsatz solcher Systeme sind spezielle alte Hardwarekomponenten oder alte Software, die auf neueren Systemen nicht funktionieren. Soweit irgend möglich sollte nur leichtgewichtige Software installiert werden.

Die Hauptplatinen verfügen über ISA- und XT-Bus-Steckplätze sowie acht, zwölf oder sechzehn Steckplätze für SIMMs. Die SIMM-Steckplätze 0…3, 4…7, und soweit vorhanden 8…11 und 12…15 sind jeweils mit SIMMs gleicher Kapazität und Organisation sowie möglichst gleicher Zugriffszeit, also idealerweise baugleichen SIMMs zu bestücken. Häufig müssen sogar alle SIMM-Steckplätze mit SIMMs gleicher Kapazität und Organisation bestückt oder gruppenweise leer gelassen werden. In der Regel werden SIMMs mit den Kapazitäten 256 kiB und 1 MiB unterstützt. Der maximale Speicherausbau beträgt dann nur 8 MiB, 12 MiB oder 16 MiB, was für viele Anwendungen zu wenig ist. Hauptplatinen mit acht SIMM-Steckplätzen unterstützen teilweise auch SIMMs mit der Kapazität 4 MiB. Dann ist der maximal mögliche Speicherausbau dieser Systeme mit 32 MiB erreicht. Das BIOS dieser Hauptplatinen unterstützt nur Festplatten bis 528 MB (1024 Zylinder, 16 Köpfe, 63 Sektoren).

80386er-CPUs gibt es in den Ausführungen 80386SX und 80386DX. Die 80386SX-CPUs können nur maximal 16 MiB RAM adressieren, sind daher möglichst nicht mehr zu verwenden und werden hier auch nicht weiter behandelt. 80386er-CPUs wurden von den Firmen Intel (i386), AMD (Am386), IBM (386SLC) und Chips & Technologies hergestellt (38600DX, 38605DX), wobei nur die CPUs der Hersteller Intel und AMD zueinander pinkompatibel sind und daher gegeneinander ausgestauscht werden können. Außerdem gibt es einige 80386er-CPUs auch in auf die Hauptplatine aufgelöteten Versionen, womit sich ein Austausch der CPU erübrigt.

80386er-CPUs gibt es in folgenden Ausführungen mit V_Core = 5,0 V:

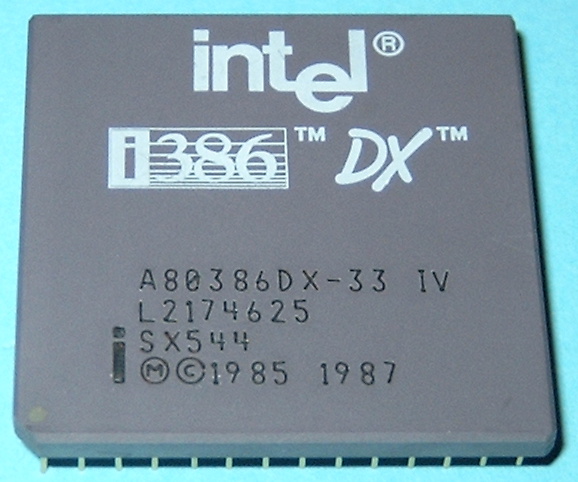

	300 dpi JPG  i386DX-33

Der 386SLC besitzt 8 KiB und der 38605DX 512 B in die CPU integrierten L1-Cache. Alle anderen 80386er-CPUs besitzen keinen L1-Cache. Für ein erträgliches Arbeiten kommen nur die 80386DX-CPUs mit 33 MHz und 40 MHz in Frage.

Zudem gibt es einige Hybrid-CPUs des Herstellers Cyrix. Diese CPUs sind intern wie eine 80486er-CPU aufgebaut, erscheinen dem System gegenüber aber wie eine schnelle 80386er-CPU. Von der Software werden sie ebenfalls wie eine 80386er-CPU behandelt.

Die Hybrid-CPUs gibt es in folgenden Ausführungen mit V_Core = 5,0 V:

Sowohl Cx486DLC als auch der Cx486DRx² besitzen 1 KiB in die CPU integrierten L1-Cache.

Obwohl werksmäßig nicht vorgesehen sollten 80386er-CPUs mit einem Kühlkörper ausgestattet werden.

	300 dpi JPG  Koprozessor: CX-83D87-40-GP

80386er-CPUs und auch die Hybrid-CPUs enthalten keine Gleichkommaeinheit (mathematischer Koprozessor, kurz: Koprozessor, oft als 80387 bezeichnet, engl. Floating Point Unit, kurz: FPU). Diese kann per Software emuliert werden, was solche Systeme aber unerträglich langsam werden lässt. Daher ist ein fehlender Koprozessor nachzurüsten. Auf den Hauptplatinen ist normalerweise ein Sockel für den Einsatz eines Koprozessors vorhanden. Der Koprozessor muss mindestens die gleiche externe Taktfrequenz, die bis auf eine Ausnahme (IIT 487DLX2 mit interner Taktverdopplung) der internen Taktfrequenz des Koprozessors entspricht, wie die CPU aufweisen. Ein Koprozessor mit einer höheren internen Taktfrequenz funktioniert oft auch (z. B. CPU 80386DX-33 mit Koprozessor 80387-40), wobei der Koprozessor auch dann nur mit der externen Taktfrequenz der CPU arbeitet. Der Koprozessor muss nicht zwingend vom gleicher Hersteller wie die CPU stammen, was dann aber gelegentlich zu Problemen führen kann. Koprozessoren für 80386er-CPUs wurden von den Firmen Intel, IIT, Chips & Technologies, Cyrix und ULSI hergestellt.

Ein sinnvoll einsetzbares 386er-System sollte in etwa wie folgt aufgebaut sein:

• CPUs: i386DX-33, Am386DX-33, Am386DX-40, 38600DX-33, 38600DX-40, 38605DX-33, 38605DX-40,
  Hybrid-CPUs Cx486DLC-33, Cx486DLC-40, Cx486DRx²-50, Cx486DRx²-66; jeweils mit passendem Koprozessor
• RAM: 32 MiB (8 × 4 MiB SIMM, möglichst mit 60 ns Zugriffszeit)
• eine ISA-VGA-Grafikkarte mit ≥ 1 MiB Grafikspeicher
• zwei ISA-Multi-I/O-Controller oder ein ISA-IDE-Cache-Controller als primärer IDE-Controller und ein ISA-Multi-I/O-Controller als sekundärer IDE-Controller
• eine ISA-Ethernetkarte, die 10base-T beherrscht
• eine ISA-Soundkarte
• eine IDE-Festplatte (Anschluss als Master an den primären IDE-Controller)
• ein IDE-CD-ROM-Laufwerk (Anschluss als Master an den sekundären IDE-Controller)
• ein 3½''-Diskettenlaufwerk
• optional ein zweite IDE-Festplatte (Anschluss als Slave an den primären IDE-Controller oder bevorzugt als Master an den sekundären IDE-Controller, CD-ROM-Laufwerk dann als Slave am primären oder sekundären IDE-Controller)
• optional eine Parallelschnittstellenkarte (XT-Bus oder ISA-Bus)
• optional bei Einsatz eines ISA-IDE-Cache-Controllers eine Schnittstellenkarte mit einer Parallelschnittstelle und zwei RS232-Schnittstellen

12.2.2. 486er

Für die 486er-Systeme der ersten Generation gilt bezüglich der Brauchbarkeit das Gleiche wie für 386er-Systeme. 486er-Systeme mit CPUs der letzten Generation erlauben jedoch schon einfachere Anwendungen wie Textverarbeitung, Notensatz, Email, Internetnutzung (ohne Multimedia-Inhalte), Anzeige von Bildern und Abspielen von Audiodateien. Soweit irgend möglich sollte nur leichtgewichtige Software installiert werden.

486er-Hauptplatinen mit dem Sockel-2 unterstützen nur V_Core = 5,0 V, solche mit Sockel-3 V_Core = 5,0 V und V_Core = 3,3 V, teilweise auch V_Core = 3,45 V und die seltenen Exemplare mit Sockel-6 V_Core = 3,3 V. Der Sockel-3 ist der erste ZIF-Sockel (ZIF = Zero Insertion Force). Bei einem ZIF-Sockel wird die CPU ohne Kraftaufwand in den Sockel gesteckt und dann durch Niederdrücken des Verriegelungshebels fixiert. Ab dem Sockel-3 sind alle CPU-Sockel als ZIF-Sockel ausgeführt. Der maximale Speicherausbau liegt auf 486er-Hauptplatinen bei 128 MiB. Bei mehr als 32 MiB RAM, spätestens jedoch bei mehr als 64 MiB RAM wird die Grenze der "cacheable RAM area" überschritten. Die damit verbundenen möglichen Probleme und Lösungsmöglichkeiten sind unter Linux 5. "uncached RAM" nutzen, ohne das System auszubremsen beschrieben.

Die Hauptplatinen lassen sich grob in drei Generationen unterteilen. Hauptplatinen der ersten Generation verfügen über ISA- und XT-Bus-Steckplätze sowie acht, sehr selten auch zwölf oder sechzehn Steckplätze für SIMMs. Die SIMM-Steckplätze 0…3, 4…7, und soweit vorhanden 8…11 und 12…15 sind jeweils mit SIMMs gleicher Kapazität und Organisation sowie möglichst gleicher Zugriffszeit, also idealerweise baugleichen SIMMs zu bestücken. Die einzelnen SIMM-Steckplatzgruppen können mit jeweils unterschiedlichen SIMMs bestückt werden. Die Hauptplatinen unterstützen SIMMs mit Kapazitäten von 256 kiB, 1 MiB und 4 MiB, vereinzelt auch 16 MiB. Mit SIMMs mit einer Kapazität von 4 MiB ergibt sich der meist maximal mögliche Speicherausbau von 32 MiB, die Mischbestückung mit 4 × 1 MiB + 4 × 4 MiB = 20 MiB ist eine Notlösung, bis weitere 4 × 4 MiB nachgerüstet werden können. Sind die seltenen SIMMs mit einer Kapazität von 16 MiB vorhanden und die Hauptplatine unterstützt diese, ergeben sich Speicherausbauten von 80 MiB (4 × 4 MiB + 4 × 16 MiB) oder gar 128 MiB (8 × 16 MiB).

	300 dpi JPG  Sockel-2-VLB-Hauptplatine

Hauptplatinen der zweiten Generation verfügen über VLB-, ISA- und XT-Bus-Steckplätze sowie acht, sehr selten auch zwölf oder sechzehn Steckplätze für SIMMs. Auf Grund der VLB-Spezifikation sind maximal drei VLB-Steckplätze vorhanden. Bezüglich des Speicherausbaus gilt das Gleiche wie für die Hauptplatinen der ersten Generation. Einige dieser Hauptplatinen verfügen jedoch bereits über zwei bis vier Steckplätze für PS/2-Module, zusätzlich können auch noch vier oder acht SIMM-Steckplätze vorhanden sein. In diesem Fall darf meist nur eine der beiden Steckplatzarten mit Speichermodulen bestückt werden, wobei ein maximaler Speicherausbau anzustreben ist und bei gleichen Ausbaumöglichkeiten PS/2-Module zu bevorzugen sind. Werden PS/2-Module eingesetzt, kommt nur FPM-RAM in Frage! EDO-RAM funktioniert meist nicht, unter Umständen startet der PC damit gar nicht erst, oder es kommt, obwohl die Module erkannt werden, zu Systeminstabilitäten. Die PS/2-Steckplätze können mit Speichermodulen unterschiedlicher Kapazitäten bestückt werden, optimal ist jedoch eine Bestückung mit baugleichen Modulen. Einige 486er-Hauptplatinen, insbesondere Exemplare mit nur zwei PS/2-Steckplätzen, arbeiten nur fehlererfrei, wenn alle PS/2-Steckplätze mit Modulen gleicher Kapazität bestückt werden. Auf 486er-Hauptplatinen können FPM-RAM-Module mit einer Kapazität bis zu 32 MiB eingesetzt werden, was bei vier PS/2-Steckplätzen zum maximal möglichen Speicherausbau mit 64 MiB (zwei PS/2-Steckplätze), 96 MiB (drei PS/2-Steckplätze) oder 128 MiB (vier PS/2-Steckplätze) führt. Die "cacheable RAM area" liegt auch bei diesen Hauptplatinen üblicherweise bei 64 MiB. Einige dieser Hauptplatinen kommen mit FPM-RAM-Modulen mit einer Kapazität von 32 MiB nicht zurecht. Dann ist der maximal mögliche Speicherausbau auf 32 MiB (zwei PS/2-Steckplätze), 48 MiB (drei PS/2-Steckplätze) oder 64 MiB (vier PS/2-Steckplätze) beschränkt. Auf einigen dieser Hauptplatinen befinden sich bereits integrierte Komponenten, zwei IDE-Controller, ein Floppycontroller, zwei RS232-Schnittstellen und eine Parallelschnittstelle. Bei den IDE-Controllern ist zu prüfen, ob diese am VL- oder am ISA-Bus hängen.

	300 dpi JPG  Sockel-3-PCI-Hauptplatine

Hauptplatinen der dritten Generation verfügen über PCI- und ISA-Bus-Steckplätze, gelegentlich auch über VLB-Steckplätze sowie über selten zwei, meist drei oder vier PS/2-Steckplätze, zusätzlich können auch noch vier oder acht SIMM-Steckplätze vorhanden sein. Bezüglich des Speicherausbau gilt das Gleiche wie für Hauptplatinen der zweiten Generation. Auf fast allen dieser Hauptplatinen befinden sich bereits integrierte Komponenten, zwei IDE-Controller, ein Floppycontroller, zwei RS232-Schnittstellen und eine paralelle Schnittstelle. Bei den IDE-Controllern ist zu prüfen, an welchem Bus sie hängen. Dabei kann es sich auch dann um zwei VLB-IDE-Controller handeln, wenn keine VLB-Steckplätze auf der Hauptplatine vorhanden sind.

Das BIOS vieler 486er-Hauptplatinen unterstützt nur Festplatten bis 528 MB (1024 Zylinder, 16 Köpfe, 63 Sektoren). Bei einigen Hauptplatinen, vor allem solchen mit integrierten IDE-Controllern, liegt die Grenze unter Umständen höher, maximal bei 8,4 GB (1024 Zylinder, 255 Köpfe, 63 Sektoren oder 16383 Zylinder, 16 Köpfe, 63 Sektoren).

80486er-CPUs gibt es in den Ausführungen 80486SX und 80486DX. Die 80486SX-CPUs sind die letzten CPUs ohne integrierten Koprozessor, können problemlos durch einen 80486DX ersetzt werden, sind daher möglichst nicht mehr zu verwenden und werden hier auch nicht weiter behandelt. Alle 80486er-CPUs verfügen über einen internen L1-Cache. 80486er-CPUs wurden von den Firmen Intel (i486), AMD (Am486), Cyrix (Cx486), IBM (IBM Blue Lightning 486), SGS-Thomson (ST486), Texas Instruments (TI486) und UMC (U5) hergestellt. Die CPUs der Hersteller IBM, SGS-Thomson und Texas Instruments sind bis auf den Namen mit den CPUs des Herstellers Cyrix identisch und werden daher in den nachfolgenden CPU-Tabellen nicht extra aufgeführt.

80486er-CPUs für den Sockel-2 gibt es in folgenden Ausführungen mit V_Core = 5,0 V:

300 dpi JPG  i486DX-33

300 dpi JPG  Cx486DX40

300 dpi JPG  i486DX2-66

300 dpi JPG  ST486DX2-66

300 dpi JPG  DX4ODPR100

Alle CPUs verfügen über 8 KiB L1-Cache.

ACHTUNG! Vom Cx486DX2 und seinen Klonen (IBM Blue Lightning 486 DX2, ST486DX2, TI486DX2) existieren auch Versionen, die mit V_Core = 3,45 V arbeiten und daher nur im Sockel-3 funktionieren!

Im Sockel-3 können alle 80486er-CPUs eingesetzt werden, die auch im Sockel-2 funktionieren. 80486er-CPUs speziell für den Sockel-3 gibt es in folgenden Ausführungen:

300 dpi JPG  Enhanced Am486DX4-100

300 dpi JPG  Am5x86-P75

Der Enhanced Am486DX2 und der Enhanced Am486DX4 sind verbesserte Varianten des Am486DX2 bzw. Am486DX4. Den Enhanced Am486DX4-100 und den Enhanced Am486DX4-120 gibt es in Versionen mit 8 KiB L1-Cache und 16 KiB L1-Cache. Der i486DX4 und der Am5x86 besitzen generell 16 KiB L1-Cache. Alle anderen 80486er-CPUs verfügen über 8 KiB L1-Cache. Eine 80486er-CPU mit 160 MHz Taktfrequenz (Am5x86-P90, 4 × 40 MHz = 160 MHz) war zwar vom Hersteller AMD geplant, wurde jedoch nicht mehr gebaut. Inoffiziell kursieren dennoch 486er-Systeme mit einer CPU mit 160 MHz. Dabei handelt es sich jedoch um einen übertakteten und mit entsprechend leistungsfähiger Kühlung ausgestatteten Am5x86-P75. Der Am5x86-P75 interpretiert einen eingestellten Multiplikator von 2× als 4×.

	300 dpi JPG  Zwischensockel: VCore = 5,0 V (von Hauptplatine) auf VCore = 3,3 V / 3,45 V für schnelle 80486er-CPUs

Schnelle 80486erCPUs mit V_Core = {3,3; 3,45} V können mit einem Zwischensockel auch im Sockel-2 betrieben werden. Der Zwischensockel stellt über einen integrierten Spannungsregler die notwendigen niedrigeren Spannungen bereit und erlaubt die Einstellung eines Multiplikators von 2× oder 3×. Eine weitere Alternative ist der "Intel Overdrive DX4ODPR100", ein sogenannter Overdrive-Prozessor. Bei Overdrive-Prozessoren werden die notwendige niedrigere Prozessorkernspannung von einem Spannungsregler auf oder in der CPU erzeugt und der extern eingestellte Multiplikator ignoriert. Overdrive-Prozessoren für den Einsatz auf 486er-Hauptplatinen benötigen auf der Hauptplatine generell die Einstellung V_Core = 5,0 V. Der Multiplikator ist in Overdrive-Prozessoren fest verdrahtet. Das BIOS von Sockel-2-Hauptplatinen kommt mit schnellen 486er-CPUs nicht immer zurecht. Im günstigsten Fall wird dann nur eine falsche, meist langsamere CPU erkannt. Dies ist normalerweise unkritisch, die CPU arbeitet trotzdem mit der vollen Taktfrequenz. Im ungünstigsten Fall startet der PC nicht, dann kann die gewählte CPU nicht eingesetzt werden. Einige Hauptplatinen verweigern die Taktvervierfachung. Dann kann der Am5x86-P75 allenfalls mit Taktverdreifachung (3 × 33 MHz = 100 MHz oder 3 × 40 MHz = 120 MHz) betrieben werden und wird vom BIOS als Am486DX4 erkannt. Mitunter fehlt auch eine Einstellmöglichkeit für V_Core = 3,45 V. CPUs, die diese Spannung benötigen, lassen sich mitunter auch mit V_Core = 3,3 V betreiben. Dann sind aber intensive Test hinsichtlich der Systemstabilität erforderlich! Der 80486DX-33 ist die letzte CPU, für die werkmäßig kein Kühlkörper vorgesehen ist. Dennoch sollten alle 486er-CPUs mit einem Kühlkörper ausgestattet werden. Ab 50 MHz interner Taktfrequenz wird zudem ein Lüfter erforderlich.

Hybrid-CPUs, die intern bereits Merkmale der 80586er-CPUs tragen, nach außen hin jedoch wie eine schnelle 486er-CPU erscheinen, gibt es von den Herstellern Cyrix (Cx5x86-GP), IBM (IBM 5x86) und SGS-Thomson (ST5x86). Die CPUs der Hersteller IBM und SGS-Thomson sind bis auf den Namen mit den CPUs des Herstellers Cyrix identisch und werden daher in den nachfolgenden CPU-Tabellen nicht extra aufgeführt. Eine weitere Hybrid-CPU ist der Intel Pentium Overdrive (PODP5V).

Intel-Hybrid-CPUs gibt es in folgenden Ausführungen mit V_Core = 5,0 V und fest verdrahtetem Multiplikator:

Bei diesen CPUs handelt es sich um Overdrive-Prozessoren.

Cyrix-Hybrid-CPUs gibt es in folgenden Ausführungen mit V_Core = 3,45 V

300 dpi JPG  Cyrix 5x86-100GP

Bei diesen CPUs handelt es sich nicht um Overdrive-Prozessoren. Die notwendige Prozessorkernspannung muss von der Hauptplatine oder von einem Zwischensockel bereitgestellt werden. Der Cx5x86-100GP/4x, der Cx5x86-120GP/4x und der Cx5x86-133GP/4x interpretieren einen eingestellten Multiplikator von 2× als 4×.

486er-CPUs mit 40 MHz und 50 MHz externer Taktfrequenz sind auf Hauptplatinen mit VL- oder PCI-Bus problematisch bis nicht einsetzbar. Auf Hauptplatinen mit VL-Bus kann eine 486er-CPUs mit 40 MHz eingesetzt werden, laut VL-Busspezifikation darf dann aber nur noch eine VLB-Steckkarte eingesetzt werden. Trotz anders lautender Spezifikation funktionieren zumindest zwei VLB-Steckkarten normalerweise auch mit 40 MHz Busfrequenz. Außerdem muss für stabilen Betrieb für jede VLB-Steckkarte ein "Waitstate" per Steckbrücke aktiviert werden, was die Leistung dieser Karten reduziert. Mit 50 MHz Bustakt funktioniert der VL-Bus normalerweise nicht. Sollte der PC damit dennoch starten, so ist mit einem instabilen System zu rechnen! Auf Hauptplatinen mit PCI-Bus sollten keine 486er-CPUs mit 40 MHz und 50 MHz externer Taktfrequenz eingesetzt werden! Im günstigsten Fall wird dann die PCI-Busfrequenz auf 20 MHz bzw. 25 MHz halbiert, was zu einem deutlichen Leistungsverlust führt. Im ungünstigsten Fall wird der PCI-Bus mit 40 MHz bzw. 50 MHz betrieben. Letzteres funktioniert gar nicht, meist startet der PC nicht. Bei 40 MHz Busfrequenz startet der PC unter Umstanden zwar, aber so ein System arbeitet instabil! 486er-CPUs mit 25 MHz externer Taktfrequenz sollten auf Hauptplatinen mit VL- oder PCI-Bus auch nicht eingesetzt werden. Technische Probleme sind zwar nicht zu erwarten, aber 25 MHz sind für den VL- und den PCI-Bus sehr langsam, die Systemleistung ist dadurch insgesamt unbefriedigend.

Generell sollten in 486er-Systemen CPUs mit mindestens 100 MHz interner Taktfrequenz eingesetzt werden, um eine ausreichende Systemleistung zu erhalten. Die nachfolgend aufgeführten CPUs mit niedrigerer interner Taktfrequenz, nachfolgend in grauer Schrift gesetzt, sind als Notlösungen zu betrachten. Ein sinnvoll einsetzbares 486er-System sollte in etwa wie folgt aufgebaut sein:

• Hauptplatine mit ISA- und XT-Bus-Steckplätzen (Sockel-2):
  • CPUs: i486DX2-66, Am486DX2-66, Cx486DX2-66, Am486DX2-80, Cx486DX2-80, DX4ODPR100
    Hybrid-CPUs: PODP5V63, PODP5V83
    mit Zwischensockel: Enhanced Am486DX2-66, i486DX4-75, Am486DX4-75, Cx486DX4-75, Enhanced Am486DX2-80, i486DX4-100, Am486DX4-100, Enhanced Am486DX4-100, Cx486DX4-100, Am486DX4-120, Enhanced Am486DX4-120, Am5x86-P75, Am5x86-P75+
    Hybrid-CPUs mit Zwischensockel: Cx5x86-80GP, Cx5x86-100GP, Cx5x86-100GP/4×, Cx5x86-120GP, Cx5x86-120GP/4×
  • RAM: 32 MiB (8 × 4 MiB SIMM, möglichst mit 60 ns Zugriffszeit)
  • eine ISA-VGA-Grafikkarte mit ≥ 1 MiB Grafikspeicher
  • zwei ISA-Multi-I/O-Controller oder ein ISA-IDE-Cache-Controller als primärer IDE-Controller und ein ISA-Multi-I/O-Controller als sekundärer IDE-Controller
  • eine ISA-Ethernetkarte, die 10base-T beherrscht
  • eine ISA-Soundkarte
  • eine IDE-Festplatte (Anschluss als Master an den primären IDE-Controller)
  • ein IDE-CD-ROM-Laufwerk (Anschluss als Master an den sekundären IDE-Controller)
  • ein 3½''-Diskettenlaufwerk
  • optional ein zweite IDE-Festplatte (Anschluss als Slave an den primären IDE-Controller oder bevorzugt als Master an den sekundären IDE-Controller, CD-ROM-Laufwerk dann als Slave am primären oder sekundären IDE-Controller)
  • optional eine Parallelschnittstellenkarte (XT-Bus oder ISA-Bus)
  • optional bei Einsatz eines ISA-IDE-Cache-Controllers eine Schnittstellenkarte mit einer Parallelschnittstelle und zwei RS232-Schnittstellen
• Hauptplatine mit VL-, ISA- und XT-Bus-Steckplätzen (Sockel-2 oder Sockel-3):
  • CPUs: i486DX2-66, Am486DX2-66, Cx486DX2-66, Am486DX2-80, Cx486DX2-80, DX4ODPR100
    Hybrid-CPUs: PODP5V63, PODP5V83
    auf Sockel-2-Hauptplatinen mit Zwischensockel: Enhanced Am486DX2-66, i486DX4-75, Am486DX4-75, Cx486DX4-75, Enhanced Am486DX2-80, i486DX4-100, Am486DX4-100, Enhanced Am486DX4-100, Cx486DX4-100, Am486DX4-120, Enhanced Am486DX4-120, Am5x86-P75
    Hybrid-CPUs, auf Sockel-2-Hauptplatinen mit Zwischensockel: Cx5x86-80GP, 5x86-100GP, Cx5x86-100GP/4×, Cx5x86-120GP, Cx5x86-120GP/4×
  • RAM: 32 MiB (8 × 4 MiB SIMM, möglichst mit 60 ns Zugriffszeit), falls PS/2-Steckplätze vorhanden, 32…128 MiB FPM-RAM wie oben beschrieben
  • eine VLB-VGA-Grafikkarte mit ≥ 1 MiB Grafikspeicher
  • zwei VLB- oder ISA-Multi-I/O-Controller oder ein VLB- oder ISA-IDE-Cache-Controller und ein VLB- oder ISA-Multi-I/O-Controller je nach Anzahl der VLB-Steckplätze und der vorhandenen Steckkarten, bei nur zwei VLB-Steckplätzen bei Wahlmöglichkeit ein VLB-IDE-Cache-Controller und ein ISA-Multi-I/O-Controller. Primärer IDE-Controller wird, falls möglich, ein VLB-IDE-Controller und falls vorhanden ein VLB-IDE-Cache-Controller. Bei auf der Hauptplatine integrierten IDE-Controllern sind IDE-Controller-Steckkarten meist überflüssig!
  • eine ISA-Ethernetkarte, die 10base-T beherrscht
  • eine ISA-Soundkarte
  • eine IDE-Festplatte (Anschluss als Master an den primären IDE-Controller)
  • ein IDE-CD-ROM-Laufwerk (Anschluss als Master an den sekundären IDE-Controller)
  • ein 3½''-Diskettenlaufwerk
  • optional ein zweite IDE-Festplatte (Anschluss als Slave an den primären IDE-Controller oder bevorzugt als Master an den sekundären IDE-Controller, CD-ROM-Laufwerk dann als Slave am primären oder sekundären IDE-Controller)
  • optional eine Parallelschnittstellenkarte (XT-Bus oder ISA-Bus)
  • optional bei Einsatz eines ISA-IDE-Cache-Controllers eine Schnittstellenkarte mit einer Parallelschnittstelle und zwei RS232-Schnittstellen
• Hauptplatine mit PCI- und ISA-Bus-Steckplätzen (Sockel-3):
  • CPUs: i486DX2-66, Am486DX2-66, Enhanced Am486DX2-66, Cx486DX2-66, i486DX4-100, DX4ODPR100, Am486DX4-100, Enhanced Am486DX4-100, Cx486DX4-100, Am5x86-P75
    Hybrid-CPUs: PODP5V83, Cx5x86-100GP, Cx5x86-133GP/4×
  • RAM: 32…128 MiB FPM-RAM wie oben beschrieben
  • eine PCI-VGA-Grafikkarte mit ≥ 4 MiB Grafikspeicher
  • eine PCI-Ethernetkarte, die 10base-T beherrscht (100base-TX-PCI-Ethernetkarten funktionieren oft nicht auf 486er-Hauptplatinen!)
  • eine ISA-Soundkarte (PCI-Soundkarten funktionieren oft nicht auf 486er-Hauptplatinen!)
  • eine IDE-Festplatte (Anschluss als Master an den primären IDE-Controller)
  • ein IDE-CD-ROM-Laufwerk (Anschluss als Master an den sekundären IDE-Controller)
  • ein 3½''-Diskettenlaufwerk
  • optional ein zweite IDE-Festplatte (Anschluss als Slave an den primären IDE-Controller oder bevorzugt als Master an den sekundären IDE-Controller, CD-ROM-Laufwerk dann als Slave am primären oder sekundären IDE-Controller)
  • optional eine Parallelschnittstellenkarte (ISA-Bus, XT-Steckkarte möglich)
  • optional eine Schnittstellenkarte mit einer Parallelschnittstelle und ein oder zwei RS232-Schnittstellen

12.2.3. 586er

586er-Systeme erlauben einfachere Anwendungen wie Textverarbeitung, Notensatz, Email, Internetnutzung (ohne Multimedia-Inhalte), Anzeige von Bildern und Abspielen von Audiodateien. Soweit irgend möglich sollte nur leichtgewichtige Software installiert werden.

Die Hauptplatinen werden nach dem vorhandenen CPU-Sockel (Sockel-4, Sockel-5, Sockel-7, Sockel-7 "split voltage") unterschieden. Üblicherweise sind vier, seltener auch sechs Steckplätze für PS/2-RAM-Module vorhanden. Die Steckplätze 0 und 1, 2 und 3 und falls vorhanden 4 und 5 müssen mit jeweils zwei gleichen Modulen (mindestens gleiche Art (EDO oder FPM), gleiche Kapazität, gleiche Zugriffszeit und gleiche Organisation) bestückt werden. Wenige 586er-Hauptplatinen erlauben auch eine Bestückung nur der Steckplätze 0 und 2 mit PS/2-RAM-Modulen unterschiedlicher Kapazität, was die Systemleistung jedoch drastisch reduziert und daher nicht angewendet werden sollte. Auch wenn im Handbuch nur FPM-RAM erwähnt wird, funktioniert oft auch EDO-RAM, das vorzugsweise benutzt werden sollte. Bis auf wenige Ausnahmen funktionieren nur Module mit einer Kapazität ≤ 32 MiB. Der maximale Speicherausbau liegt dann bei 128 MiB RAM bei vier Steckplätzen und bei 192 MiB RAM bei sechs Steckplätzen. Einige 586er-Hauptplatinen erlauben unabhängig von der Anzahl der Steckplätze jedoch nur einen maximalen Speicherausbau von 128 MiB RAM. In den seltenen Fällen, in denen PS/2-EDO-Module mit einer Kapazität von 64 MiB funktionieren, liegt der maximale Speicherausbau bei 256 MiB RAM (vier Steckplätze) oder 384 MiB RAM (sechs Steckplätze). Wenn auch PS/2-EDO-Module mit einer Kapazität von 128 MiB funktionieren, liegt der maximale Speicherausbau unabhängig von der Anzahl der Steckplätze bei 512 MiB RAM. Einige 586er-Hauptplatinen der letzten Generation verfügen bereits über SDRAM-Steckplätze. Ist neben vier PS/2-RAM-Steckplätzen nur ein SDRAM-Steckplatz vorhanden, so sollte dieser nicht benutzt werden, da er oft nicht richtig funktioniert oder nur Module mit einer maximalen Kapazität von 32 MiB verträgt. Sind zwei oder drei SDRAM-Steckplätze vorhanden, so sollte eine Bestückung mit Modulen mit einer Kapazität von 128 MiB, notfalls auch 64 MiB, angestrebt werden. Eventuell funktionieren nur zweiseitig organisierte Module mit einer Kapazität von 128 MiB. Bei einer externen Taktfrequenz von maximal 66 MHz können PC66-Module verwendet werden, wobei aber PC100-Modulen der Vorzug zu geben ist. Bei den seltenen externen Taktfrequenzen von 75 MHz oder 83 MHz müssen PC100-Module verwendet werden. Ob dann noch ein Betrieb mit CL2 möglich ist, hängt vom Einzelfall ab. Bei mehr als 64 MiB RAM wird auf den meisten 586-Hauptplatinen die Grenze der "cacheable RAM area" überschritten. Die damit verbundenen möglichen Probleme und Lösungsmöglichkeiten sind unter Linux 5. "uncached RAM" nutzen, ohne das System auszubremsen beschrieben. Auf 586er-Hauptplatinen sind üblicherweise ein Dual-PCI-IDE-Controller, der Transfermodi bis Multiword-DMA 2 beherrscht ein Floppycontroller, zwei RS232-Schnittstellen und eine Parallelschnittstelle integriert. Slotbleche zum Herausführen dieser Schnittstellen gehören zum Lieferumfang. 586er-Hauptplatinen verfügen über PCI- und ISA-Steckplätze. Auf einigen 586er-Hauptplatinen der letzten Generation befinden sich auch ein PS/2-Mausanschluss und mitunter bereits ein USB 1.0-Controller, die jeweils über Stiftleisten zugänglich sind. Die Pinbelegungen sind jedoch nicht einheitlich, hier hilft nur das Handbuch weiter. Bei dem USB-Controller kann man, wenn das Handbuch fehlt oder der USB-Controller darin nicht ausreichend dokumentiert ist, wie in Kapitel 12.1.7.7.3. beschrieben vorgehen. Der PS/2-Mausanschluss funktioniert oft nicht richtig. Dann bleibt nur der Anschluss einer seriellen Maus an eine RS232-Schnittstelle. Auf einigen 586er-Hauptplatinen der ersten Generation befinden sich nur ein PCI-IDE-Controller als primärer IDE-Controller und dazu ein ISA-IDE-Controller als sekundärer IDE-Controller. Der ISA-IDE-Controller ist abgesehen von seiner geringen Leistung unkritisch. Bei dem PCI-IDE-Controller handelt es sich aber oft um das Modell RZ1000, dass auf Grund eines Designfehlers Datenschrott produziert. Daher muss ein Betriebssystem verwendet werden, dass einen entsprechenden Workaround beinhaltet! Dieser Workaround muss bereits während der Installation des Betriebssystems aktiv sein und gleich bei jedem Start des Betriebssystems aktiviert werden!

Der Sockel-7 "split voltage" ist der letzte CPU-Sockel, in dem CPUs aller Hersteller funktionieren. Auf einigen 586er-Hauptplatinen mit Intel-Chipsatz ist jedoch ein BIOS installiert, dass nur den Betrieb mit Intel-CPUs zulässt. Die CPU-Hersteller AMD (nur beim AMD K5) und Cyrix verwenden bei ihren CPU-Bezeichnungen das P-Rating (Performance-Rating oder Pentium-Rating, im CPU-Namen durch "PR" abgekürzt). Das P-Rating soll die Leistung einer so benannten CPU im Vergleich zu einem Intel Pentium (P54C) mit der nach PR angegebenen Taktfrequenz (Zahl ohne Einheit MHz) angeben. Achtung! Dieser Vergleich hinkt! Im Zweifelsfall orientiere man sich an den internen und externen Taktfrequenzen der CPUs. 586-Hauptplatinen, die externe Taktfrequenzen von 75 MHz oder 83 MHz beherrschen, sind selten. Bei einer externen Taktfrequenz von 75 MHz besteht zudem die Gefahr, dass der PCI-Bus nicht mit 30 MHz (75 MHz ÷ 2,5) arbeitet, sondern mit 37,5 MHz (75 MHz ÷ 2,0) übertaktet wird, was zu instabilen Systemen führen kann! In diesem Fall ist ein Betrieb mit einer externen Taktfrequenzen von 75 MHz nicht sinnvoll! Bei einer externen Taktfrequenz von 83 MHz (83 MHz ÷ 2,5) arbeitet der PCI-Bus mit 33 MHz. Auf solchen Hauptplatinen arbeitet der PCI-Bus bei einer externen Taktfrequenz von 75 MHz meist mit 30 MHz innerhalb der Spezifikation. CPUs mit einer externen Taktfrequenz von 50 MHz oder 55 MHz sind nicht zu verwenden, da dann der PCI-Bus mit nur 25 MHz oder 27,5 MHz extrem langsam arbeitet!

12.2.3.1. Sockel-4

	300 dpi JPG  Sockel-4-Hauptplatine, Chipsatzkühlkörper nachgerüstet

Für diesen Sockel gibt es nur drei CPUs, den Intel Pentium (P5) und den Intel Pentium Overdrive (P5T) in folgenden Ausführungen mit V_Core = 5,0 V:

Die Multiplikatoren sind in den CPUs fest verdrahtet. Der Pentium 66 ist die letzte CPU, bei der die interne Taktfrequenz der externen Taktfrequenz entspricht. Der Pentium Overdrive PODP5V133 kann auch mit 120 MHz interner Taktfrequenz bei 60 MHz externer Taktfrequenz betrieben werden.

Der P5 erlangte seiner Zeit Berühmtheit durch einen Fehler in der FPU, den so genannten "FDIV-Bug". Dieser Fehler führt bei Divisionen von Gleitkommazahlen in einigen Fällen zu falschen Ergebnissen, ein Workaround existiert auf Grund der Art des Fehlers nicht. Linux zeigt in /proc/cpuinfo den Eintrag fdiv_bug: yes. Einige einfache Rechenoperationen, die durch den FDIV-Bug fehlerhafte Ergebnisse liefern, sind bekannt geworden. Beispiel:

Der P5 wird im Betrieb bei unzureichender Kühlung sehr heiß, was ihm auch den Namen "Keramikkochplatte" einbrachte. Die damals ausgelieferten CPU-Kühler sind oft unterdimensioniert, was zu instabilen Systemen führt. Soll ein P5 benutzt werden, so sind ein großer Kühlkörper und ein leistungsstarker Lüfter zu verwenden!

Die nachfolgend aufgeführten CPUs mit niedriger interner Taktfrequenz, nachfolgend in grauer Schrift gesetzt, sind als Notlösungen zu betrachten. Ein sinnvoll einsetzbares 586er-System mit Sockel-4-Hauptplatine sollte in etwa wie folgt aufgebaut sein:

• CPUs: Pentium 60, Pentium 66, Pentium Overdrive PODP5V133
• RAM: 128 MiB FPM-RAM oder EDO-RAM wie oben beschrieben
• eine PCI-Grafikkarte mit ≥ 4 MiB Grafikspeicher
• eine PCI-Ethernetkarte, die 100base-TX beherrscht
• ein USB 1.1-Controller
• eine ISA-Soundkarte oder eine PCI-Soundkarte, sofern noch ein PCI-Steckplatz verfügbar ist
• eine IDE-Festplatte (Anschluss als Master an den primären IDE-Controller)
• ein IDE-CD-ROM-Laufwerk (Anschluss als Master an den sekundären IDE-Controller)
• ein 3½''-Diskettenlaufwerk
• optional ein zweite IDE-Festplatte (Anschluss als Slave an den primären IDE-Controller oder bevorzugt als Master an den sekundären IDE-Controller, CD-ROM-Laufwerk dann als Slave am primären oder sekundären IDE-Controller)
• optional eine Parallelschnittstellenkarte (ISA-Bus, XT-Steckkarte möglich)
• optional eine Schnittstellenkarte mit einer Parallelschnittstelle und ein oder zwei RS232-Schnittstellen

12.2.3.2. Sockel-5

	300 dpi JPG  Sockel-5-Hauptplatine, Modell ohne Floppy- und IDE-Controller, ohne Parallelschnittstelle und RS232-Schnittstellen
	300 dpi JPG  Pentium 133
	300 dpi JPG  ST6x86-P150+

80586er-CPUs wurden von den Firmen Intel (Pentium, PODP3V), AMD (5K86, K5), Cyrix (6x86), IBM (6x86), SGS-Thomson (ST6x86) und IDT (WinChip C6, WinChip 2) hergestellt. Die CPUs der Hersteller IBM und SGS-Thomson sind bis auf den Namen mit den CPUs des Herstellers Cyrix identisch und werden daher in den nachfolgenden CPU-Tabellen nicht extra aufgeführt. Der Multiplikator wird auf Sockel-5-Hauptplatinen mit einer Steckbrücke (BF oder BF0) eingestellt. Auf einigen Sockel-5-Hauptplatinen fehlt die Einstellmöglichkeit des externen Multiplikators. Dann ist der Multiplikator fest auf 1,5× oder 2,0× verdrahtet und nur passende CPUs sowie die Overdrive-CPUs können eingesetzt werden.

Intel-CPUs für den Sockel-5 gibt es in folgenden Ausführungen mit V_Core = 3,3 V:

Der Pentium wird auch Pentium-S oder Pentium 1 (zur Unterscheidung von späteren Modellen) genannt. Der PODP3V (Intel Pentium Overdrive, P54CT) und der PODPMT66X (Intel Pentium MMX Overdrive, P54CTB) besitzen in der CPU fest verdrahtete Multiplikatoren und ignorieren den extern eingestellten Multiplikator.

AMD-CPUs für den Sockel-5 gibt es in folgenden Ausführungen mit V_Core = 3,52 V:

Die Prozessorkernspannung wird oft ungenau mit 3,5 V angegeben. Zur CPU-Serie AMD K5 Modell 0 gehören die CPUs bis zum K5-PR100, zur CPU-Serie AMD K5 Modell 1 gehören die CPUs ab dem K5-PR120.

Cyrix-CPUs für den Sockel-5 gibt es in folgenden Ausführungen mit V_Core ∈ {3,3 V; 3,45 V}:

Von diesen CPUs gibt es auch die Version 6x86L mit V_Core = 2,8 V. Bei den CPUs mit der Bezeichnung ST6x86P, gefolgt von drei Ziffern und einem +, handelt es sich um Klone der Cyrix-CPUs.

IDT-CPUs gibt es in folgenden Ausführungen mit V_Core = 3,52 V:

Der WinChip C6-240 und der WinChip 2-240 interpretieren einen externen Multiplikator von 1,5× als 4,0×.

Die nachfolgend aufgeführten CPUs mit verhältnismäßig niedriger interner Taktfrequenz, nachfolgend in grauer Schrift gesetzt, sind als Notlösungen zu betrachten. Ein sinnvoll einsetzbares 586er-System mit Sockel-5-Hauptplatine sollte in etwa wie folgt aufgebaut sein:

• CPUs: Pentium 120, Pentium 133, K5-PR120, K5-PR133, 6x86-PR120+, 6x86-PR150+, PODP3V150, PODPMT60X150, PODPMT66X166, 6x86-PR166+, PODP3V166, PODPMT60X180, 6x86-PR200+ (nur bei PCI-Bus mit 30 MHz), PODPMT66X200, WinChip C6-200, WinChip C6-240, WinChip 2-200, WinChip 2-240
• RAM: 128 MiB oder 192 MiB FPM-RAM oder EDO-RAM wie oben beschrieben
• eine PCI-Grafikkarte mit ≥ 4 MiB Grafikspeicher
• eine PCI-Ethernetkarte, die 100base-TX beherrscht
• ein USB 1.1-Controller
• eine ISA-Soundkarte oder eine PCI-Soundkarte, sofern noch ein PCI-Steckplatz verfügbar ist
• eine IDE-Festplatte (Anschluss als Master an den primären IDE-Controller)
• ein IDE-CD-ROM-Laufwerk (Anschluss als Master an den sekundären IDE-Controller)
• ein 3½''-Diskettenlaufwerk
• optional ein zweite IDE-Festplatte (Anschluss als Slave an den primären IDE-Controller oder bevorzugt als Master an den sekundären IDE-Controller, CD-ROM-Laufwerk dann als Slave am primären oder sekundären IDE-Controller)
• optional eine Parallelschnittstellenkarte (ISA-Bus, XT-Steckkarte möglich)
• optional eine Schnittstellenkarte mit einer Parallelschnittstelle und ein oder zwei RS232-Schnittstellen

12.2.3.3. Sockel-7

	300 dpi JPG  Sockel-7-AT-Hauptplatine
	300 dpi JPG  K5-PR150

Im Sockel-7 funktionieren alle CPUs, die auch im Sockel-5 funktionieren und hier nicht nochmal erwähnt werden. Dazu kommen schnellere CPUs. Der Multiplikator für die interne Taktfrequenz der CPU wird mit zwei Steckbrücken (BF0 & BF1) zwischen 1,5×, 2,0× 2,5× und 3,0× umgeschaltet.

CPUs für den Sockel-7 gibt es in folgenden Ausführungen:

Die Prozessorkernspannung für den AMD K5 wird oft ungenau mit 3,5 V angegeben. Der K5-PR150 und der K5-PR166 interpretieren einen externen Multiplikator von 2,5× als 1,75×. Vom kaum dokumentierten K5-PR150 gibt es zwei Versionen, die sich hinsichtlich der internen und externen Taktfrequenzen unterscheiden. Die Version mit 66 MHz externer Taktfrequenz wird vom BIOS einiger Hauptplatinen und auch von Software mitunter als K5-PR166 erkannt.

	300 dpi JPG  K6 233 Model 6

ACHTUNG! Die nachfolgend beschriebene Maßnahme kann zur Zerstörung der Hauptplatine führen und sollte daher nur durchgeführt werden, wenn man genau weiß, was man tut und sich der Risiken bewusst ist!
Eine Besonderheit ist der AMD K6 233 (Modell 6), eine 80686er-CPU. Diese CPU benötigt eine Prozessorkernspannung von 3,2 V und eine Prozessor-Businterface-Spannung von 3,3 V und benötigt daher zum Betrieb eigentlich den Sockel-7 "split voltage". Der Toleranzbereich für die Prozessorkernspannung liegt bei 3,1…3,3 V. Daher kann diese CPU auch in einem Sockel-7 ohne "split voltage" betrieben werden. Dadurch nimmt jedoch die im Prozessor umgesetzte elektrische Leistung um ca. 6,3 % zu, die umgesetzte Leistung ist proportional zum Quadrat der Spannung. Für den stabilen Betrieb sind daher ein großer Kühlkörper und ein leistungstarker Lüfter erforderlich. Außerdem kann nicht auf allen Hauptplatinen der Spannungsregler für die Prozessorkernspannung (5,0 V auf 3,3 V) den vom K6 233 benötigten Strom liefern, was dann den Einsatz dieser CPU verhindert. Auch wenn dieser Spannungsregler den benötigten Strom liefern kann, ist dessen Kühlkörper für diese Anwendung stark unterdimensioniert, was nach kurzer Zeit zu dessen thermischem Tod führt! Deshalb muss ein zusätzlicher Kühlkörper an diesen Spannungsregler angebaut werden. Außerdem muss ein Lüfter (Größe mindestens 40×40×10 mm), der auf den Spannungsregler, dessen Kühlkörper und möglichst auch auf den zusätzlich angebauten Kühlkörper bläst, eingebaut werden. Häufig befinden sich in der Nähe des CPU-Sockels zwei Spannungsregler mit Kühlkörpern, die gleich aussehen. Dann muss ermittelt werden, welcher Spannungsregler ohne zusätzliche Kühlung heiß läuft. Dazu wird der PC kurz eingeschaltet und die Temperaturen an beiden Spannungsreglern werden mit Thermometern (Vorsicht bei Glas auf Metall!) oder Temperaturfühlern laufend überwacht. Sobald an einem Spannungsregler die Temperatur +50 °C übersteigt, wird der PC ausgeschaltet. Der aufgeheizte Spannungsregler ist derjenige, der die erwähnten zusätzlichen Anbauten benötigt. Als Multiplikator wird 1,5× eingestellt, was der K6 233 als 3,5× (233 MHz = 3,5 × 66 MHz) interpretiert. Ein Betrieb mit 200 MHz interner Taktfrequenz ist mit der Multiplikatoreinstellung 3,0× möglich, jedoch in den meisten Fällen nicht sinnvoll. Das BIOS einiger Hauptplatinen erkennt den K6 233 nicht korrekt. Da werden mitunter auch einigermaßen sinnfreie Ausgaben produziert wie z. B. die Meldung einer CPU vom Typ 80486DX2-66. Sofern der PC mit dem K6 233 startet, spielt dies für den weiteren Betrieb keine Rolle. Prinzipiell ist der Betrieb eines K6 233 auch auf Sockel-5-Hauptplatinen möglich. Praktisch scheitert dies jedoch meist am Spannungsregler oder am BIOS.

Die nachfolgend aufgeführten CPUs mit verhältnismäßig niedriger interner Taktfrequenz, nachfolgend in grauer Schrift gesetzt, sind als Notlösungen zu betrachten. Ein sinnvoll einsetzbares 586er-System mit Sockel-7-Hauptplatine sollte in etwa wie folgt aufgebaut sein:

• CPUs: Pentium-S 150, Pentium-S 166, Pentium-S 180, Pentium-S 200, K5-PR150, K5-PR166, Pentium Overdrive MMX PODPMT60X180, Pentium Overdrive MMX PODPMT66X200, K6 233 (wie oben beschrieben)
• RAM: 128 MiB oder 192 MiB FPM-RAM oder EDO-RAM wie oben beschrieben; falls möglich 256 MiB, 384 MiB oder 512 MiB EDO-RAM wie oben beschrieben
• eine PCI-Grafikkarte mit ≥ 4 MiB Grafikspeicher
• eine PCI-Ethernetkarte, die 100base-TX beherrscht
• ein USB 1.1-Controller (kann bei auf der Hauptplatine integriertem USB 1.0-Controller entfallen)
• eine ISA-Soundkarte oder eine PCI-Soundkarte, sofern noch ein PCI-Steckplatz verfügbar ist
• eine IDE-Festplatte (Anschluss als Master an den primären IDE-Controller)
• ein IDE-CD-ROM-Laufwerk (Anschluss als Master an den sekundären IDE-Controller)
• ein 3½''-Diskettenlaufwerk
• optional ein zweite IDE-Festplatte (Anschluss als Slave an den primären IDE-Controller oder bevorzugt als Master an den sekundären IDE-Controller, CD-ROM-Laufwerk dann als Slave am primären oder sekundären IDE-Controller)
• optional eine Parallelschnittstellenkarte (ISA-Bus, XT-Steckkarte möglich)
• optional eine Schnittstellenkarte mit einer Parallelschnittstelle und ein oder zwei RS232-Schnittstellen

12.2.3.4. Sockel-7 "split voltage"

	300 dpi JPG  Pentium MMX 166 (Keramikgehäuse)
	300 dpi JPG  Pentium MMX 233 (Metall-/Kunststoffgehäuse)

Bei diesem Sockel besteht erstmalig die Möglichkeit, Prozessorkernspannung (V_Core) und Prozessor-Businterface-Spannung (V_IO) auf unterschiedliche Werte einzustellen. Üblich sind 2,8 V, 2,9 V, 3,2 V, 3,3 V und 3,52 V für die Prozessorkernspannung sowie 3,3 V und 3,52 V für die Prozessor-Businterface-Spannung. Der Multiplikator für die interne Taktfrequenz der CPU wird mit zwei Steckbrücken (BF0 & BF1) zwischen 1,5×, 2,0× 2,5× und 3,0× umgeschaltet, wobei die Einstellung 1,5× von schnellen CPUs als 3,5× interpretiert wird. Im Sockel-7 "split voltage" funktionieren alle CPUs, die auch im Sockel-5 oder im Sockel-7 funktionieren und hier nicht nochmal erwähnt werden. Dazu kommen schnellere CPUs wie der Intel Pentium-MMX (P55C). Im Sockel-7 "split voltage" funktionieren bereits einige 686er-CPUs, der AMD K6 (Modell 6) und der Cyrix 6x86MX (M2), der auch als IBM 6x86MX verkauft wurde. Da sich der IBM 6x86MX nur im Namen vom Cyrix 6x86MX unterscheidet, wird er in den nachfolgenden CPU-Tabellen nicht extra aufgeführt.

Intel-CPUs für den Sockel-7 "split voltage" gibt es in folgenden Ausführungen mit V_Core = 2,8 V:

AMD-CPUs für den Sockel-7 "split voltage" gibt es in folgenden Ausführungen:

Cyrix-CPUs gibt es in folgenden Ausführungen mit V_Core = 2,9 V:

Für maximale Leistung sollten nur CPUs mit einer externen Taktfrequenz von ≥ 66 MHz verwendet werden. Die nachfolgend aufgeführten CPUs mit verhältnismäßig niedriger interner Taktfrequenz, nachfolgend in grauer Schrift gesetzt, sind als Notlösungen zu betrachten. Ein sinnvoll einsetzbares 586er-System mit Sockel-7 "split voltage"-Hauptplatine sollte in etwa wie folgt aufgebaut sein:

• CPUs:
  • maximal 66 MHz externe Taktfrequenz möglich: Pentium-S 200, Pentium-MMX 166, Pentium-MMX 200, Pentium-MMX 233, K6-166, K6-200, K6-233, 6x86MX-PR233+, 6x86MX-PR266+, 6x86MX-PR300+
  • maximal 75 MHz externe Taktfrequenz möglich: 6x86MX-PR233+, 6x86MX-PR266+, 6x86MX-PR300+
  • maximal 83 MHz externe Taktfrequenz möglich: 6x86MX-PR266+, 6x86MX-PR330+
• RAM: 128 MiB oder 192 MiB EDO-RAM wie oben beschrieben; falls möglich 256 MiB, 384 MiB oder 512 MiB EDO-RAM wie oben beschrieben; oder 256 MiB, 320 MiB oder 384 MiB SDRAM (PC-100, soweit möglich mit CL2 zu betreiben) wie oben beschrieben
• eine PCI-Grafikkarte mit ≥ 4 MiB, vorzugsweise mit ≥ 8 MiB Grafikspeicher
• eine PCI-Ethernetkarte, die 100base-TX beherrscht
• ein USB 1.1-Controller (kann bei auf der Hauptplatine integriertem USB 1.0-Controller entfallen)
• eine ISA-Soundkarte oder eine PCI-Soundkarte, sofern noch ein PCI-Steckplatz verfügbar ist
• eine IDE-Festplatte (Anschluss als Master an den primären IDE-Controller)
• ein IDE-CD-ROM-Laufwerk (Anschluss als Master an den sekundären IDE-Controller)
• ein 3½''-Diskettenlaufwerk
• optional ein zweite IDE-Festplatte (Anschluss als Slave an den primären IDE-Controller oder bevorzugt als Master an den sekundären IDE-Controller, CD-ROM-Laufwerk dann als Slave am primären oder sekundären IDE-Controller)
• optional eine Parallelschnittstellenkarte (ISA-Bus, XT-Steckkarte möglich)
• optional eine Schnittstellenkarte mit einer Parallelschnittstelle und ein oder zwei RS232-Schnittstellen

12.2.4. 686er

Diese System lassen sich auch heute noch als Arbeitsplatz-PCs einsetzen. Abgesehen von einigen sehr rechenintensiven Anwendungen wie Videobearbeitung oder grafikintensiven Computerspielen arbeiten alle gängigen Anwendungen auf solchen Systemen mit akzeptabler Geschwindigkeit, sofern sich das Betriebssystem an die Hardware anpassen lässt und eine schnelle für das System verfügbare CPU eingesetzt wird. Leichtgewichtige Software ist nicht erforderlich. Lediglich auf sehr aufgeblähte Software (bloatware) sollte verzichtet werden.

Ab diesen Systemen gehen die CPU-Hersteller Intel und AMD sowie Cyrix und IDT, die später beide von VIA übernommen wurden, bezüglich der CPU-Sockel getrennte Wege. Während Intel 80686er-CPUs mit internen Taktfrequenzen bis zu 1,4 GHz hergestellt hat, hat AMD nur solche mit internen Taktfrequenzen bis zu 570 MHz hergestellt und für höhere interne Taktfrequenzen bereits 80786er-CPUs eingeführt. Auf 686er-Hauptplatinen mit Intel-Chipsatz befinden sich der Slot-1 oder der Sockel-370, in denen Intel-CPUs funktionieren. Vereinzelt gibt es auch 686er-Hauptplatinen mit Slot-1 oder Sockel-370 und VIA-Chipsatz. Auf 686er-Hauptplatinen mit anderen Chipsätzen (VIA, Ali, SiS) befindet sich der Super-Sockel-7, in dem AMD-CPUs funktionieren (abgesehen von "alten" Intel-CPUs wie dem Pentium-S und und dem Pentium-MMX). Lediglich Cyrix-CPUs gibt es für sowohl für den Sockel-370 als auch für den Super-Sockel-7. Da die Cyrix-CPUs für beide Sockel jedoch nicht an die Leistungen der Intel- und AMD-CPUs heranreichen, werden sie nachfolgend nicht mehr erwähnt. Die CPUs C3 des Herstellers VIA reichen zwar nicht an die Leistungen der Intel-CPUs für den Sockel-370 heran, zeichnen sich aber durch einen niedrigen Stromverbrauch aus, weshalb sie eher in Industrierechnern und "Eingebetteten Systemem" (embedded systems) als in handelsüblichen PCs zu finden sind.

Auf 686er-Hauptplatinen sind zwei, drei oder vier SDRAM-Steckplätze Standard, die zwei oder vier eventuell zusätzlich vorhandenen PS/2-RAM-Steckplätze sind nicht mehr zu verwenden. Auf wenigen 686er-Hauptplatinen der ersten Generation finden sich nur vier oder sechs PS/2-RAM-Steckplätze. Unterstützt werden dann EDO-RAM-Module mit allen verfügbaren Kapazitäten, der maximale Speicherausbau liegt bei 512 MiB. Bei vorhandenen SDRAM-Steckplätzen liegt der maximale Speicherausbau bei 256 MiB (nur auf Hauptplatinen mit zwei SDRAM-Steckplätzen), 384 MiB, 512 MiB, 768 MiB oder 1 GiB RAM (nur auf Hauptplatinen mit vier SDRAM-Steckplätzen). Bei 686er-Systemen mit Intel-CPUs der letzten 686er Generation ist mitunter auch ein höherer maximaler Speicherausbau möglich. Normalerweise sollte die "cacheable RAM area" dem maximalen Speicherausau entsprechen. Auf einigen 686er-Hauptplatinen liegt diese auf Grund fehlerhafter Hardware aber niedriger, im ungünstigsten Fall nur bei 64 MiB. Die damit verbundenen möglichen Probleme und Lösungsmöglichkeiten sind unter Linux 5. "uncached RAM" nutzen, ohne das System auszubremsen beschrieben. Bei 66 MHz externer Taktfrequenz sollten PC-100-Module verwendet werden, die mit CL2 betrieben werden, bei höheren externen Taktfrequenzen sollten PC-133-Module verwendet werden, die mit CL2 betrieben werden. Bei externen Taktfrequenzen > 100 MHz sind PC-133-Module erforderlich. Einige 686er-Hauptplatinen verweigern jedoch hartnäckig den Betrieb mit CL2, auch wenn das im BIOS einstellbar ist und die Module es können. Nach der Einstellung von CL2 im BIOS startet der PC nicht mehr. Dann hilft nur ein CMOS-Reset. Ein Betrieb ist in diesen Fällen nur mit CL3 möglich! Bei den 686er-Systemen erfolgte der Übergang von AT-Hauptplatinen zu ATX-Hauptplatinen. Auf 686er-Hauptplatinen sind üblicherweise ein Dual-PCI-IDE-Controller, der Transfermodi bis Ultra-DMA/33 (bei 686er-Hauptplatinen der letzten Generation für Intel-CPUs auch bis Ultra-DMA/66 oder Ultra-DMA/100) beherrscht, ein Floppycontroller, zwei RS232-Schnittstellen, eine Parallelschnittstelle, ein PS/2-Mausanschluss und ein USB 1.0- oder USB 1.1-Controller integriert. Bei den ATX-Hauptplatinen werden alle Schnittstellen (RS323, Parallel, PS/2, USB) über den zum Lieferumfang gehörenden I/O-shield herausgeführt. Bei den AT-Hauptplatinen sind die Schnittstellen auf der Hauptplatine über Stiftleisten zugänglich. Zum Lieferumfang gehören Slotbleche für RS232, Parallelschnittstelle und PS/2-Mausanschluss. Das oft nicht zum Lieferumfang gehörende USB-Slotblech ist im Fachhandel erhältlich. Die Pinbelegung des USB-Controllers ist jedoch nicht einheitlich, hier hilft das Handbuch weiter, oder man kann, wenn das Handbuch fehlt oder der USB-Controller darin nicht ausreichend dokumentiert ist, wie in Kapitel 12.1.7.7.3. beschrieben vorgehen. 686er-Hauptplatinen verfügen über PCI- und ISA-Steckplätze. Die meisten 686er-Hauptplatinen verfügen auch über einen AGB 2×-Steckplatz. Seltener ist ein AGB 1×-Steckplatz. Wenige 686er-Hauptplatinen der ersten Generation besitzen keinen AGP-Steckplatz.

12.2.4.1. Slot-1

Für diesen Sockel gibt es die Intel P6 CPUs Pentium II, Pentium III und Celeron. Die CPU befindet sich in einer Box, die als Ganzes zusammen mit dem Kühler in den Slot-1 gesteckt wird. Der Intel Celeron (P6) ist eine eigenständige Entwicklungslinie für das Niedrigpreissegment. Seine Leistung liegt mehr oder weniger deutlich unter der eines Pentium II oder Pentium III bei jeweils gleicher interner Taktfrequenz. Der Multiplikator für die Intel P6 CPUs für den Slot-1 mit Ausnahme des Pentium II (Klamath) ist fest verdrahtet, auf der Hauptplatine oder im BIOS ist daher der passende Wert einzustellen, sofern überhaupt eine Einstellmöglichkeit vorhanden ist.

Den Intel Pentium II (Klamath) gibt es in folgenden Ausführungen mit V_Core = 2,8 V:

	300 dpi JPG  Pentium II 266 (Klamath)

Der L2-Cache mit einer Kapazität von 512 KiB befindet sich zusammen mit der CPU in der Box, ist jedoch nicht in die CPU selbst integriert. Der Multiplikator für den Pentium II (Klamath) wird im BIOS eingestellt.

Den Intel Pentium II (Deschutes) gibt es in folgenden Ausführungen mit V_Core = 2,0 V:

Der L2-Cache mit einer Kapazität von 512 KiB befindet sich zusammen mit der CPU in der Box, ist jedoch nicht in die CPU selbst integriert.

Den Intel Pentium III (Katmai) gibt es in folgenden Ausführungen mit V_Core ≤ 2,05 V:

Der L2-Cache mit einer Kapazität von 512 KiB befindet sich zusammen mit der CPU in der Box, ist jedoch nicht in die CPU selbst integriert.

Den Intel Pentium III (Coppermine) gibt es in folgenden Ausführungen mit V_Core ≤ 1,70 V:

Der L2-Cache mit einer Kapazität von 256 KiB ist in die CPU integriert, was auch bei allen moderneren Intel-CPUs der Fall ist.

Den Intel Celeron (Covington) gibt es in folgenden Ausführungen mit V_Core = 2,0 V:

Der Celeron (Covington) besitzt keinen L2-Cache und damit nur eine sehr geringe Leistung. Er sollte daher nicht mehr verwendet werden.

Den Intel Celeron (Mendocino) gibt es in folgenden Ausführungen mit V_Core = 2,0 V:

Der Celeron (Mendocino) besitzt 128 KiB in die CPU integrierten L2-Cache.

Slot-1-Hauptplatinen gibt es nur im ATX-Format und sie verfügen über einen AGP-Steckplatz. Sind maximal 66 MHz externe Taktfrequenz möglich, funktionieren nur der Pentium II und der Celeron auf der Hauptplatine. Sind maximal 100 MHz externe Taktfrequenz möglich, funktionieren der Pentium II und der Celeron auf der Hauptplatine. Ob auch der Pentium III funktioniert, hängt vom Einzelfall ab. Sind maximal 133 MHz externe Taktfrequenz möglich, funktionieren der Pentium III und der Celeron auf der Hauptplatine. Ob auch der Pentium II funktioniert, hängt vom Einzelfall ab, was aber in diesem Fall bedeutungslos ist.

Die nachfolgend aufgeführten CPUs mit verhältnismäßig niedriger interner Taktfrequenz, nachfolgend in grauer Schrift gesetzt, sind als Notlösungen zu betrachten. Ein sinnvoll einsetzbares 686er-System mit Slot-1-Hauptplatine sollte in etwa wie folgt aufgebaut sein:

• CPUs:
  • maximal 66 MHz externe Taktfrequenz möglich: Celeron 400, Celeron 433, Pentium II 333
  • maximal 100 MHz externe Taktfrequenz möglich: Pentium II 450, Pentium III 600 (Katmai), Pentium III 700, Pentium III 750, Pentium III 800, Pentium III 850, Pentium III 1000
  • maximal 133 MHz externe Taktfrequenz möglich: Pentium III 600B (Katmai), Pentium III 733, Pentium III 800EB, Pentium III 866, Pentium III 933, Pentium III 1000B
• RAM: 1 GiB; sind weniger als 1 GiB möglich, so viel wie möglich
• eine AGP-Grafikkarte mit ≥ 16 MiB Grafikspeicher, bei Systemen mit Pentium III mit ≥ 32 MiB Grafikspeicher
• eine PCI-Ethernetkarte, die 100base-TX beherrscht
• eine PCI-Soundkarte (kann entfallen, wenn auf der Hauptplatine ein Soundchip integriert ist)
• eine IDE-Festplatte (Anschluss als Master an den primären IDE-Controller)
• ein IDE-DVD-ROM-Laufwerk (Anschluss als Master an den sekundären IDE-Controller)
• ein 3½''-Diskettenlaufwerk
• optional ein zweite IDE-Festplatte (Anschluss als Slave an den primären IDE-Controller oder bevorzugt als Master an den sekundären IDE-Controller, DVD-ROM-Laufwerk dann als Slave am primären oder sekundären IDE-Controller)
• optional ein IDE-CD-Brenner (Anschluss als Master am sekundären IDE-Controller, DVD-ROM-Laufwerk dann als Slave am primären oder sekundären IDE-Controller; oder als Slave am primären oder sekundären IDE-Controller)
• optional ein USB 1.1-Controller
• optional ein USB 2.0-Controller (Vorsicht bei AGP-Grafikkarten, siehe Kapitel 12.1.7.7.3.!)
• optional ein IEEE1394-Controller
• optional ein Ultra-DMA-Controller mit ein bis vier IDE-Festplatten, die beiden ersten Festplatten jeweils als Master angeschlossen
• optional ein SATA-Controller mit ein bis vier SATA-Festplatten
• optional eine Parallelschnittstellenkarte
• optional eine RS232-Schnittstellenkarte

	300 dpi JPG  Slotket

Mittels eines Adapters, dem sogenannten "Slotket", können auf Slot-1-Hauptplatinen auch die nachfolgend beschriebenen Sockel-370-CPUs betrieben werden, wobei die Einschränkungen bezüglich der externen Taktfrequenz entsprechend gelten. Besonders auf Hauptplatinen, die nur eine maximale externe Taktfrequenz von 66 MHz unterstützen, kann dadurch die Systemleistung gesteigert werden, wenn ein Celeron (Mendocino) mit 500 MHz oder 533 MHz interner Taktfrequenz eingesetzt wird. Dadurch entsteht die etwas skurrile Situation, dass aus einer CPU, die eigentlich für das Niedrigpreissegment bestimmt ist, in diesem Fall eine echte Aufrüst-CPU wird. Nicht alle Slotkets unterstützen eine externe Taktfrequenz von 133 MHz. Slotkets werden auf dem Gebrauchtmarkt meist "nackt" (wie im Bild zu sehen) angeboten. Damit die Applikation aus Slotket, Sockel-370-CPU und Kühler einigermaßen fest im Slot-1 sitzt, müssen die Zwischenräume zwischen der eingesetzten Applikation und der Halterung für den Slot-1 mit einigen Stückchen Pappe oder anderem elektrisch nichtleitenden Material gefüllt werden. Außerdem empfiehlt sich eine zusätzliche Fixierung mit isoliertem Draht oder Kabelbindern.

12.2.4.2. Sockel-370

	300 dpi JPG  Sockel-370-Hauptplatine

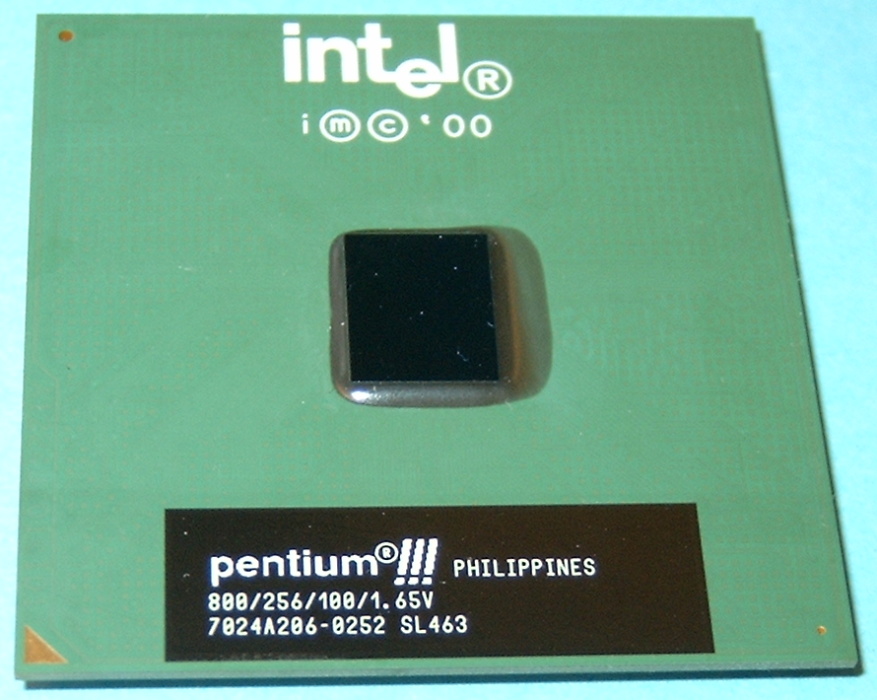

	300 dpi JPG  Pentium III (Coppermine)

Für diesen Sockel gibt es die Intel P6 CPUs Pentium III und Celeron. Der L2-Cache ist in die CPU integriert, was auch bei allen moderneren Intel-CPUs der Fall ist. Der Multiplikator für die Intel P6 CPUs für den Sockel-370 ist fest verdrahtet, auf der Hauptplatine oder im BIOS ist daher der passende Wert einzustellen, sofern überhaupt eine Einstellmöglichkeit vorhanden ist. Mit einem Slotket können diese CPUs auch auf Slot-1-Hauptplatinen betrieben werden.

Den Intel Pentium III (Coppermine) gibt es in folgenden Ausführungen mit V_Core ≤ 1,76 V:

Der L2-Cache hat eine Kapazität von 256 KiB. Recht verbreitet sind Sockel-370-Hauptplatinen, die eine maximale externe Taktfrequenz von 100 MHz und einen maximalen Multiplikator von 8,0× zulassen, womit maximal der Pentium III 800 betrieben werden kann.

Den Intel Pentium III (Tualatin) gibt es in folgenden Ausführungen mit V_Core = 1,475 V:

Der L2-Cache hat eine Kapazität von 256 KiB.

Den Intel Celeron (Mendocino) gibt es in folgenden Ausführungen mit V_Core = 2,0 V:

	300 dpi JPG  Celeron 533 (Mendocino)

Der L2-Cache hat eine Kapazität von 128 KiB.

Den Intel Celeron (Coppermine-128) gibt es in folgenden Ausführungen mit V_Core ≤ 1,75 V:

	300 dpi JPG  Celeron 766 (Coppermine-128)

Der L2-Cache hat eine Kapazität von 128 KiB.

Den Intel Celeron (Tualatin-256), der auch als Celeron-T bezeichnet wird, gibt es in folgenden Ausführungen mit V_Core ≤ 1,50 V:

Der L2-Cache hat eine Kapazität von 256 KiB.

Sockel-370-Hauptplatinen gibt es nur im ATX-Format und sie verfügen über einen AGP-Steckplatz. Vom Sockel-370 gibt es drei elektrisch unterschiedliche Varianten. In der ältesten Variante funktioniert nur der Celeron (Modell "Mendocino"). In der darauf folgenden Variante funktionieren der Pentium III und der Celeron (Modell "Coppermine-128"), mitunter auch der Celeron (Modell "Mendocino"). In der letzten Variante funktionieren der Pentium III und der Celeron (Modell "Tualatin"), mitunter auch der Celeron (Modell "Coppermine-128"). Welcher Typ des Sockel-370 sich auf der Hauptplatine befindet, muss recherchiert werden (Handbuch, Internet).

Die nachfolgend aufgeführten CPUs mit verhältnismäßig niedriger interner Taktfrequenz, nachfolgend in grauer Schrift gesetzt, sind als Notlösungen zu betrachten. Ein sinnvoll einsetzbares 686er-System mit Sockel-370-Hauptplatine sollte in etwa wie folgt aufgebaut sein:

• CPUs:
  • maximal 66 MHz externe Taktfrequenz möglich: Celeron 466 (Mendocino), Celeron 500 (Mendocino), Celeron 533 (Mendocino)
  • maximal 100 MHz externe Taktfrequenz möglich: Pentium III 800, Pentium III 850, Celeron 900 (Coppermine-128), Pentium III 800, Pentium III 900, Pentium III 1000, Celeron 1000 (Coppermine-128), Celeron 1100 (Coppermine-128)
  • maximal 133 MHz externe Taktfrequenz möglich: Pentium III 866, Pentium III 933, Pentium III 1000B (Coppermine), Pentium III 1133 (Coppermine), Pentium III (Tualatin) mit allen externen Taktfrequenzen, Celeron (Tualatin) mit allen externen Taktfrequenzen ≥ 1 GHz
• RAM: 1 GiB; sind weniger als 1 GiB möglich, so viel wie möglich
• eine AGP-Grafikkarte mit ≥ 16 MiB Grafikspeicher, bei Systemen mit Pentium III mit ≥ 32 MiB Grafikspeicher
• eine PCI-Ethernetkarte, die 100base-TX beherrscht
• eine PCI-Soundkarte (kann entfallen, wenn auf der Hauptplatine ein Soundchip integriert ist)
• eine IDE-Festplatte (Anschluss als Master an den primären IDE-Controller)
• ein IDE-DVD-ROM-Laufwerk (Anschluss als Master an den sekundären IDE-Controller)
• ein 3½''-Diskettenlaufwerk
• optional ein zweite IDE-Festplatt
